※ 우리 부부가 직접 구매하고 사용한 후기입니다.

오랜만에 블로그를... 빨리보실분은 빨간색위주 및 맨 밑에 주의사항만 보면됨

윈테리어에서 전동 블라인드 공구를 시작했다 cafe.naver.com/stsmarthome/24241

제미 블라인드 모터는 구매해둔게 하나있었고... 은쟈가 부엌에 설치해달라해서..

모터를 뺀 나머지를 구매

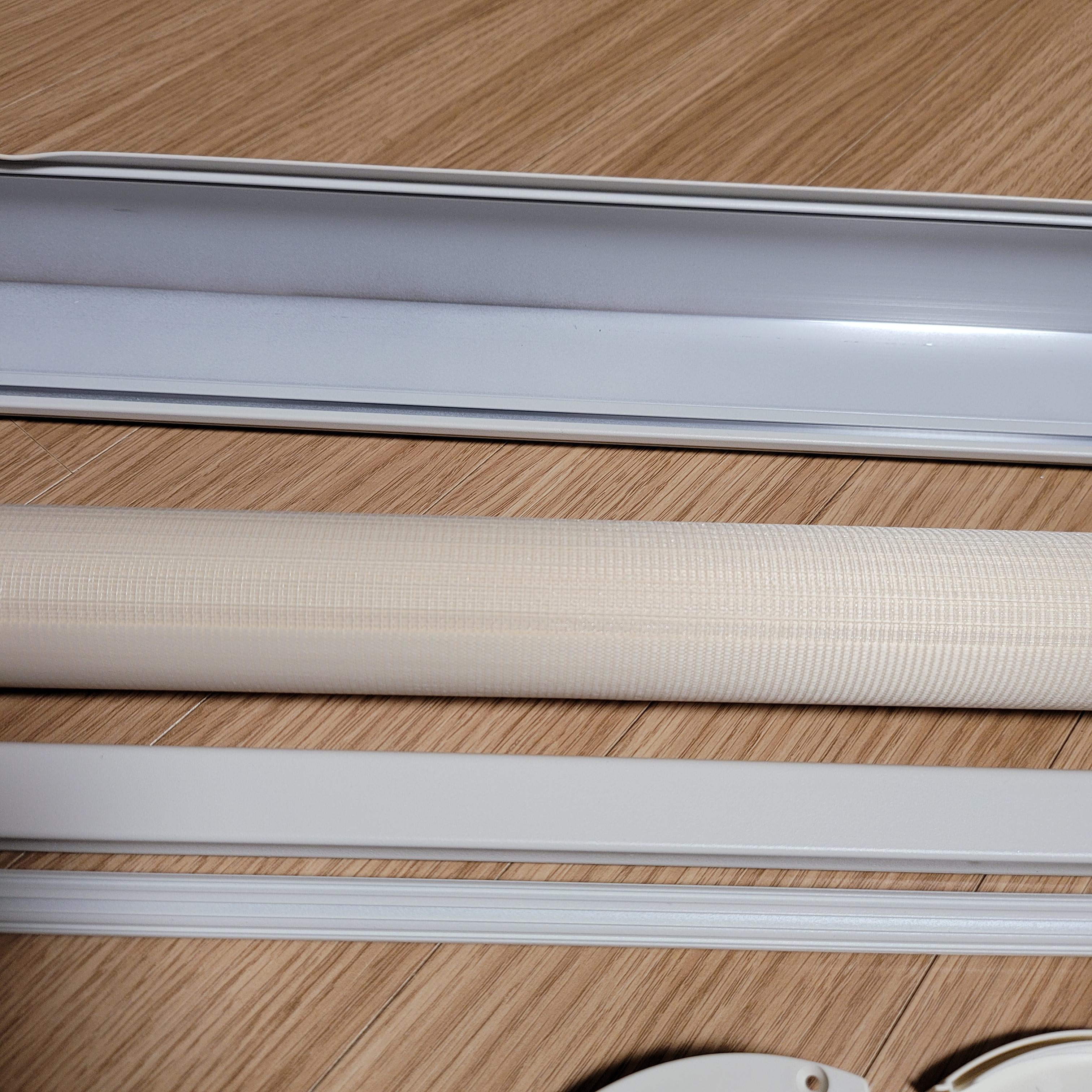

콤비 블라인드 하우징 + 원단(은자가 피치로원함)

부엌 창 길이는 118x120

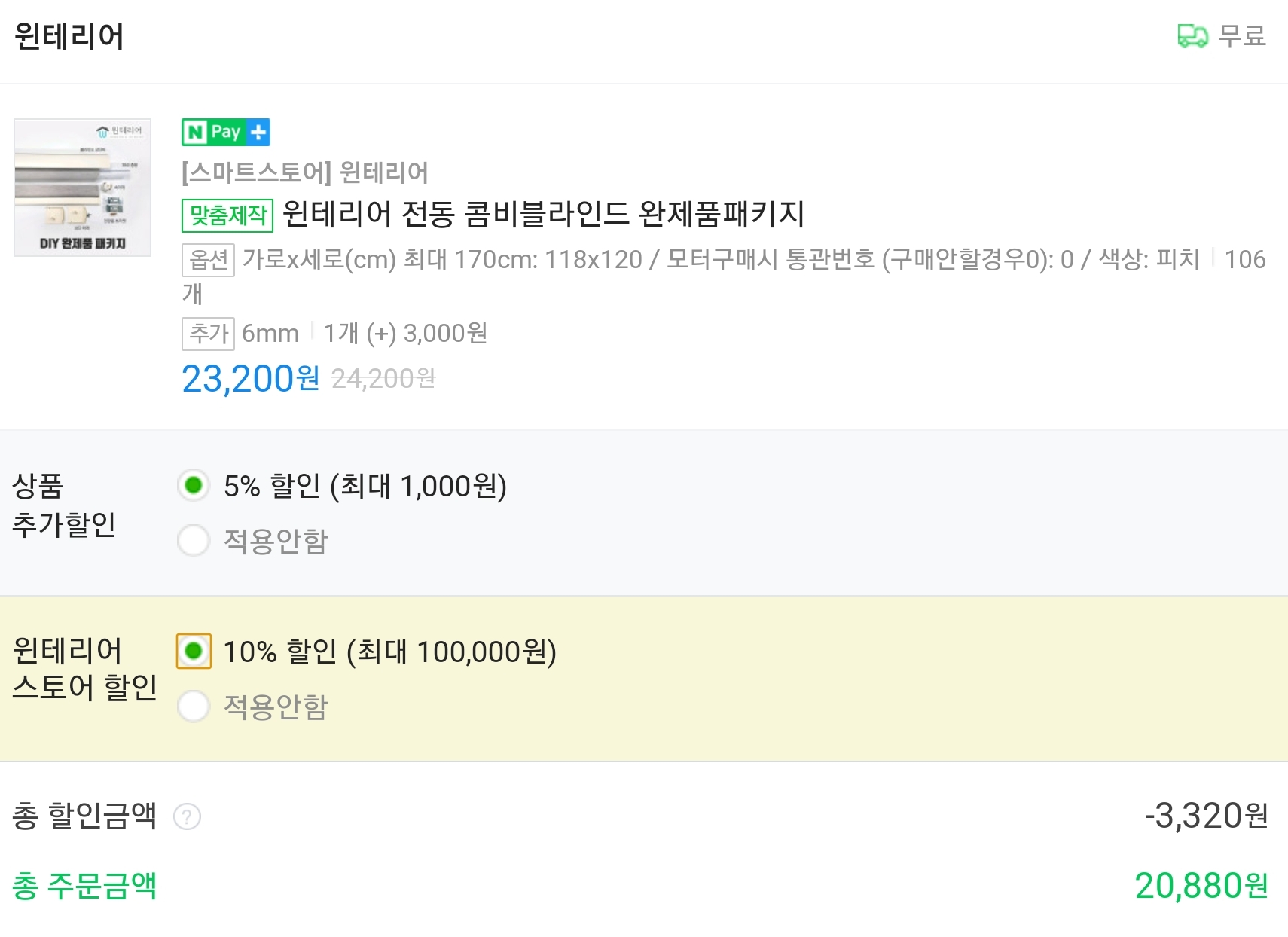

배송비까지 겨우 2만원

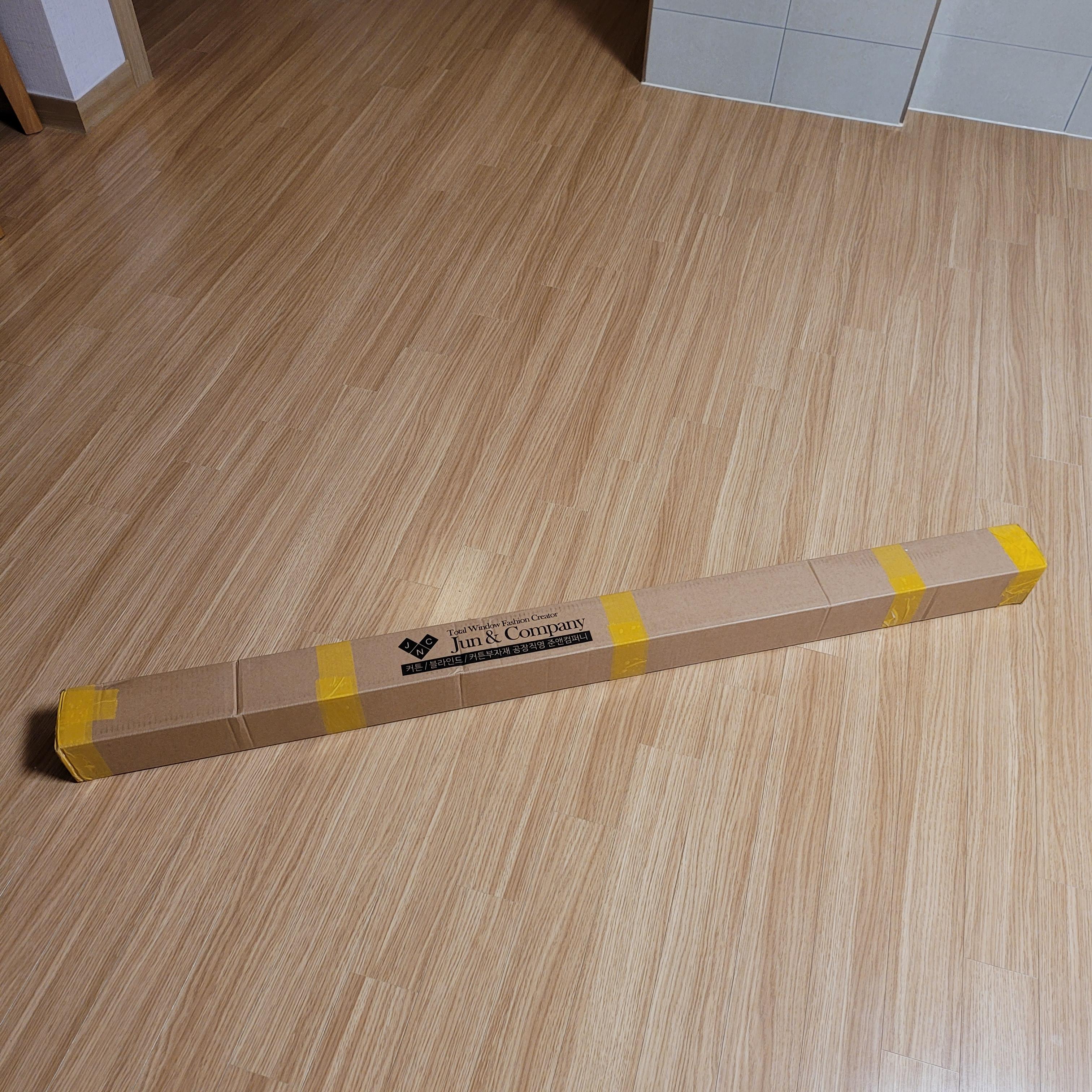

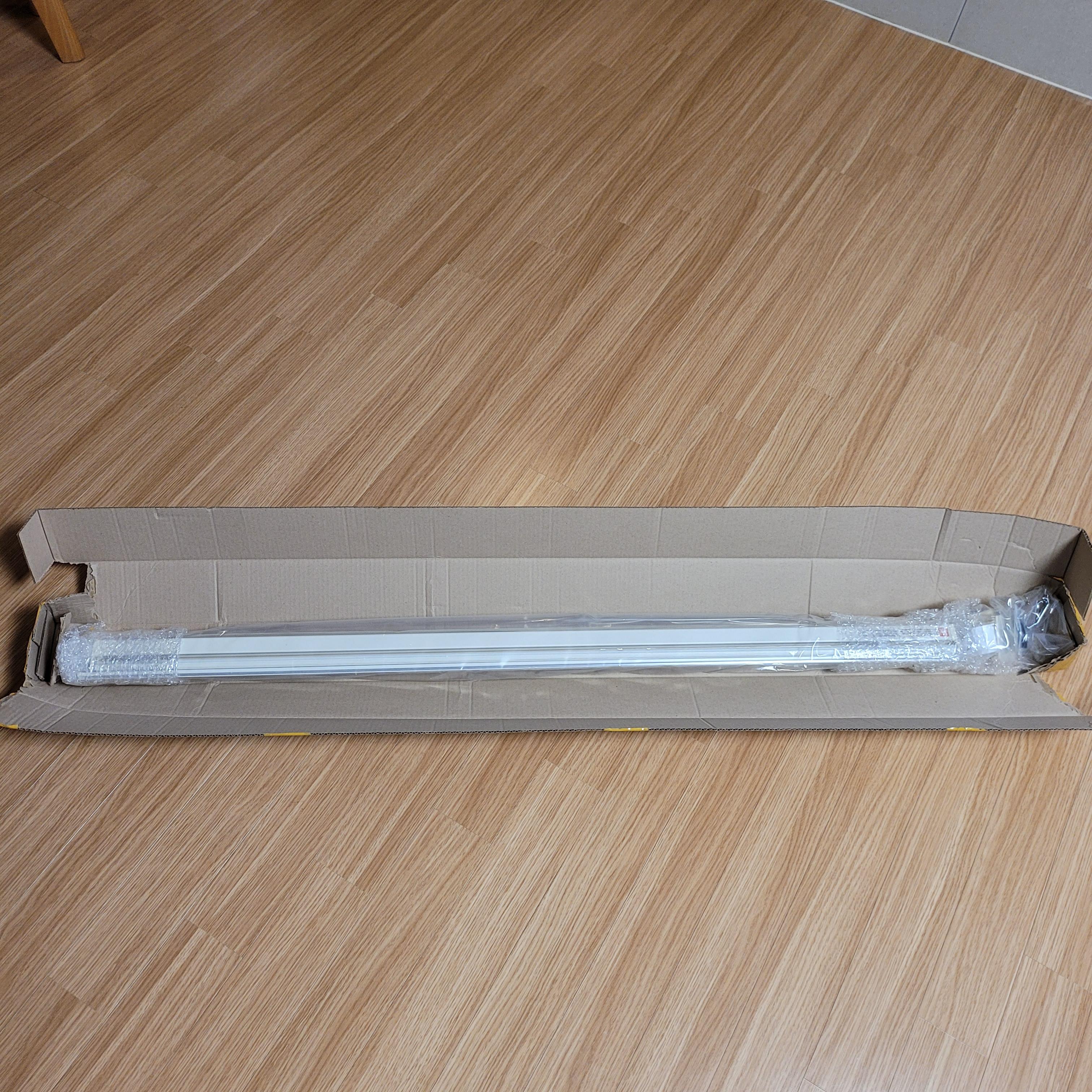

12시에 퇴근해서오니 도착해있었음

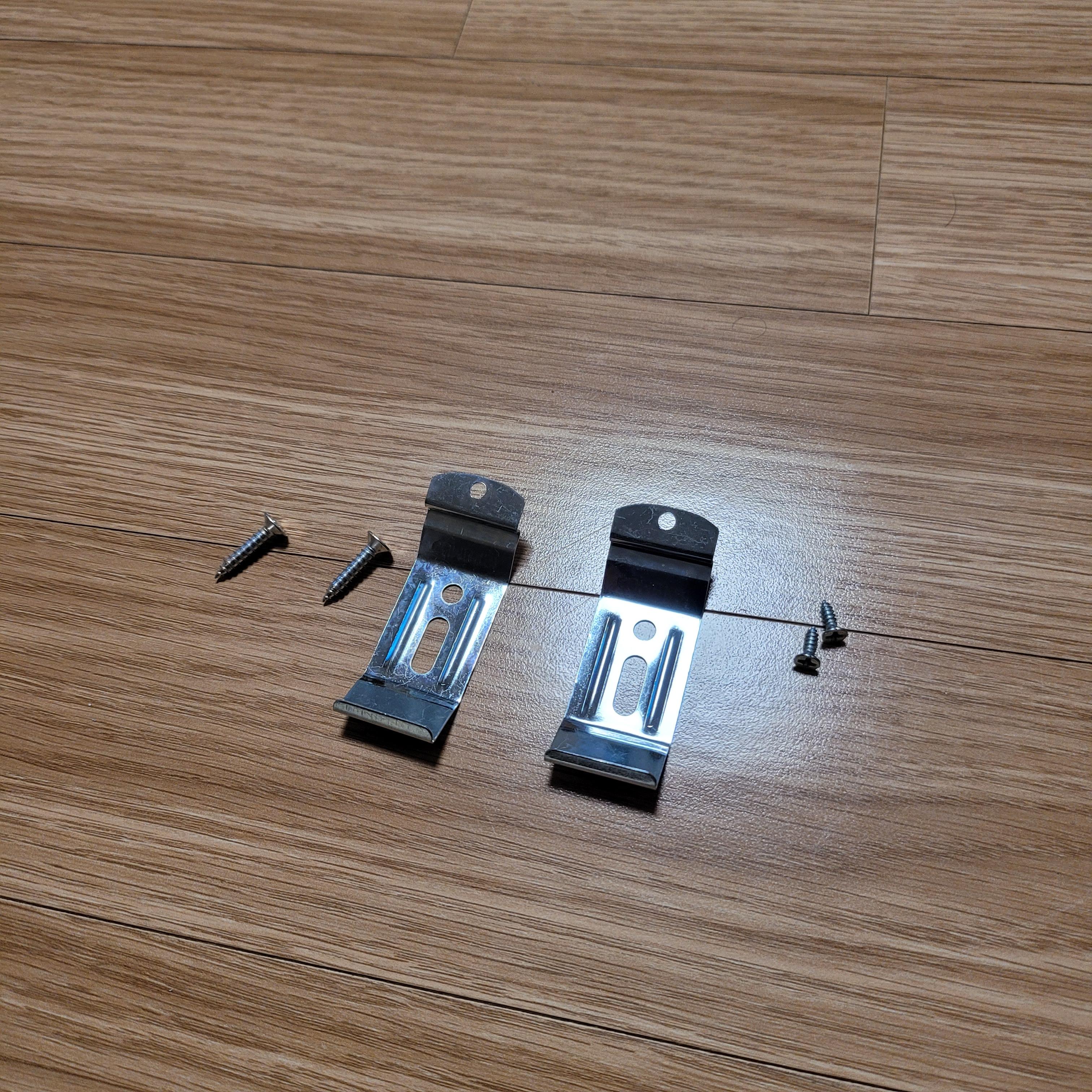

헌데 스냅의 피스 나사가 없다... 하우징 조립 나사가 두개더있었는데 잘못넣으신거 아닌가 싶다?

저걸로 고정했다간 뜯길듯한데? (사장님 실수가 아닌 의도된거라면.. 다음엔 두개는 피스 나사로 해주세요~)

그래서 전동커튼때 많이 남은 피스 나사를 준비(아래사진에서 왼쪽이 내가 따로 준비한거)

밤중이니 설치는 못하니 조립만해보기로함

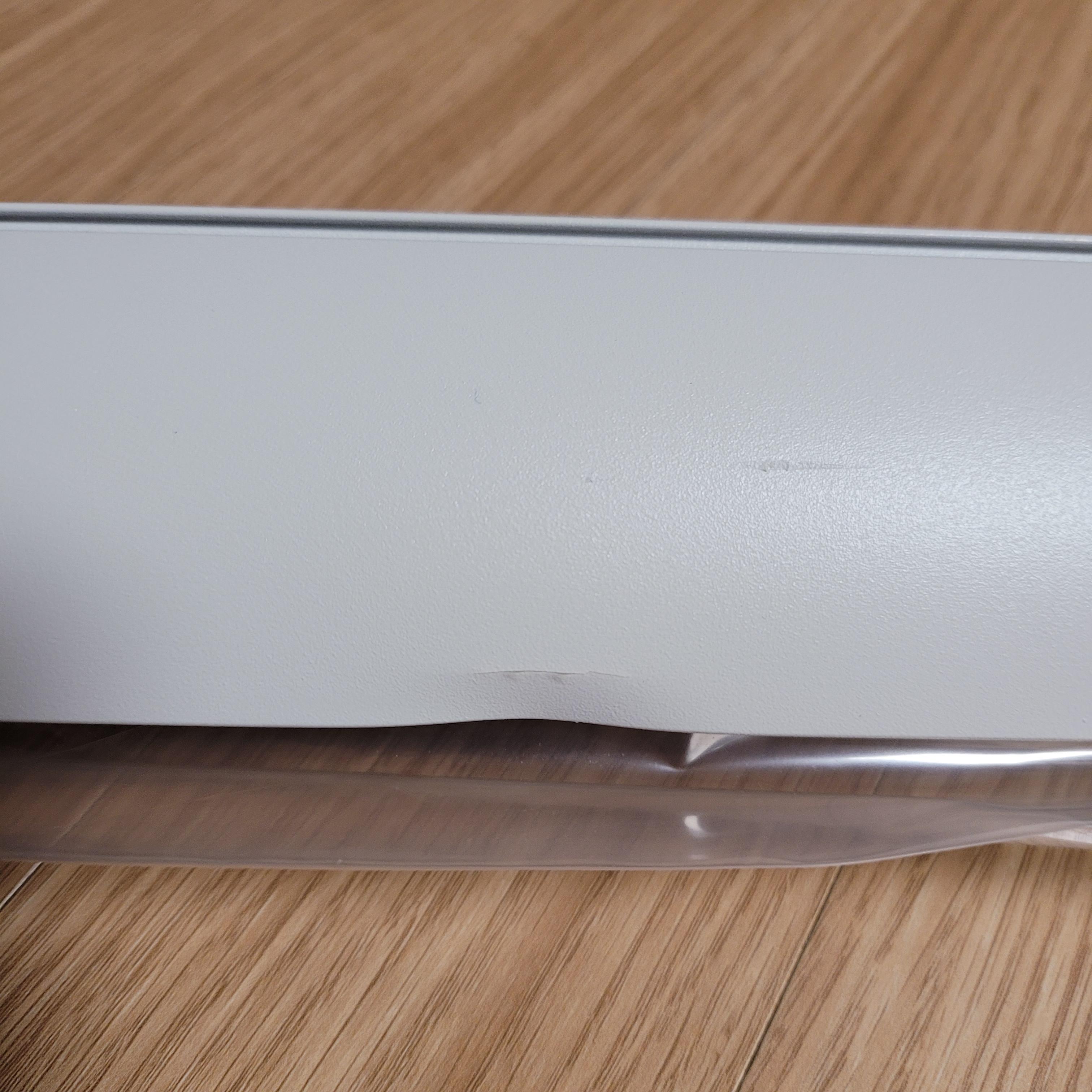

근데 하우징이 찌그러져옴... 어차피 커튼박스안에 들어가서 안보일거니... 걍 무시..

커튼박스 없는 노출이였으면 바로 교체 요청했을듯..

피치색 원단은 이뿐듯

원단 설치 방법은 윈테리어 유투브에 자세히 나온다

youtu.be/KqmOmh_RSY4

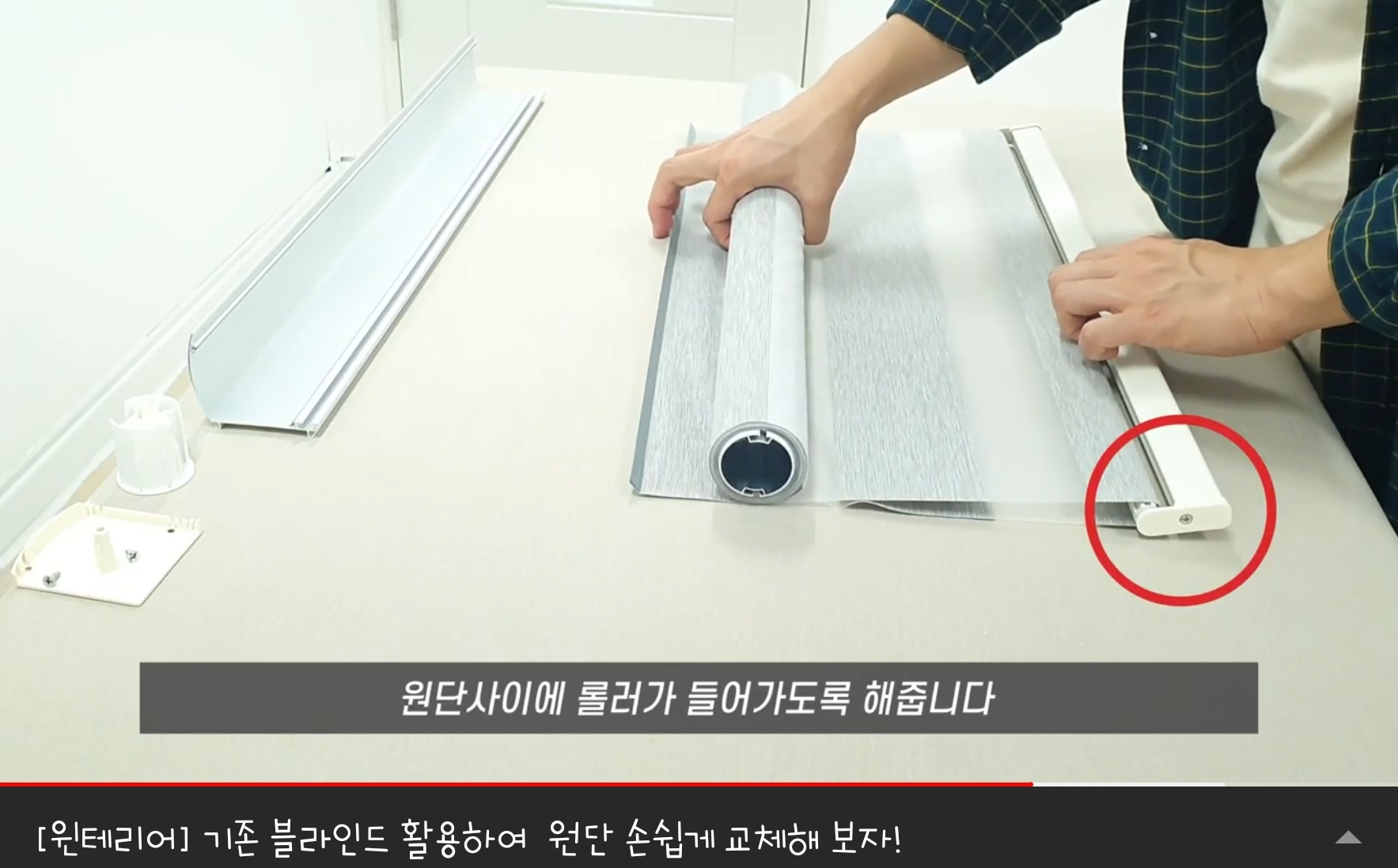

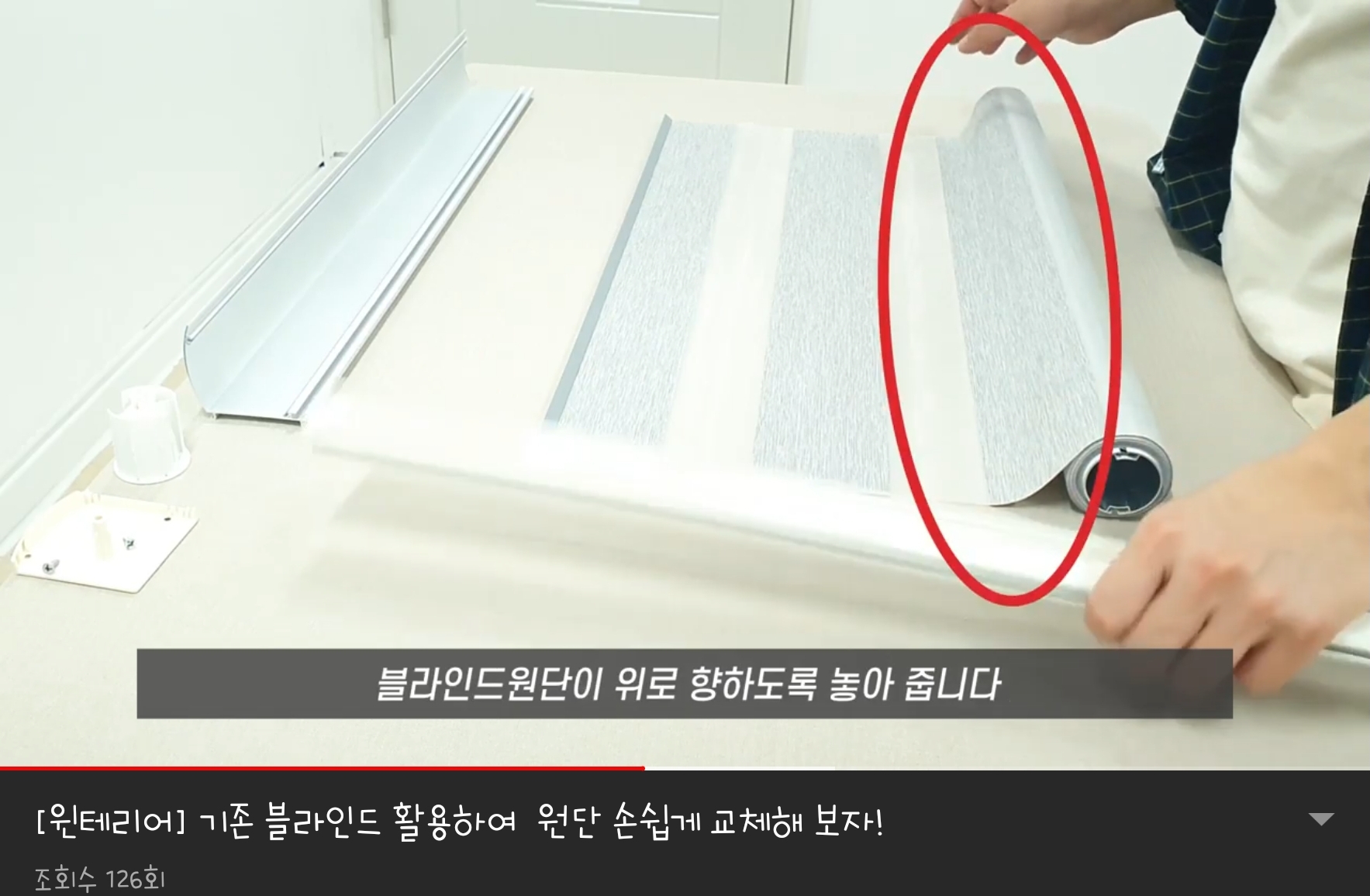

원단 조립 핵심은 아래 세장 스샷보면됨

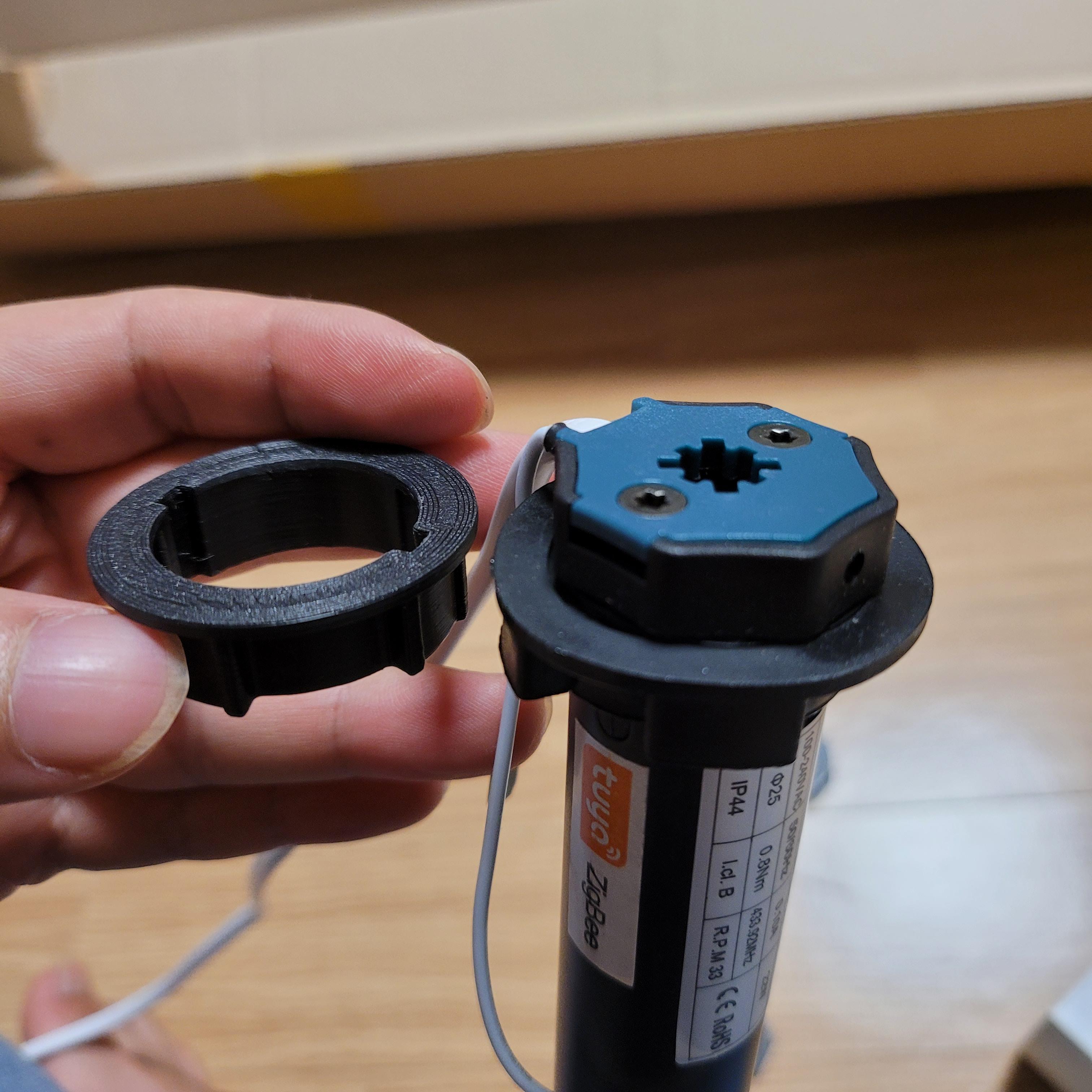

아래 아래 크라운을 교체해야하는데

한쪽나사는 동봉된 육각렌치로 풀리는데 한쪽은 헛돈다 반드시 별나사가 필요

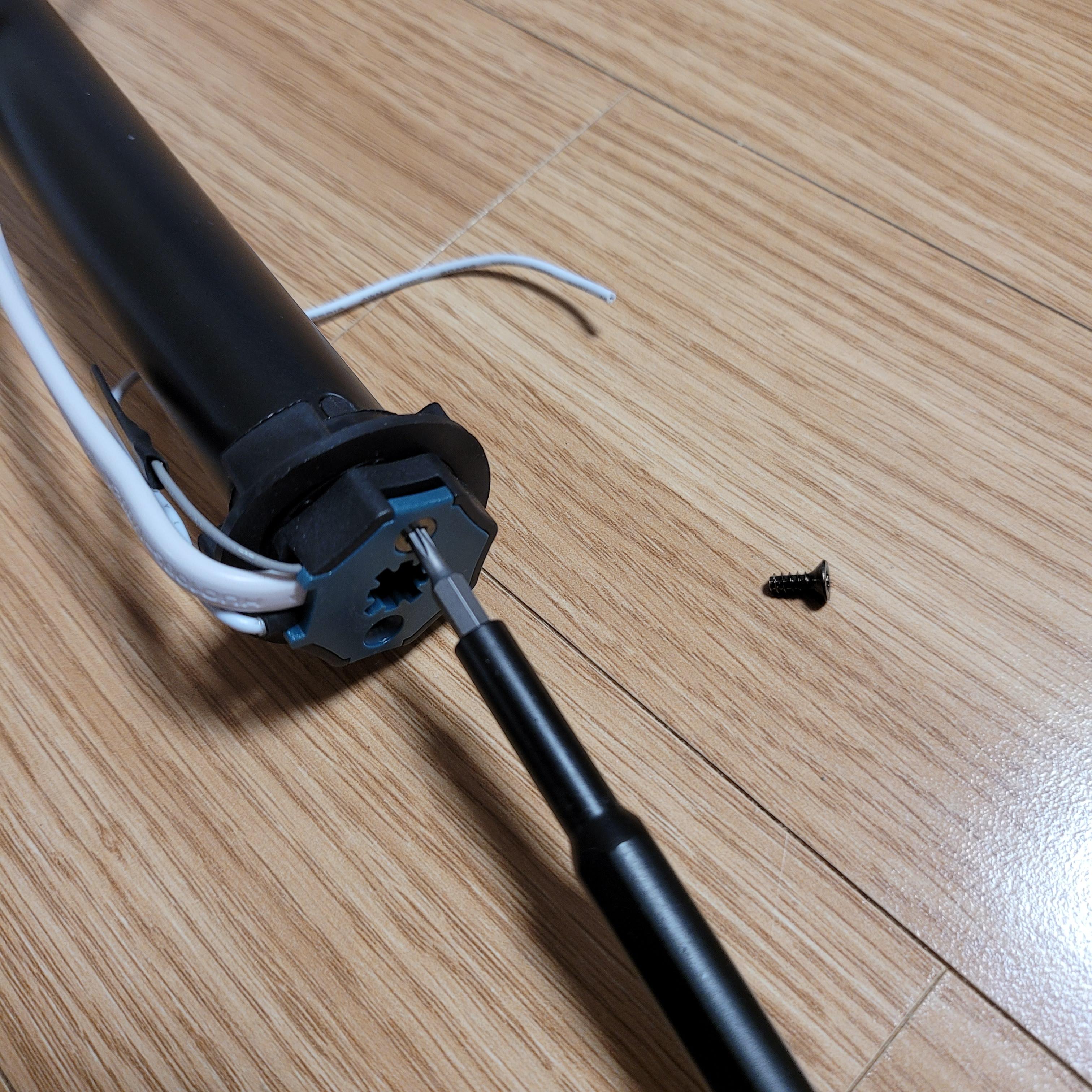

드뎌 샤오미 드라이버를 사용할때... 잘풀린다 요거 드라이버 없으면 헛돌아서 고생들 하실듯....(아래 사진)

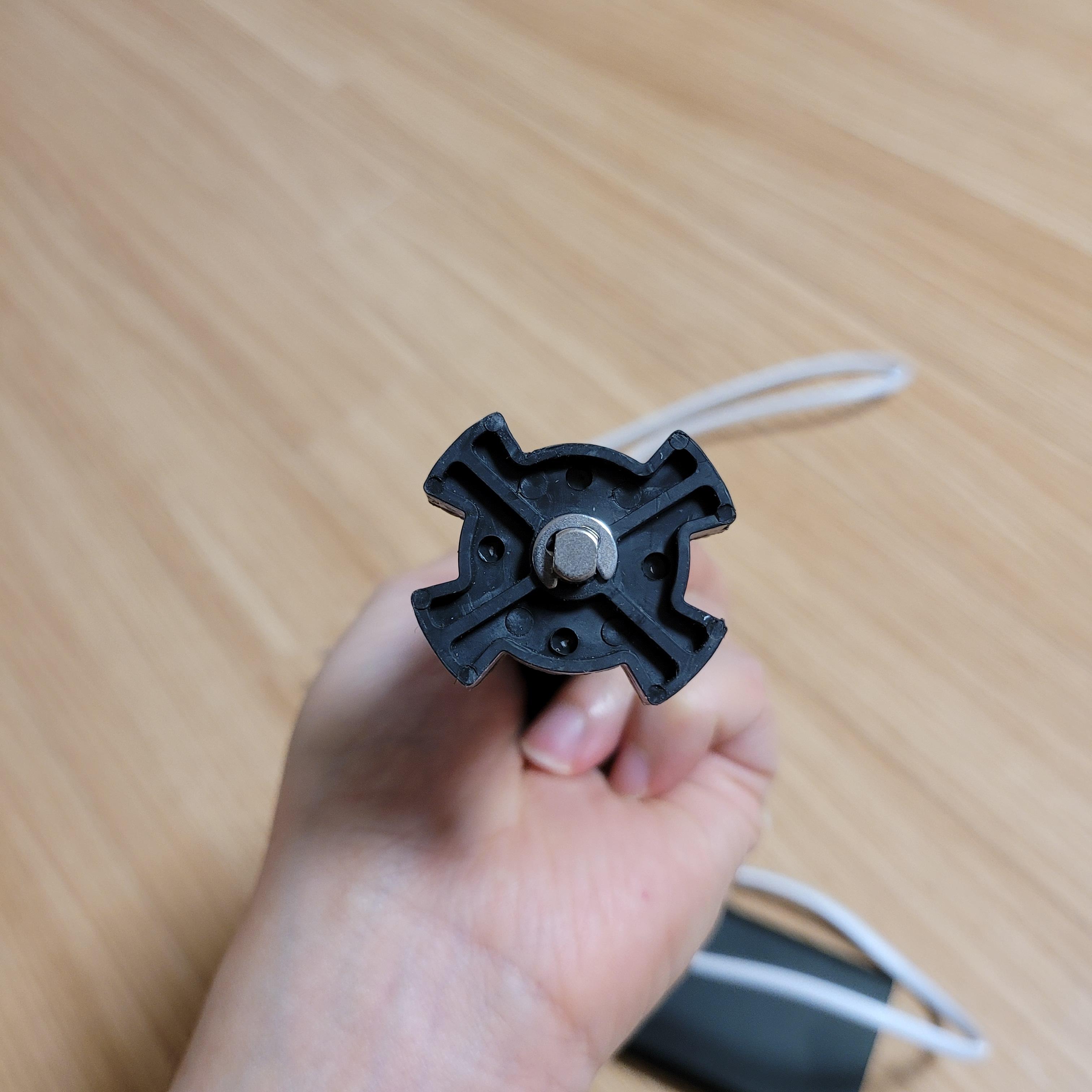

그담 반대편도 교체해야하는데(아래사진)

고정핀을 제거하려면~~~

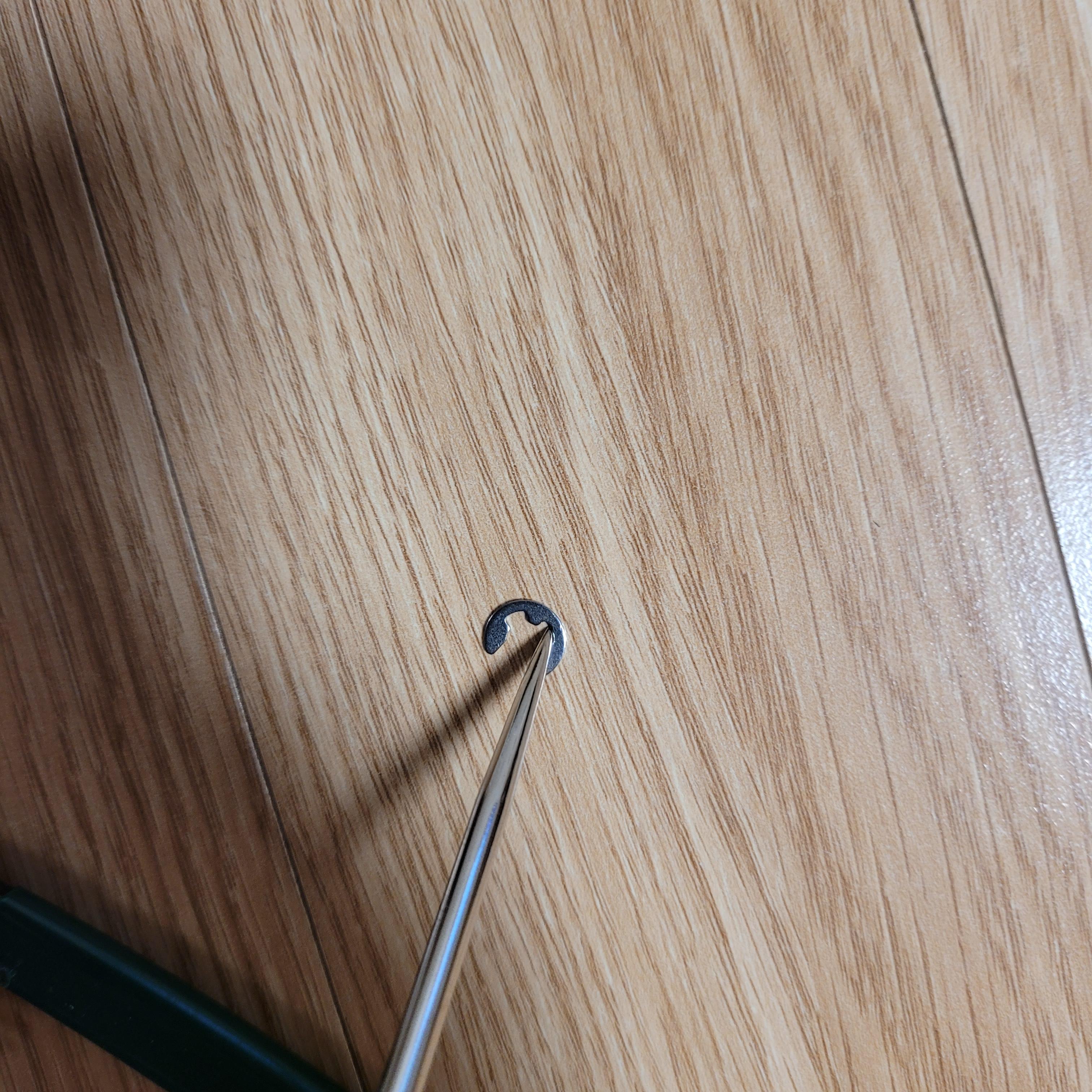

위에 살짝 틈이보이는곳에 아래 사진 연출한거처럼 송곳을 저기에 꼽고 위로 올리면 쉽게 빠진다

위사진 처럼 딱 들어맞는다

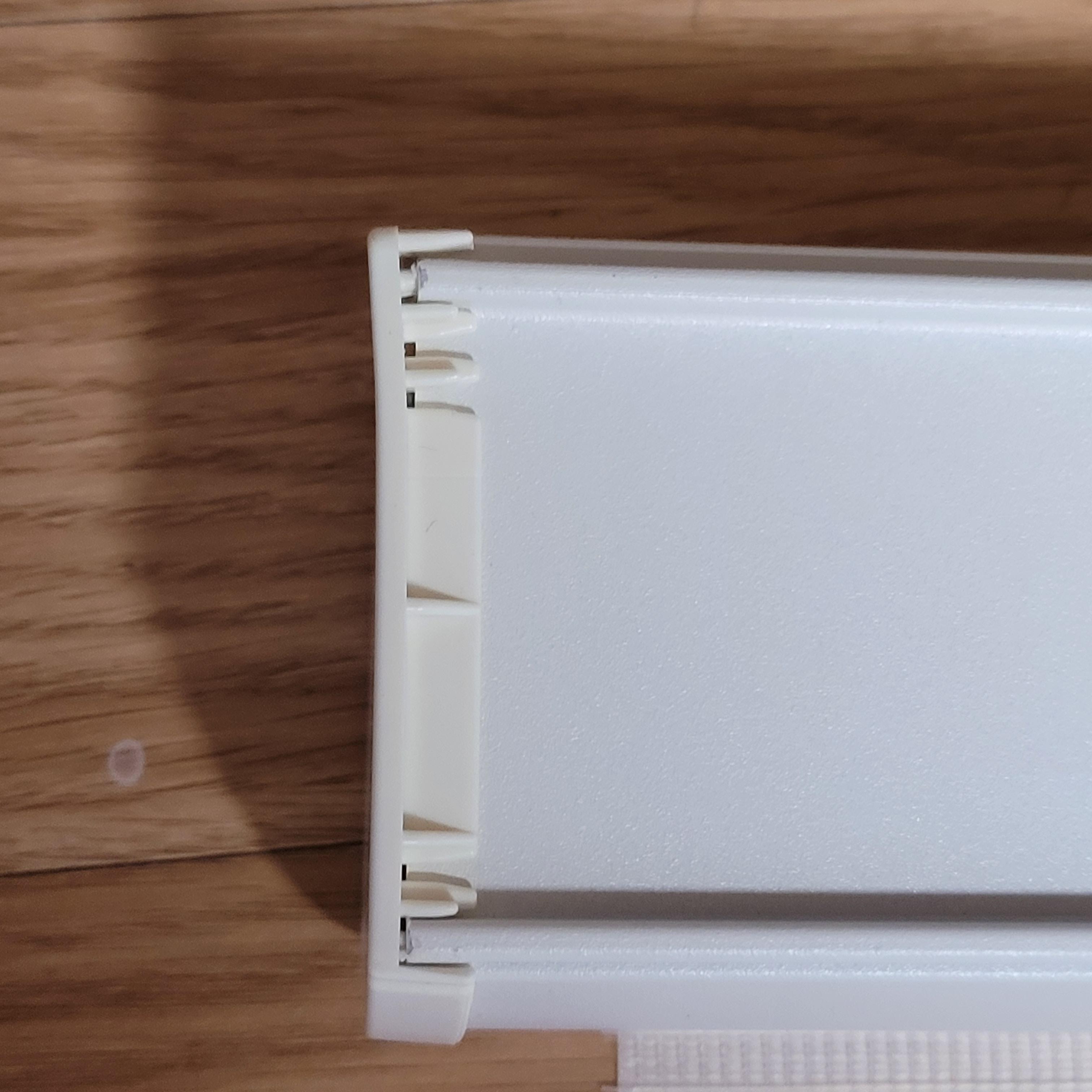

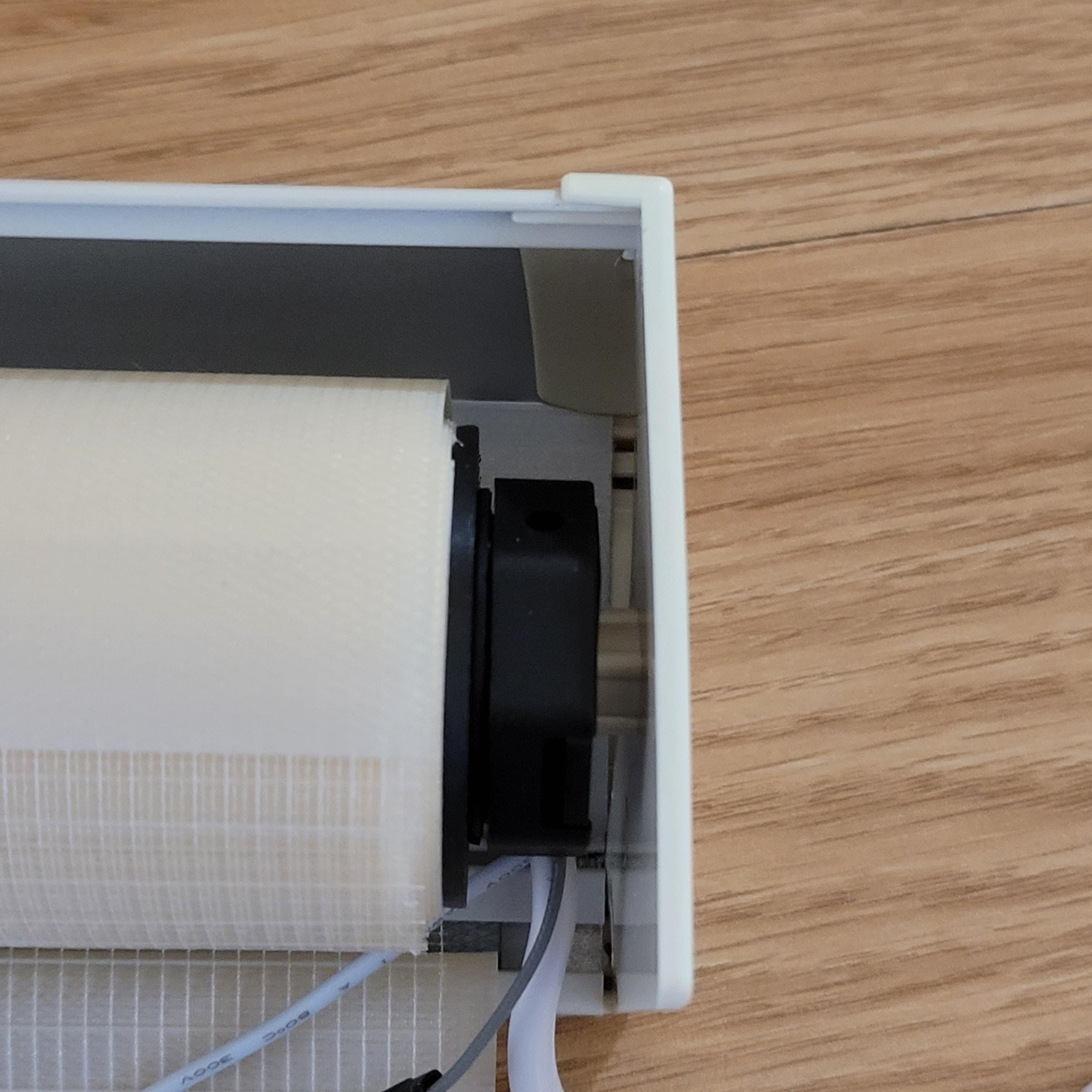

이제 하우징 옆 커버를 체결해야하는데.. 잘 안맞는다 (아래 사진들)

반드시 한쪽커버는 원단이랑 중봉 조립하기전에!!

먼저 조립을 시도 하는것을 추천 ... 다조립하고 마지막에 옆 커버들하려하니 원단이랑 모터랑 등등 더 혼란스럼

잘 안껴짐 .. 주말에 설치전에 다시  빼서 ... 깍던 자르던 해서 다시 조립해봐야겠음...

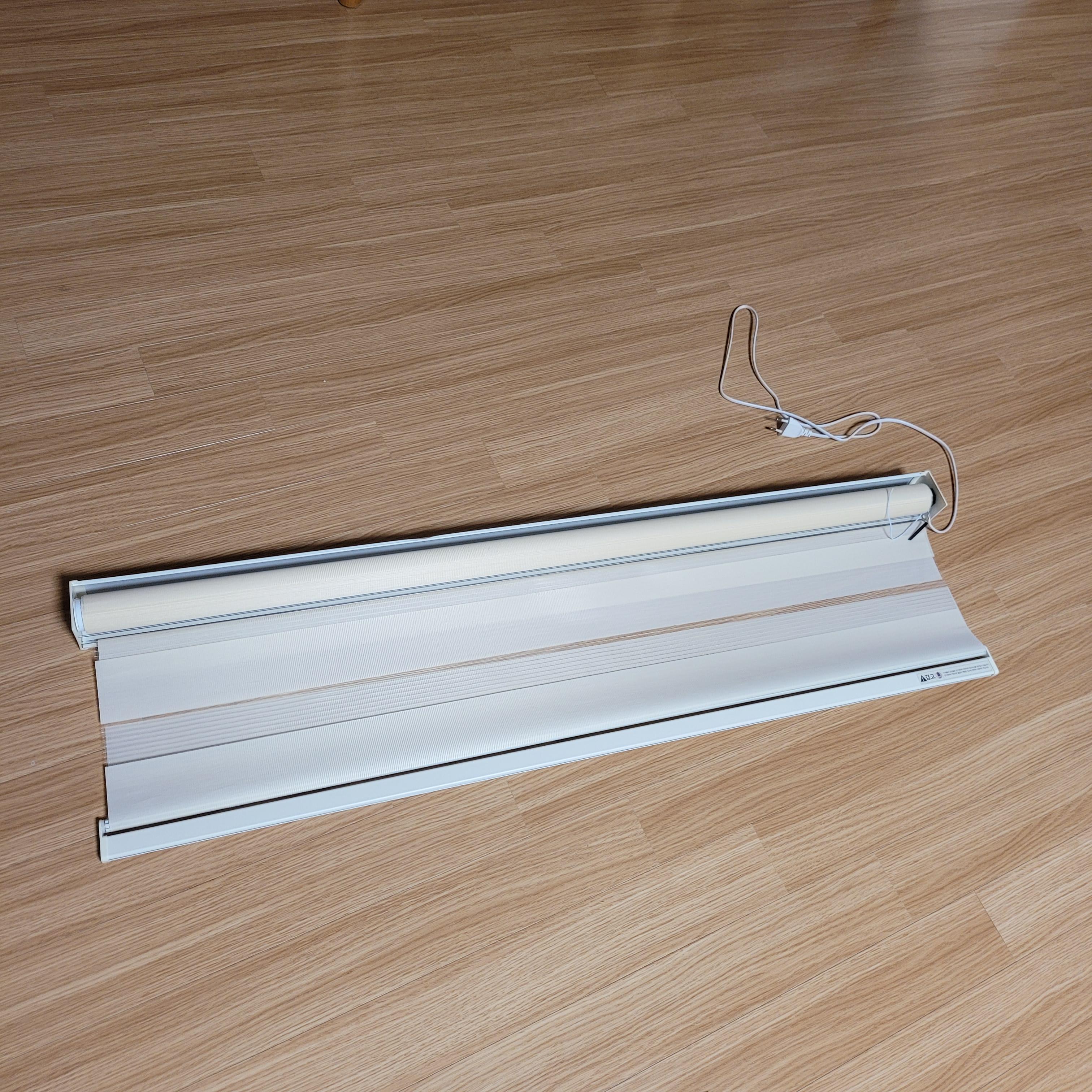

조립은 완성.....

그리고 커튼박스 설치전에 제미 스마트 블라인드 모터는 SmartThings랑 먼저 연동을 하고 거는것을 추천....

주의사항 정리

1. 하우징 옆 커버 젤먼저 체결 미리 해두고 시작하자

2. 크라운 교체시에 손톱말고 송곳으로 머리써서 잘 교체하자?

3. 크라운 별나사 한쪽 헛돌수있으니 ... 별 드라이버를 구비하자?(샤오미 만얼마밖에안함)

4. 원단 체결은 방향등이 중요하니 위에 스샷 세개 잘보고 따라하자

5. 커튼박스에 달기전에 모터부터 SmartThings 에 페어링 하고 달자

나머지는 주말에 ... 이제 자야지 ㅠㅠ

※ 우리 부부가 직접 구매하고 사용한 후기입니다.

정리해야지 해야지 하다가 미루던... 집의 네트워크를 하나로 묶는 방법

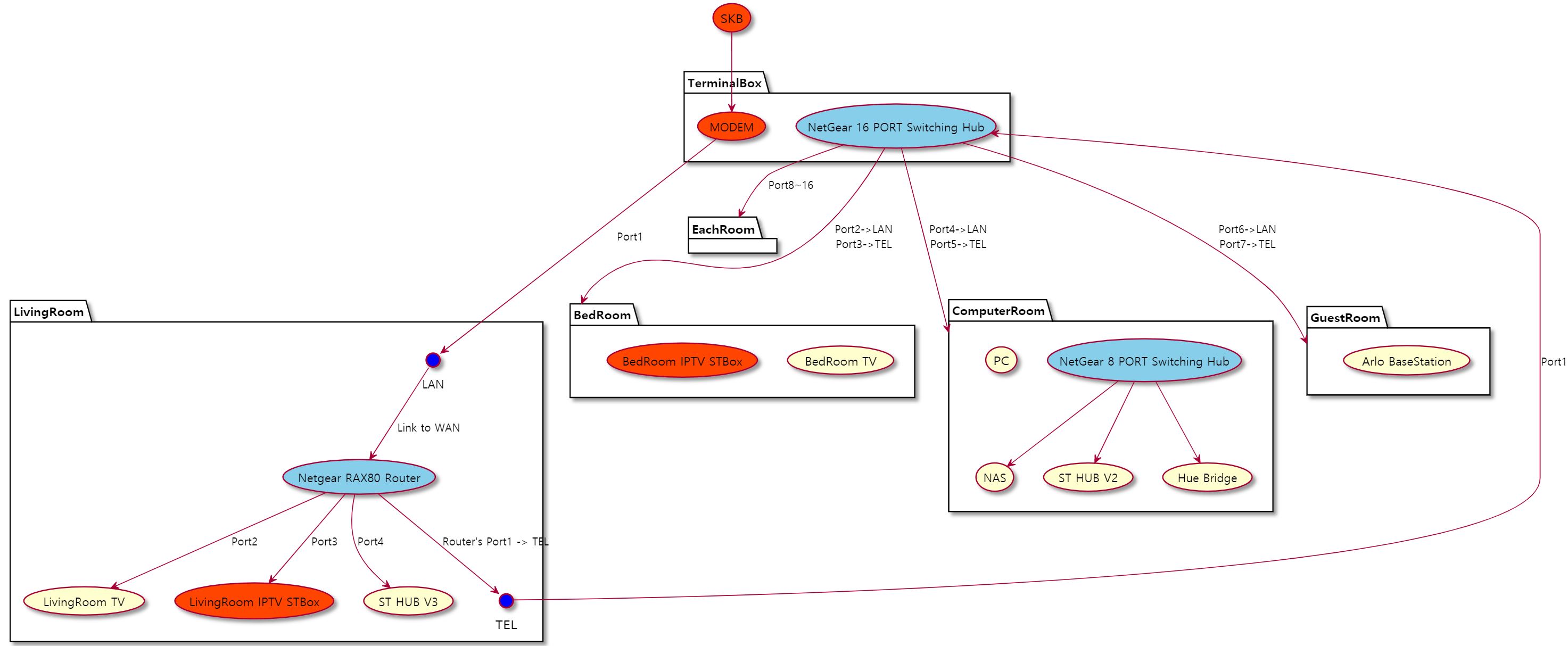

아래 그림에서 가장 중요한건 파란색이다 우선 쭈욱 보자(LAN 타입만 표시함)

포인트는 요거

1. 빨간 통신사 모뎀에서 거실의 LAN을 통해 하늘색 공유기에 연결

2. 하늘색 공유기의 Port1을 거실의 전화선꼽는곳 파란색 TEL에 연결

3. 그 TEL에 연결된게 단자함 파란색 16PORT Switching Hub에 연결

4. 그리고 스위칭 허브가 각방 랜과 전화선에 쭈욱 연결

이해되었나요?

안되었다면

사진 보면서 한번 더 설명 하겠음다

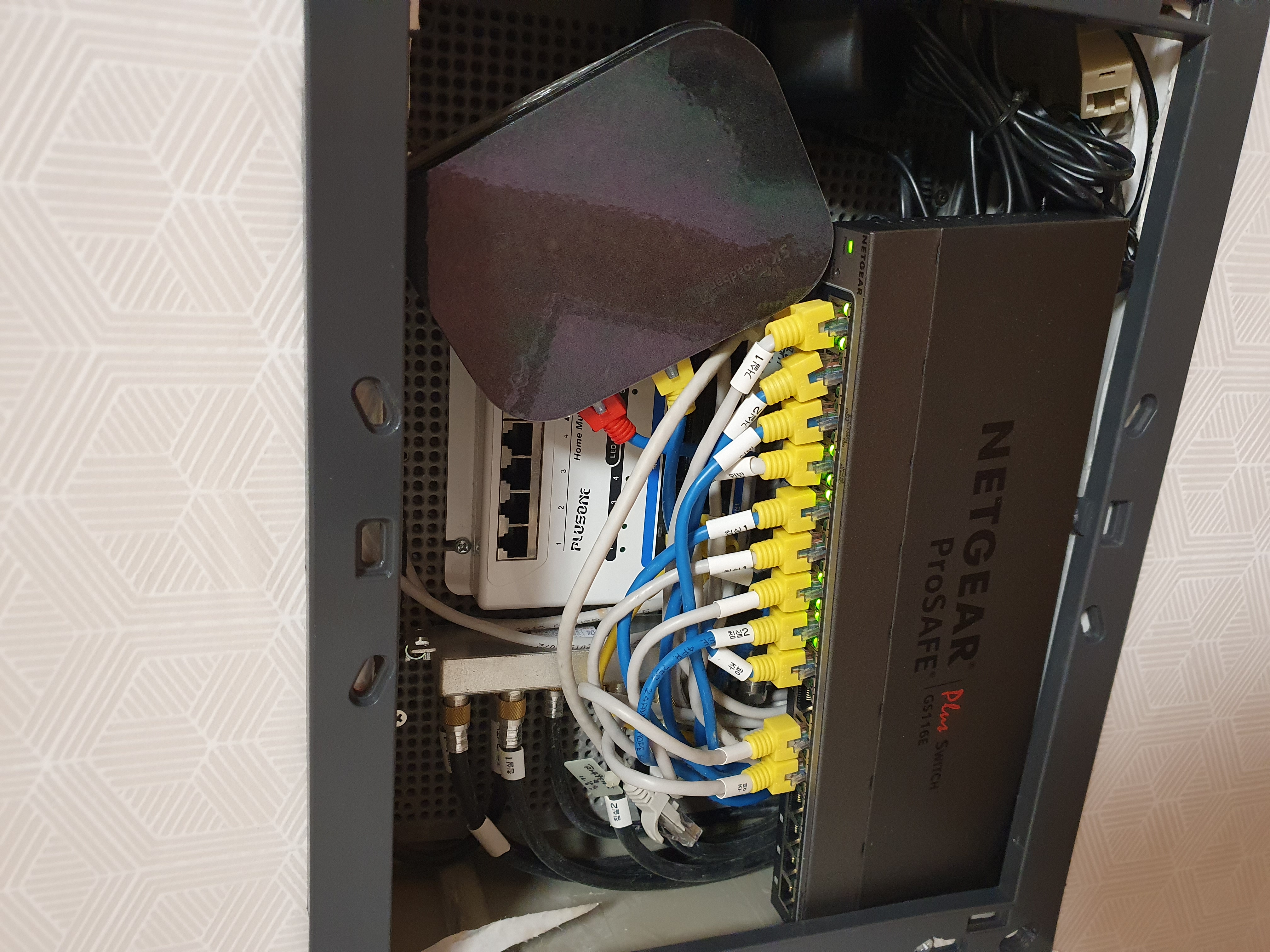

우선 단자함 모습(설치완료됬을대 모습입니다)

간단히 설명드리면

1. 맨뒤에 벽에 붙어있는 하얀것 각방에 전화선과 랜선을 연결해주던 100M급 Switching hub

2. 아래 NETGEAR라고 되어있는게 기가빗 지원하는 Netgear 16port switching hub

3. switching hub 오른쪽위에 걸쳐있는게 SKB 통신사 모뎀

4. 회색선이 전화선

5. 파란색이 LAN선

* 용도만 구분한거지 Cable은 똑같은 LAN 케이블입니다.

100M급이라서 저는 기가를 지원하는 Netgear 16 port를 샀습니다.

자 위에 초반에 설명했던것을 하나씩 봅시다

1. 빨간 통신사 모뎀에서 거실의 LAN을 통해 하늘색 공유기에 연결

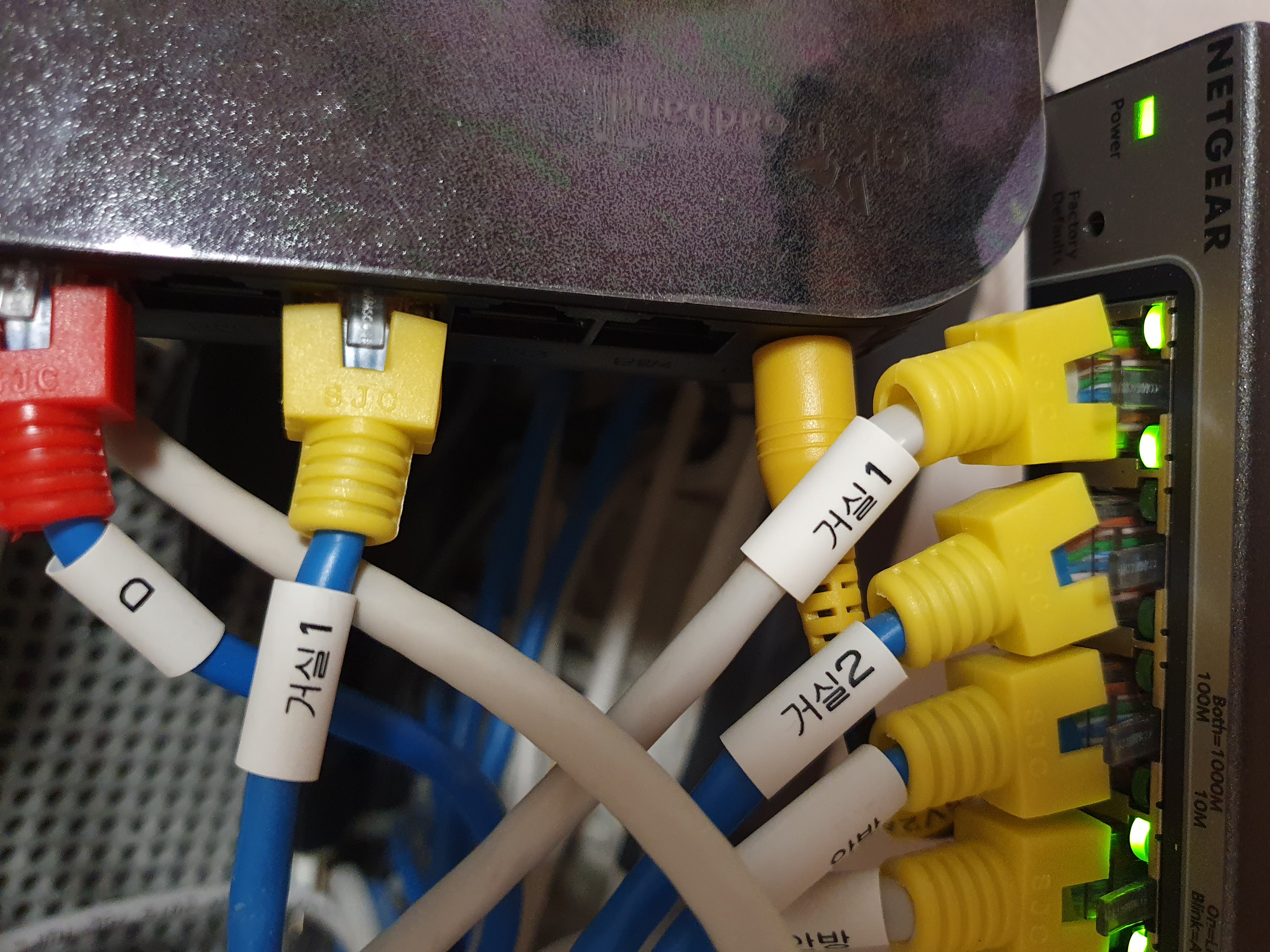

위 사진에서 D라고 표시된 케이블이 밖에서 들어온 통신사 LAN 케이블입니다.

당연히 통신사에서 제공해준 Modem WAN에 꼽아야겟죠?

그다음 모뎀의 포트 한곳에 "거실 1" 파란색선을 꼽았어요 요선은 실제 거실에 있는 LAN 단자와 이어져있어요

아래 사진에서 PC에 해당하는 곳과 연결되어있죠

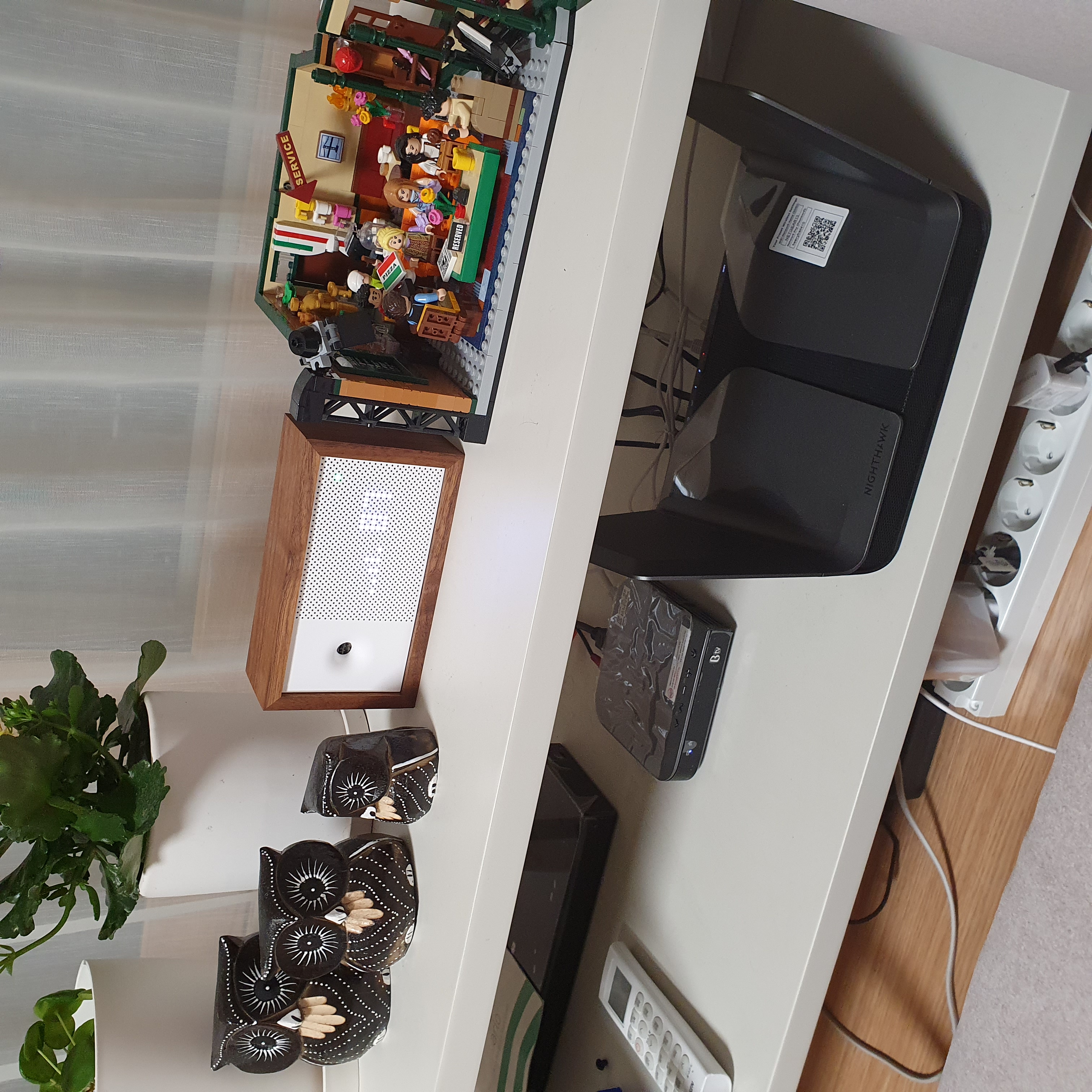

PC에 꼽은 LAN Cable을 거실에 있는 공유기 (아래 사진에서 우주선같은거) 의 WAN에 꼽습니다.

2. 하늘색 공유기의 Port1을 거실의 전화선꼽는곳 파란색 TEL에 연결

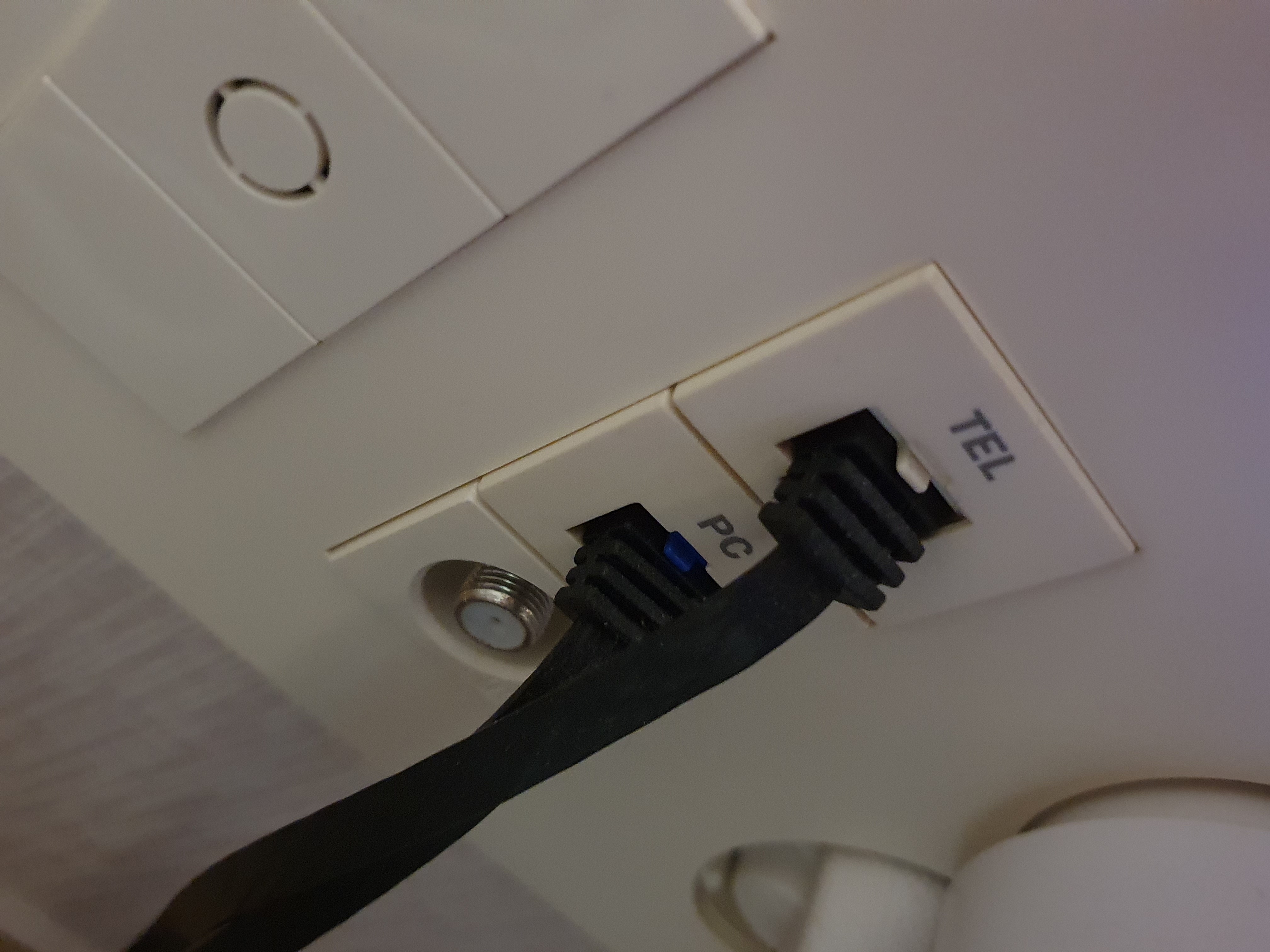

WAN에 꼽고 Port1에 LAN을 꼽고 위에 첨에 PC TEL 보이던 곳에서 TEL부분으로 꼽습니다. 그 TEL은 단자함에서 어디냐?

아래 사진에서 회색선 "거실 1" 이 보이시죠? 져부분이 거실의 TEL과 연결된 LAN Cable이에요 그 선을 어디다?

3. 그 TEL에 연결된게 단자함 파란색 16PORT Switching Hub에 연결

각방으로 전달해줄 Switching Hub의 Port1에 연결을 하면?

이제 남은 15개 포트에서 나가는 선은 다 동일 네트워크가 되는겁니다.

4. 그리고 스위칭 허브가 각방 랜과 전화선에 쭈욱 연결

각방 이름이 적힌 파란색과 회색선들을 쭈루루루루루룩 연결을 하면 끝

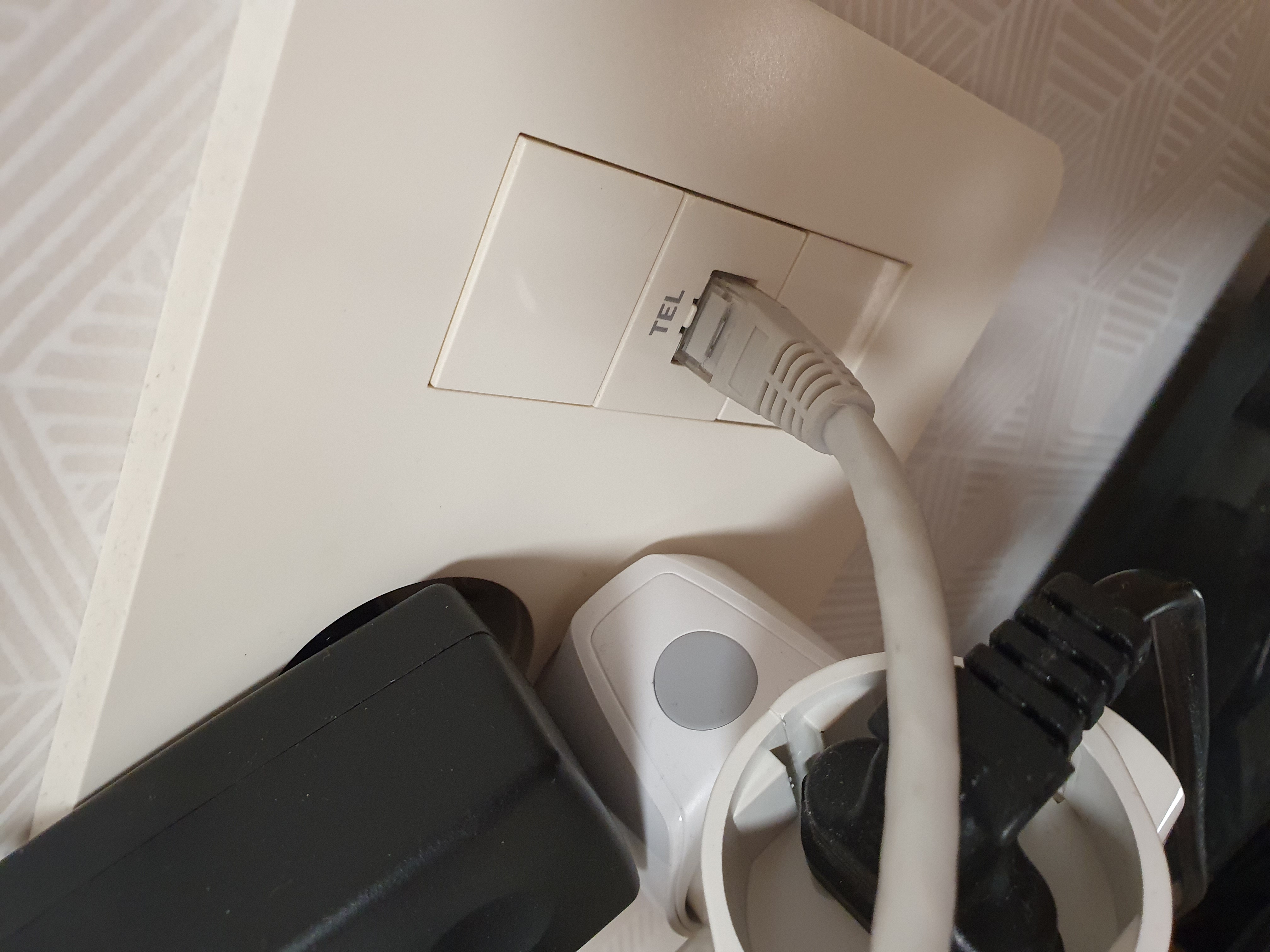

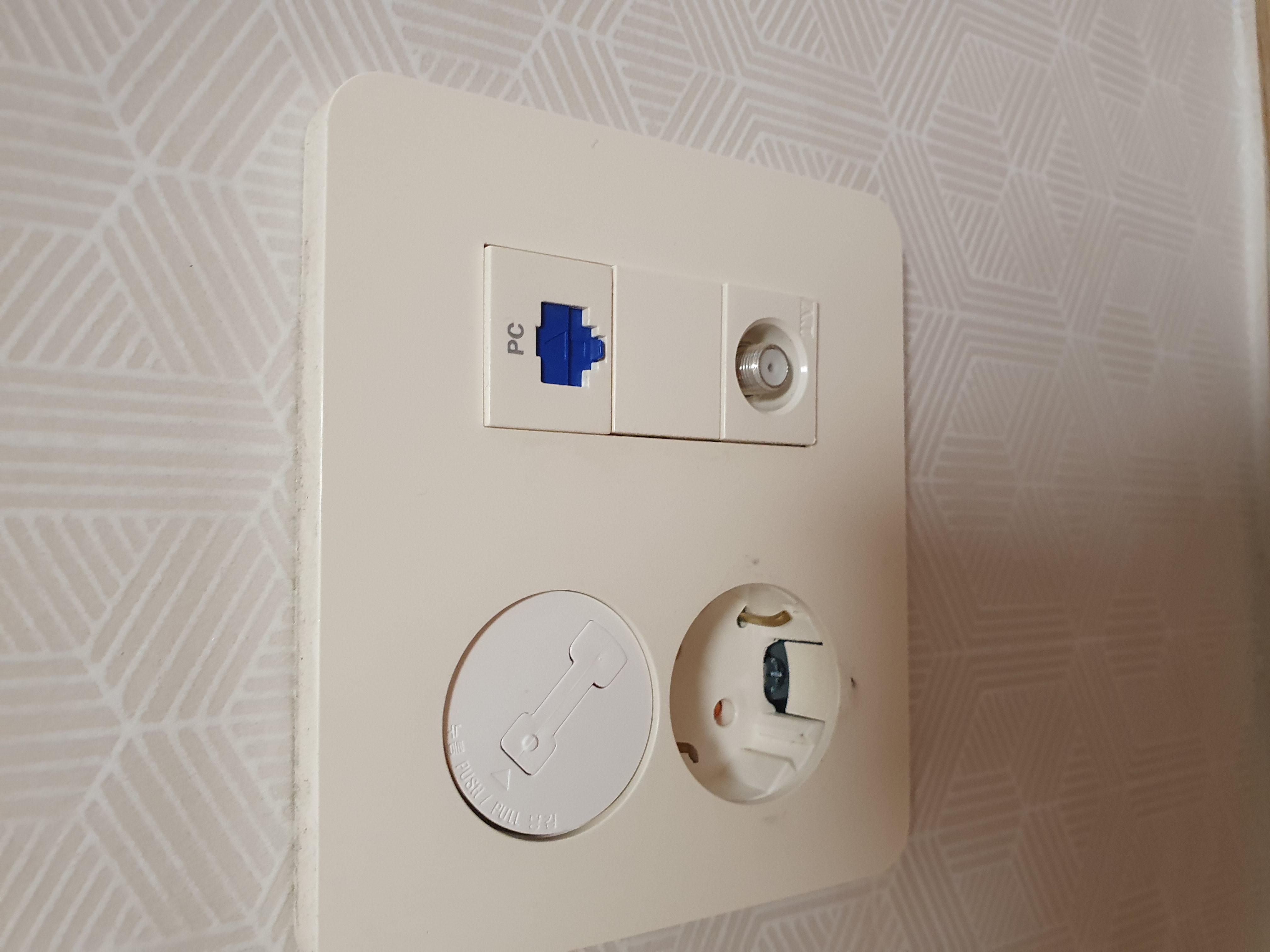

그럼 각방에 아래 사진처럼 PC 또는 TEL이 있을거에요

거기서 LAN 을 꼽고 각방에서 사용하시면 모두 한공유기에서 연결된것과 같은거죠

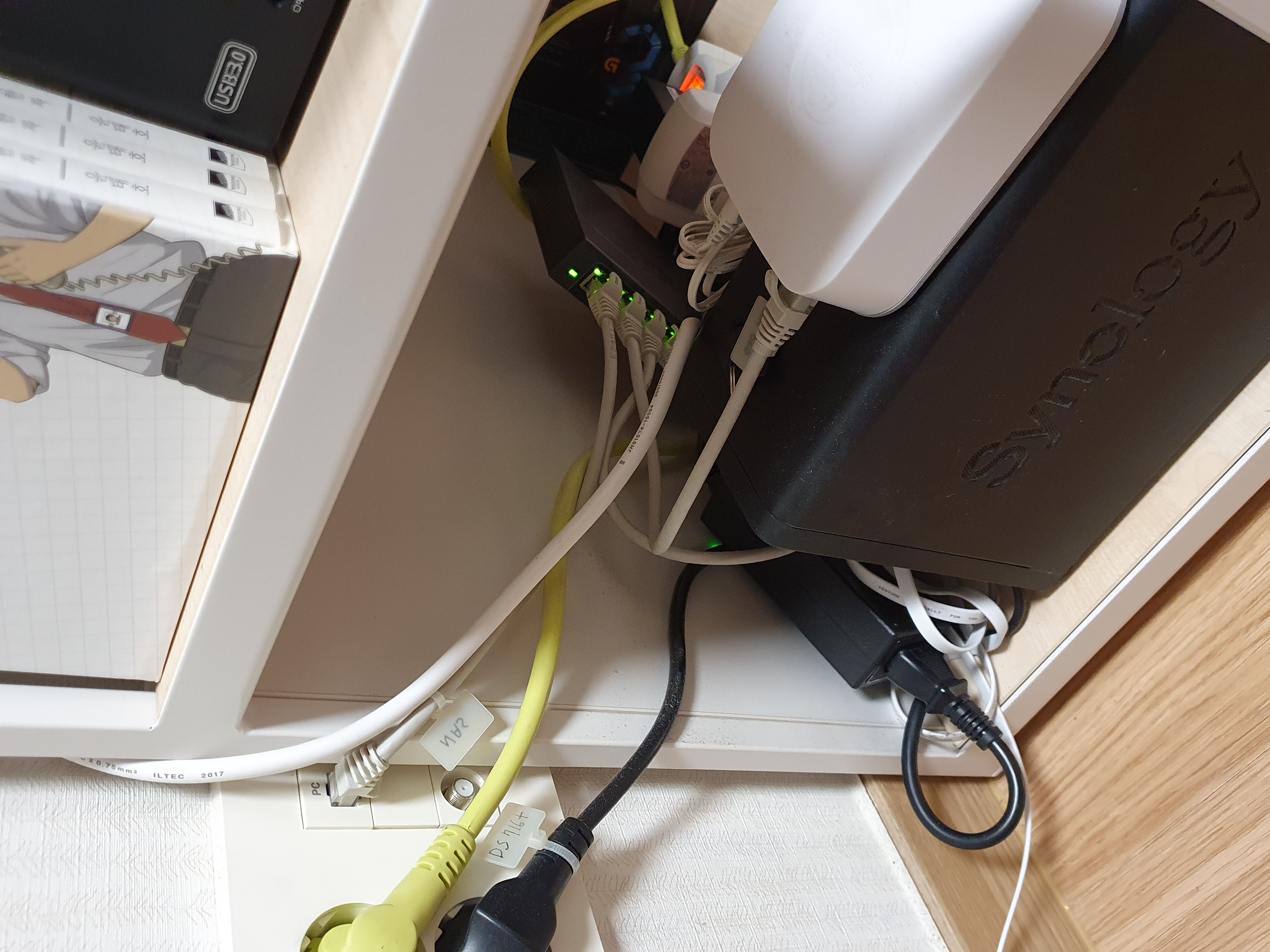

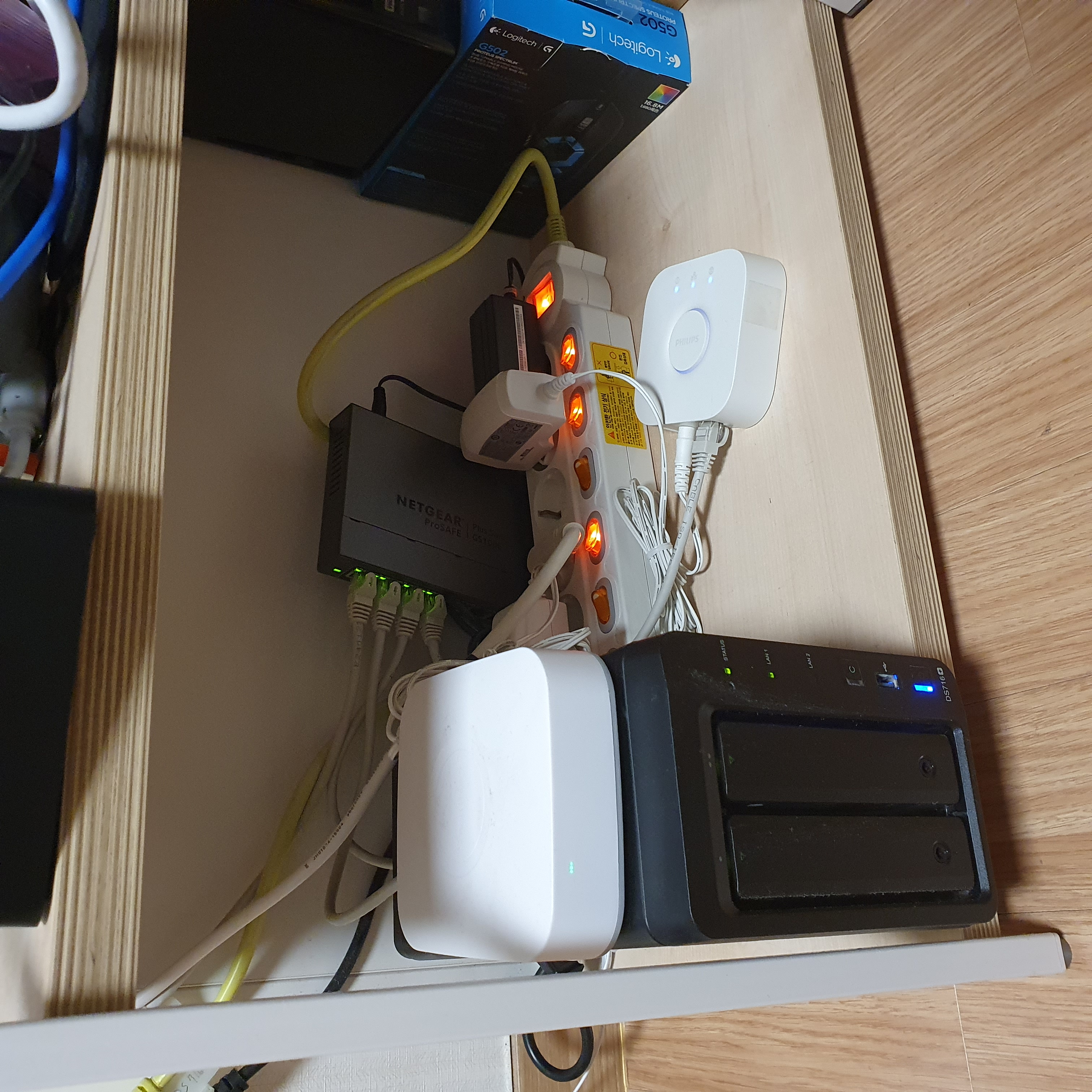

아래 사진 컴퓨터방을 보면 PC 부분에 랜선을 꼽고 8Port Switching hub에 연결해서 다시 퍼트려서

반대편 벽에 TEL이 있어서 거긴 전 Desktop과 연결해뒀답니다~~~

이렇게하면 집의 모든 네트워크가 하나로 묶인거에요~~~

※ 우리 부부가 직접 구매하고 사용한 후기입니다.

[붱이 Story/IoT] - DIY 압력매트를 샤오미 도어에 연결 - 소파와 침실매트에 활용 스마트홈 자동화

[붱이 Story/IoT] - DIY 샤오미 워터릭 센서를 활용한 압력센서

[붱이 Story/IoT] - SmartThings 부엌 자동화 개선

여태까지 여러 시도를 거쳐서~~~(위에)

오날두님이 소개해준(아래)

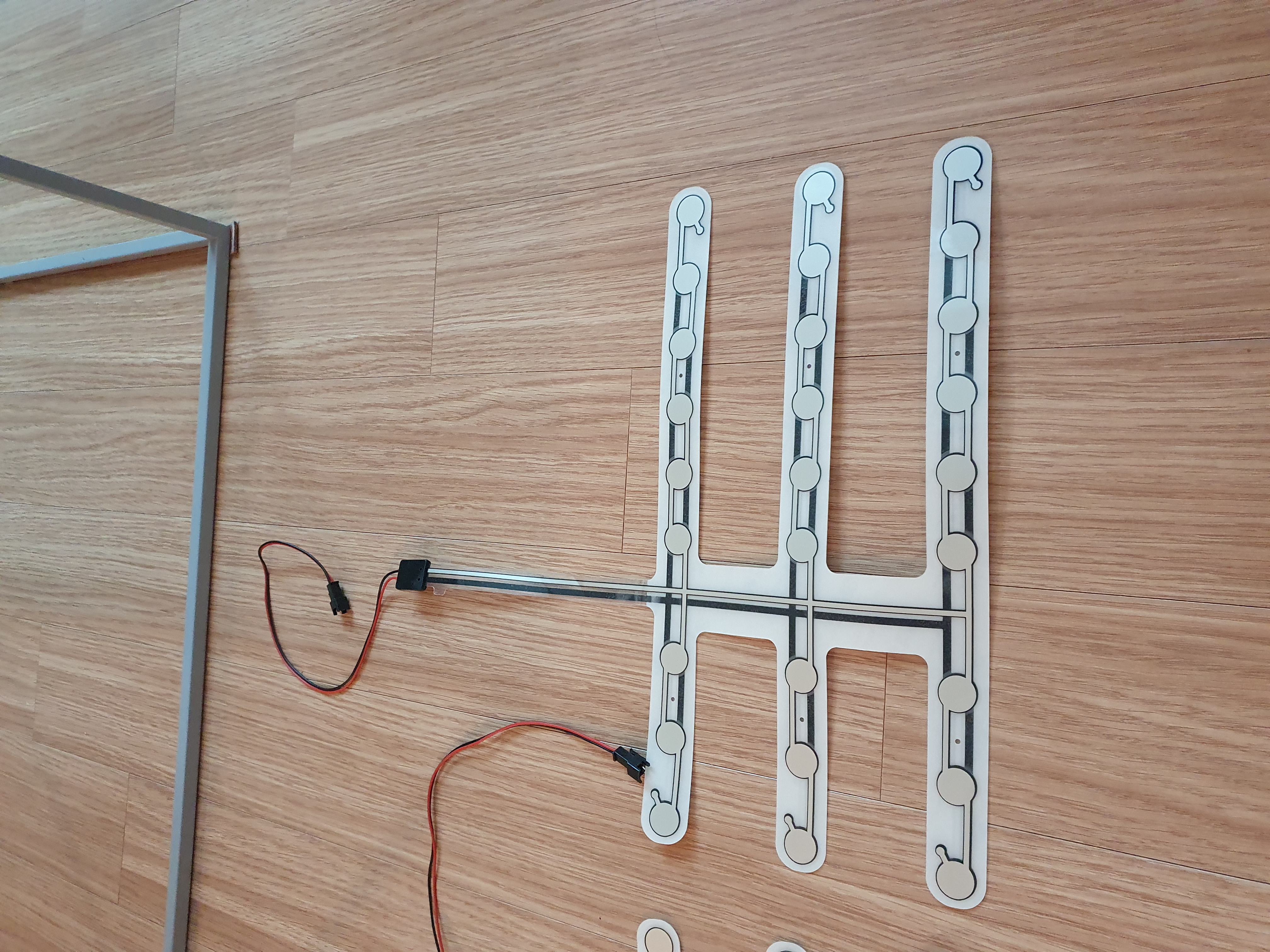

마지막이고 싶은 압력센서를 주문하고 2주?정도 걸려서 도착

주문한 압력센서 주소

https://ko.aliexpress.com/item/32889258403.html?spm=a2g0s.9042311.0.0.7da14c4dgJhLce

제가 사용한 도어는 미리 구매해둔 HejHome의 도어 센서(https://www.hej.life/shop/?idx=25)

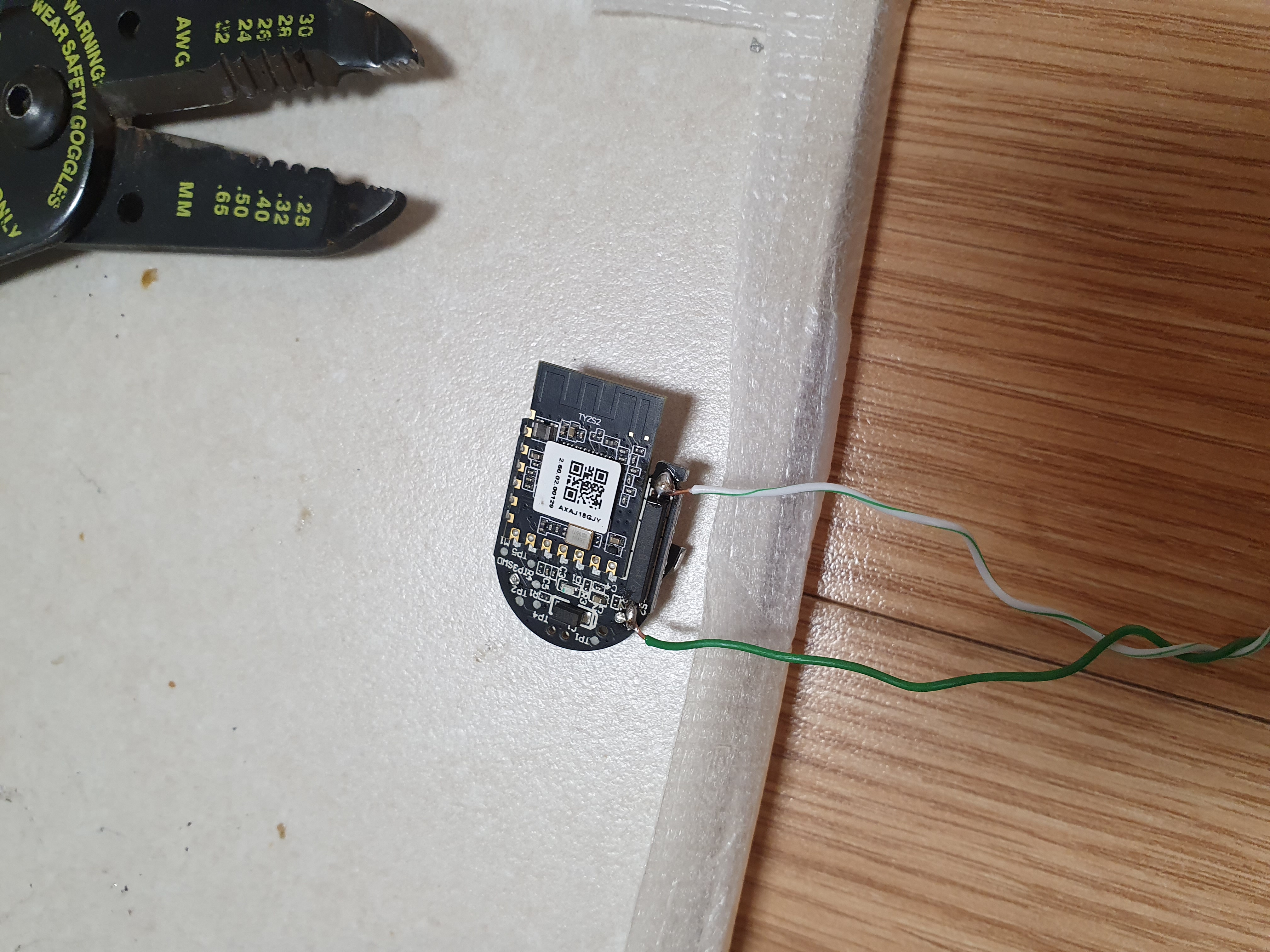

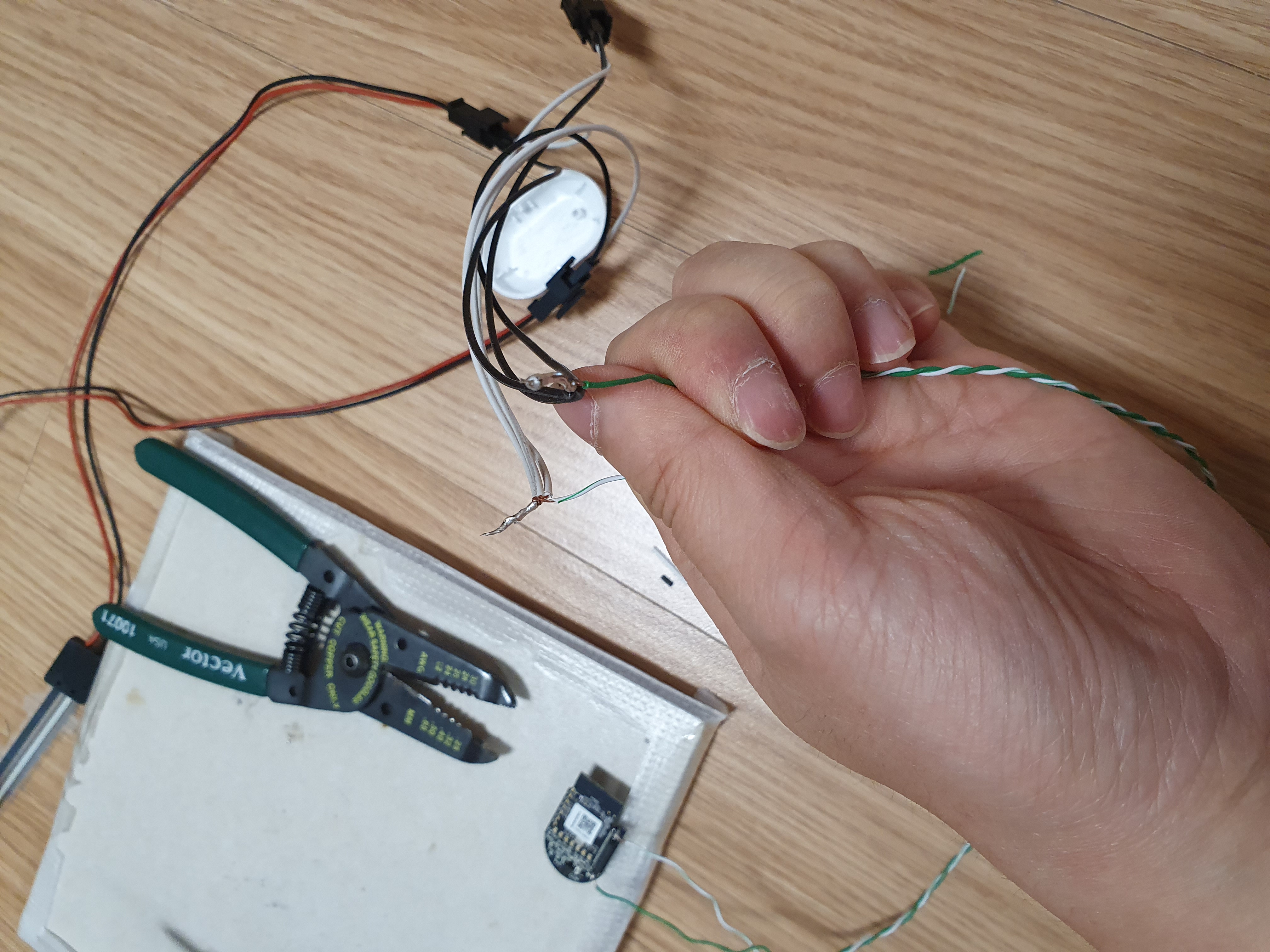

아래처럼 저부분에 납땜을 하고

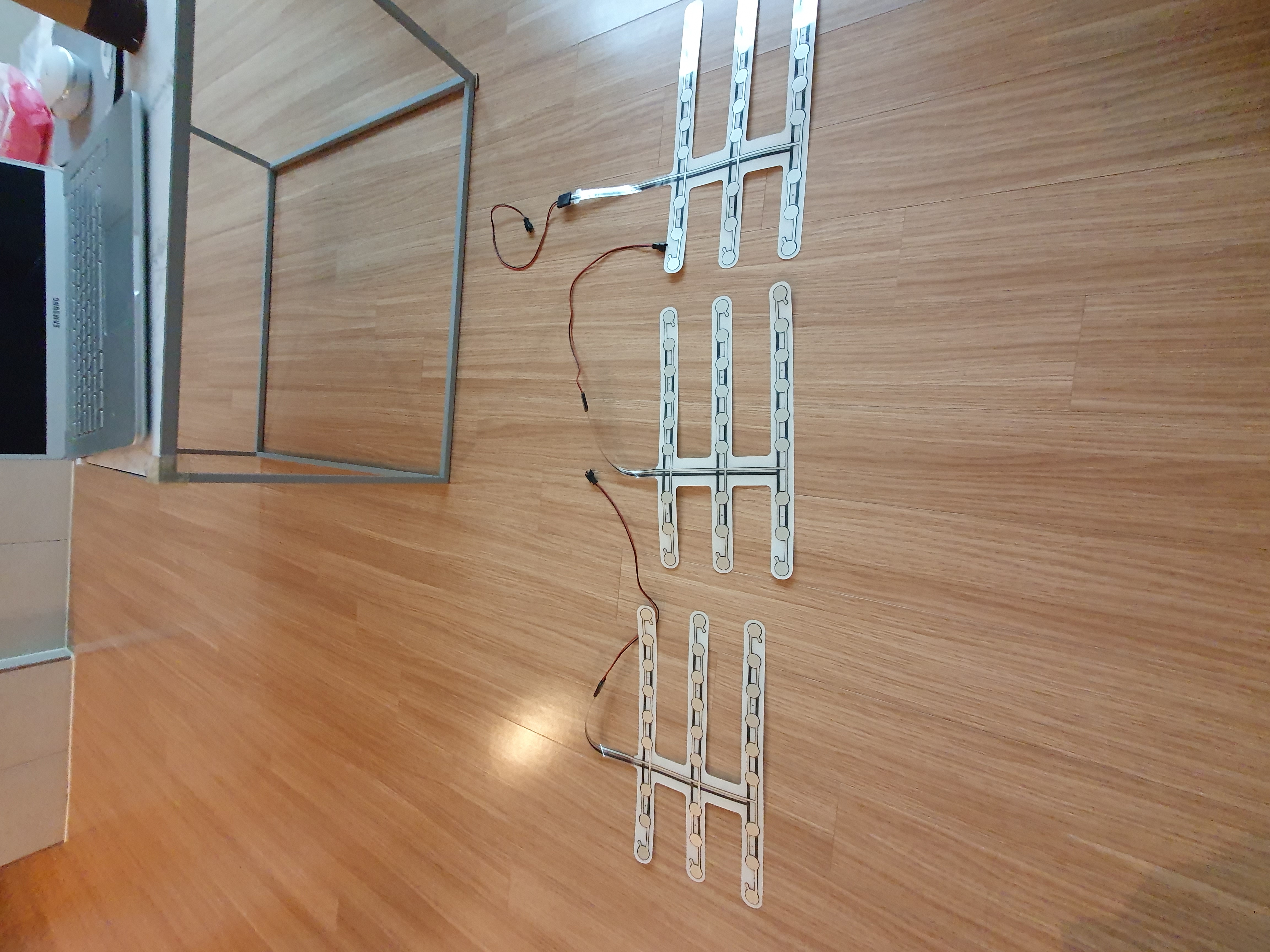

각 압력센서를 선을 모아서 이어줍니다

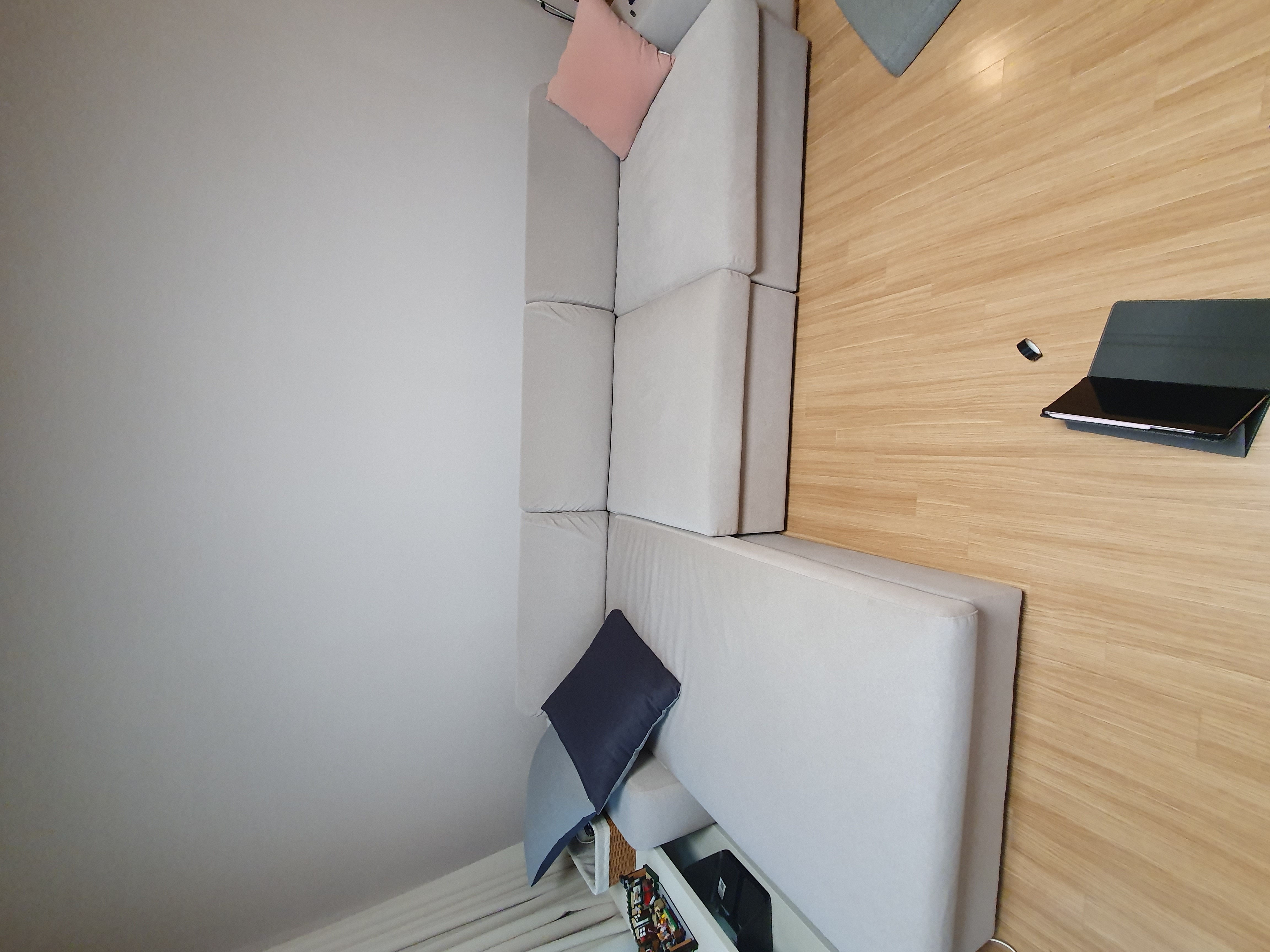

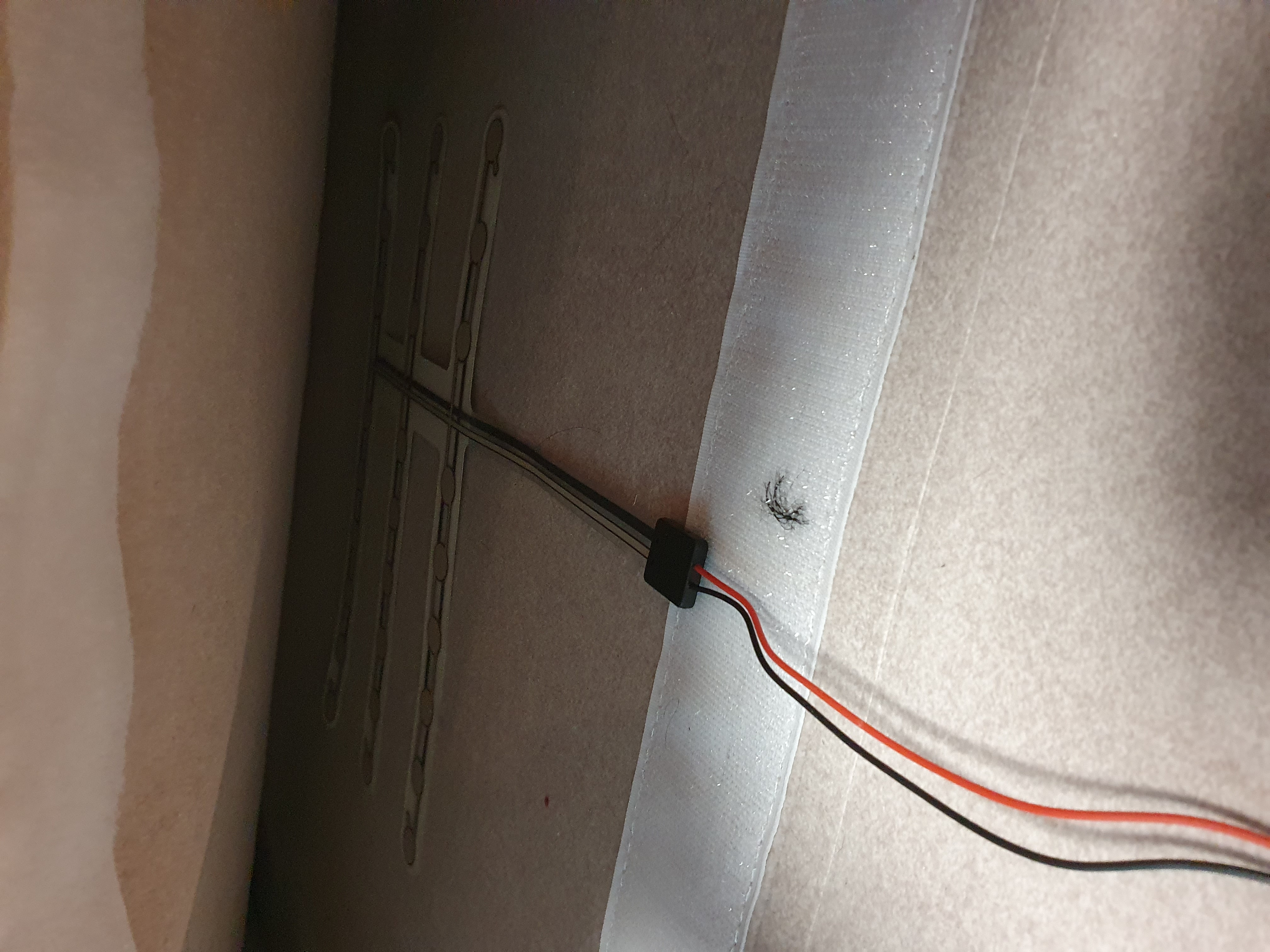

그리고 소파밑에 이렇게 배치

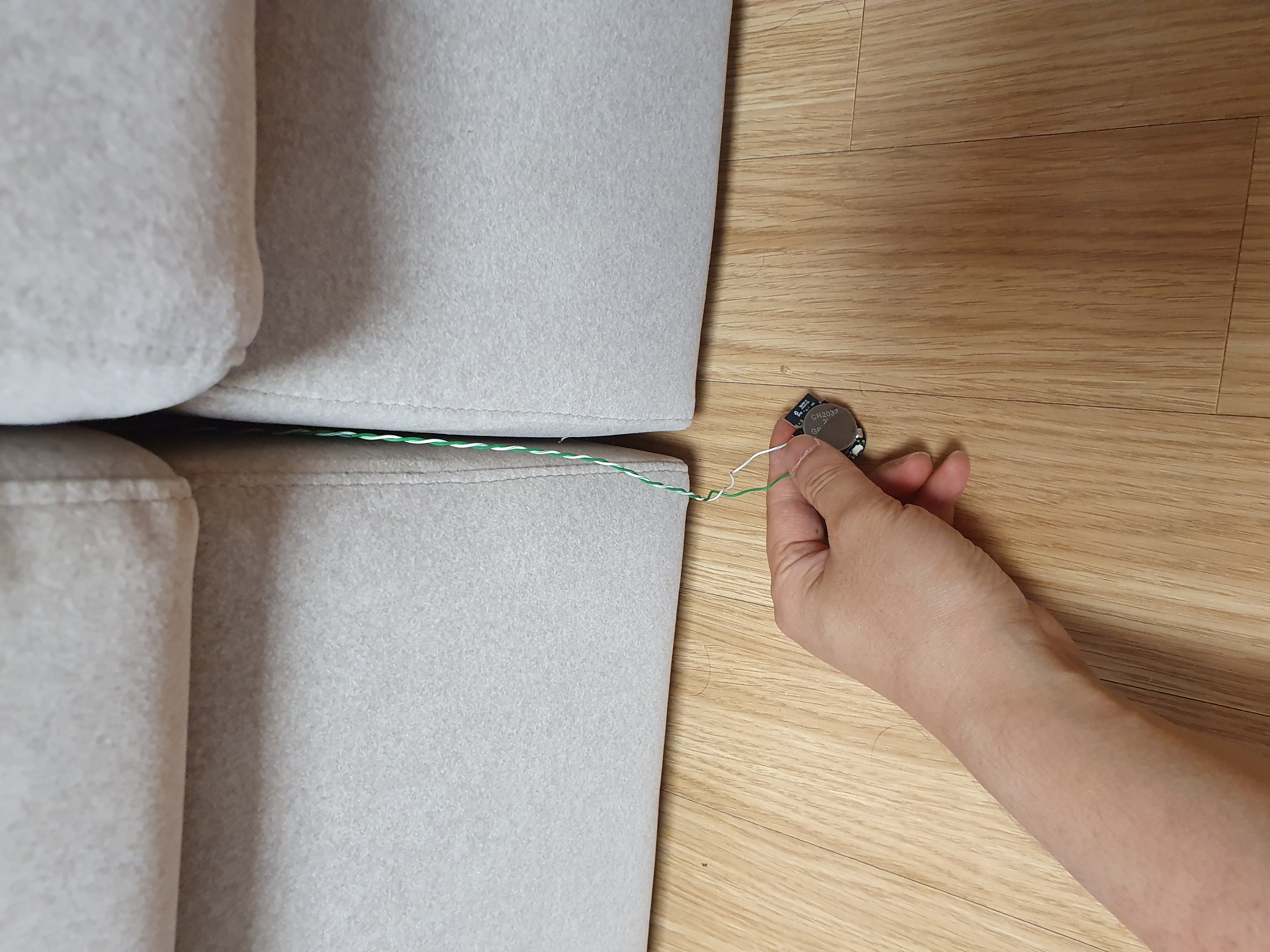

그리고 저는 하우징은 다시 체결하지 않고 소파틈에 그냥 이대로 두어서 잘 숨겼어요~

동작 영상 보시죠~~~

잘되죠? ㅎㅎ

=================================================

이게 정확히 그자리에 앉으면 잘되는데 쇼파가 물렁해서 그런지 옆으로 눞거나 비켜앉으면 안되네요

정확히 그 센서 위치에 앉을때만 잘됩니다 요건 좀더 생각해봐야할것같아요 아이디어있으면 주세요~
