※ 우리 부부가 직접 구매하고 사용한 후기입니다.

서론

항상 폰의 문열기 모드 + 갤럭시 와치의 모드 클릭으로 문을 열고 들어왔는데

[붱이 Story/IoT] - 갤럭시 와치(SM-R810) - SmartThings 활용기

항상 아쉽고 없어보이고 ... 하던참에

돌룡이님 글(https://cafe.naver.com/stsmarthome/8738)을 보고

Beacon 재실을 하려고 했었음

6?개월전에 더됬을수도 있음. 거의 1년전에? ㅎㅎ 물품 구매한지는 오래되었음

그러다가 하려고 하면 엄청난 많은일을 해야했었음....

HA... 세팅 ...

mqtt세팅....

HA Connector 연동

옛날 추억이 되살아났지만 다시 하고싶지 않기도 한 추억임 너무 고생해서 ㅠㅠ

[붱이 Story/IoT] - SmartThings와 Home Assistant 연동하기 4탄 - HA->ST 연결(예제 재실센서)

그래서 사놓고 하 귀찮아 귀찮아 주말에 해야지 주말에 해야지 하고 넘기고 넘기고 하다가

창고에 비컨을 방치한지 거의 1년된거 같음

그러다가 요즘 IoT에 시들해지고 있었는데 재미있는것을 찾아보자!! 하다가

그래! 묵혀왔던 Beacon을 다시 세팅 해보자 했는데 도져히 세팅을 하기 귀찮은거에요 ㅠㅠ

그래서 내가 이기회에 좀더 쉽게 서버도 없고 라즈도 없고 나스도 없는분들이 쉽게 세팅할수있게 만들어보자 하고 시작되었음

본론

아래 조건을 만족해가면서 개발을...

서버(나스 라즈베리) X

SmartApp 설치 X

DTH X

BLE Scan 최소화

최대한 쉽게

회사서 머리속으로 구상을 계속 해왔죠 꽤오래 고민한듯합니다

그리고 이번 긴 연휴에 시작 해보자... 마음먹고

우선 앱이름을 정하는데 플루님의 제안으로 아주 착 달라붙는 앱이름이 탄생했습니다

영문명 OwlEye

한글명 오라이 < - 아주 착달라붙어서 ㅋㅋㅋ 오라이 오라이~70년대 아버지 세대들 감성도 있고  ....

그리고 이글은 맨날 혼자 하자하자 하면 자기와의 약속은 어기고 쉽게 포기했었지만

공개 하고 나면... 그래도 한둘의 기다리는 사람들이 있지 않을까? 해서 그럼 나도 쉽게 포기 못할거같아서

진짜 끝까지 해보고 싶은 마음에 글을 쓰고있습니다.

현재 개발하려는 시나리오는 다음과 같습니다

> 개발환경

 안드로이드(맥북도 없고 ios도 개발경험이 없어서 ㅠㅠ)

> 개발기간

 평일엔 회사다니기 바쁘니.. 블로그명에 맞게 weekend project가 될것같습니다

 최대 3개월.. 빠르면 2개월 안에 끝내고 싶네요

> 설정 관련

1. Geofence 재실

  - 기존 ST Mobile Presence와 기능 같음

2. Wifi 재실

  - 멀티로 다중 AP 설정 가능하게

  - not present 몇분 유지시 실제 끊어진걸로 인지할지 설정 가능하게(다른 좋응방법 있으면 그걸로)

3. BLE 재실

 - beacon뿐만 아니라 ble 신호 주는 어떤 기기던 추가할수 있게(현재 owntrack이나 Beacon mqtt는 beacon기기만 되는걸로 앎, 아니면 말해주세요)

 - detect 감도 지정할수 있게(이게 없으면 beacon에서 쏘는 세기를 조절해야해서 불편해서 있어야함)

 - detect될때 열릴 Door기기 지정 할수있게 자동화로 만들어도 되지만 빨리 열려여야하는 성격이니만큼 자동화서버까지 안거치게 바로 unlock 날릴수있도록 지정 가능하게

> Enter 시나리오

1. gps로 geofence 감지

2. geofence 재실 on

3. ble 스캔 시작

4. ble 디텍

5. 지정된 도어락 unlock

6. ble 재실 on (on일때 detect되도 명령 수행하지 않기위해)

7. ble scan stop <- 목표한바를 달성하였기에 stop

8. 기기의 wifi 자동으로 on (설정에서 이기능 쓸지 말지 on off 가능하게 제공)

9. wifi detect scan 시작 -> 안드로이드에서 wifi detect을 하기위해 뒤에서 대기해야함

10. wifi 연결되면 wif 재실 on

> Exit 시나리오

1. wifi disconnected x분 유지시(설정에서 옵션으로 제공)

2. wifi 재실 off

3. ble scan 시작(geofence를 벗어나지않고 가까이 슈퍼나 쓰레기 버리로 갔을경우)

3-1 geofence를 벗어나지 않고 다시 들어온경우 Enter 시나리오에서 4. 부터 다시 시작

4. geofence 벗어나면

5. geofence 재실 off

6. ble scan stop

7. ble 재실 off

위 내용을 기획하고

연휴 4일? 정도 만들어봤습니다

Geofence와 Wifi쪽 개발은 해본거지만

BLE 쪽은 첨해봤기에 BLE부터 시작하였습니다

영상 함 보시죠

엘레베이터에서 내려서 문열리는 영상과 계단으로 올라왔을때 영상입니다.

속도 참 빠르죠? 이제 OwlEye(오라이)만 설치만 하면 이렇게 될수있습니다...

중간중간 기본기능이 되면 베타 테스터도 모집하게습니다 많이들 참여해주시면 감사하겠습니다

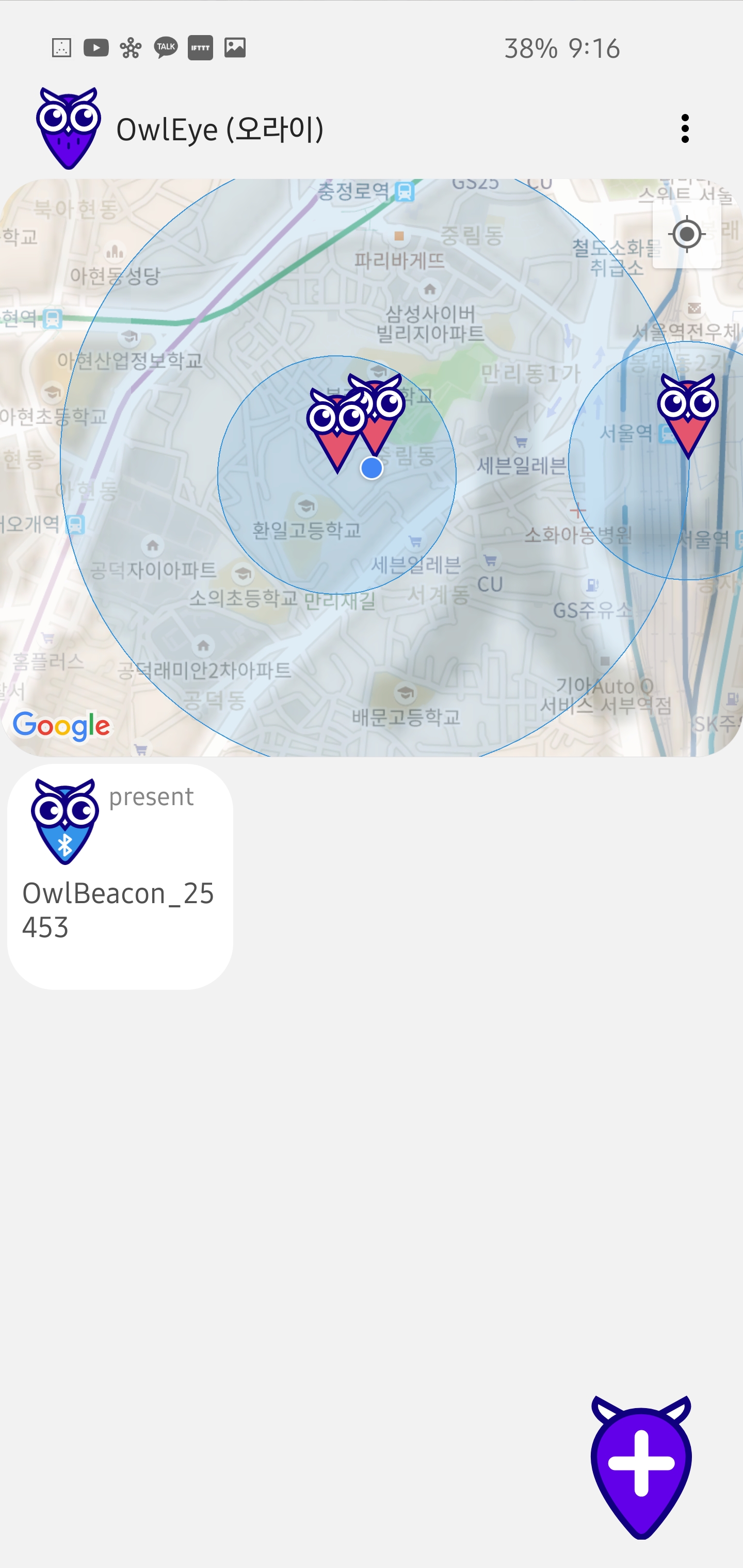

마지막으로 앱 현재 구현된거까지만

은자가 만들어 줬어요~~

영상부터 보고 가세요~

부엌에 헤이홈x반디 스위치 3구 연결하였고 아래 부엌매트 밟으면 자동으로 켜지고

세탁실에 헤이홈x반디 스위치 1구 연결하고 SmartThings 모션 센서 감지되면 세탁실 조명 켜지게 해두었습니다.

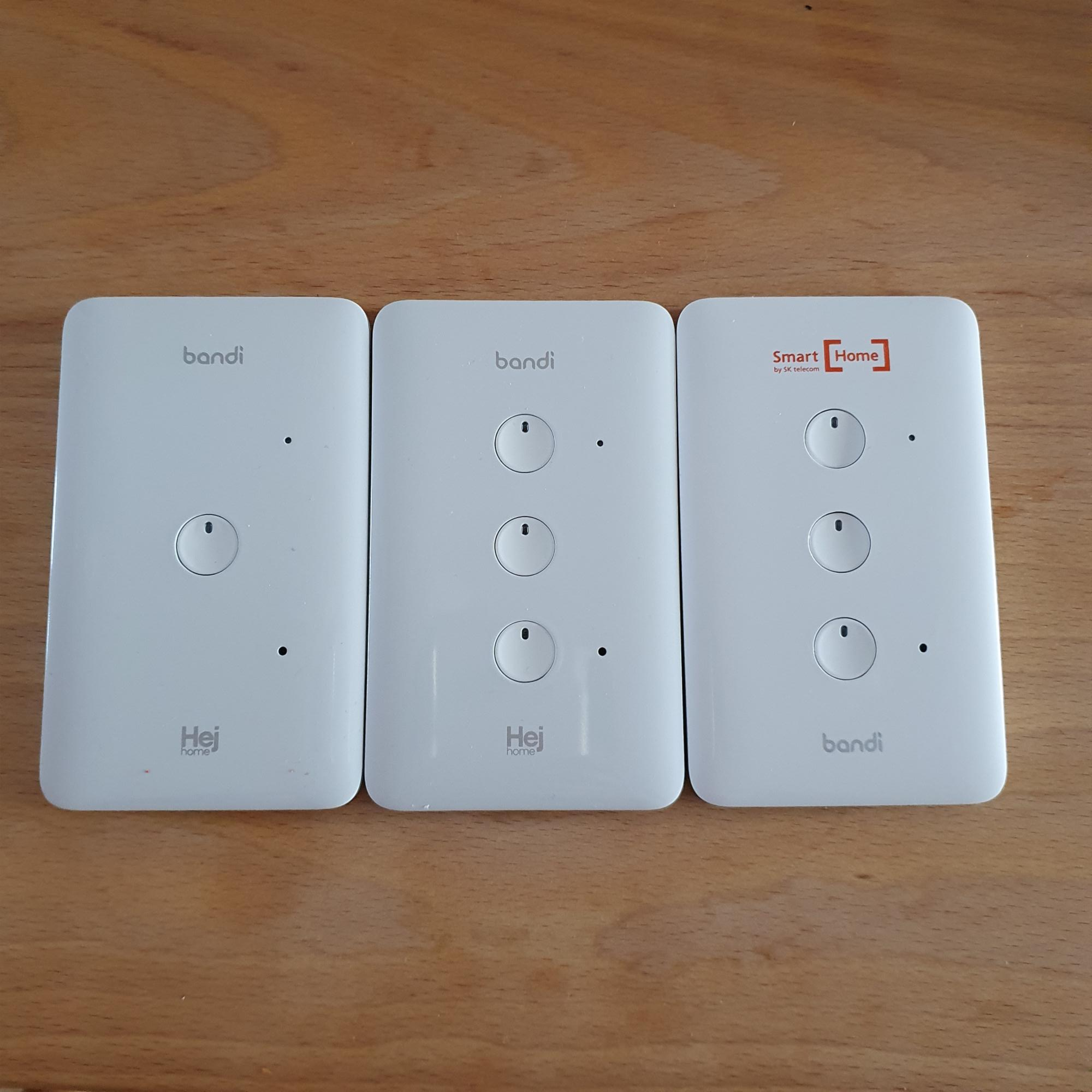

기존 SK에 납품했었던 반디 스위치랑 헤이홈 고퀄이랑 콜라보해서 이번에 처음 출시된

2선식 Zigbee 스위치 1구 2구 3구 세종류가 있습니다.

(DTH만들기 위해 샘플을 1구 3구 하나씩 받았습니다, 나머진 직접 구매함, 포스팅은 알아서 솔직하게 쓴거임 눈치안봄)

2년넘게 우리집 리피팅과 조명을 담당했던 eZex를 대신하게될 놈이다.

(고생했음 한번도 말썽안일으키고 기술력을 인정했던 eZex)

이번 반디의 특징을 타사와 비교해보자면

나열하다보니 아직 완벽한게 하나도 없네요....

헤이홈x반디는 가격이 애매하고 디자인이 별로고

이젝스는 디자인.... 가격 그것보다 b2b만 판매하고...

다원은 디자인 가격은 최곤데, 가장 중요한 리피터가 안되고 릴레이 방식....으로인한 단점.. 특히 딜레이는 못참겠음

다음 세대들을 기대해봐야할듯요

반디가 디자인 바꾸는게 가장 빠를듯... 가격좀 낮추고...

설치방법은 dth는 매번 제꺼 하는 방식으로 IDE에서 아래 방법으로 github 소스 복붙으로 하시면 됩니다.

아래 DTH Self publish 하신뒤에 스위치 paring 시도하시면 1구는 자동으로 로컬로 해주고 2구 3구는 cloud로 될겁니다

Bandi 말고 꼭 "Integrated ZigBee Switch"  요거를 self pubilsh하세요

https://github.com/WooBooung/BooungThings/blob/master/devicetypes/woobooung/integrated-zigbee-switch.src/integrated-zigbee-switch.groovy

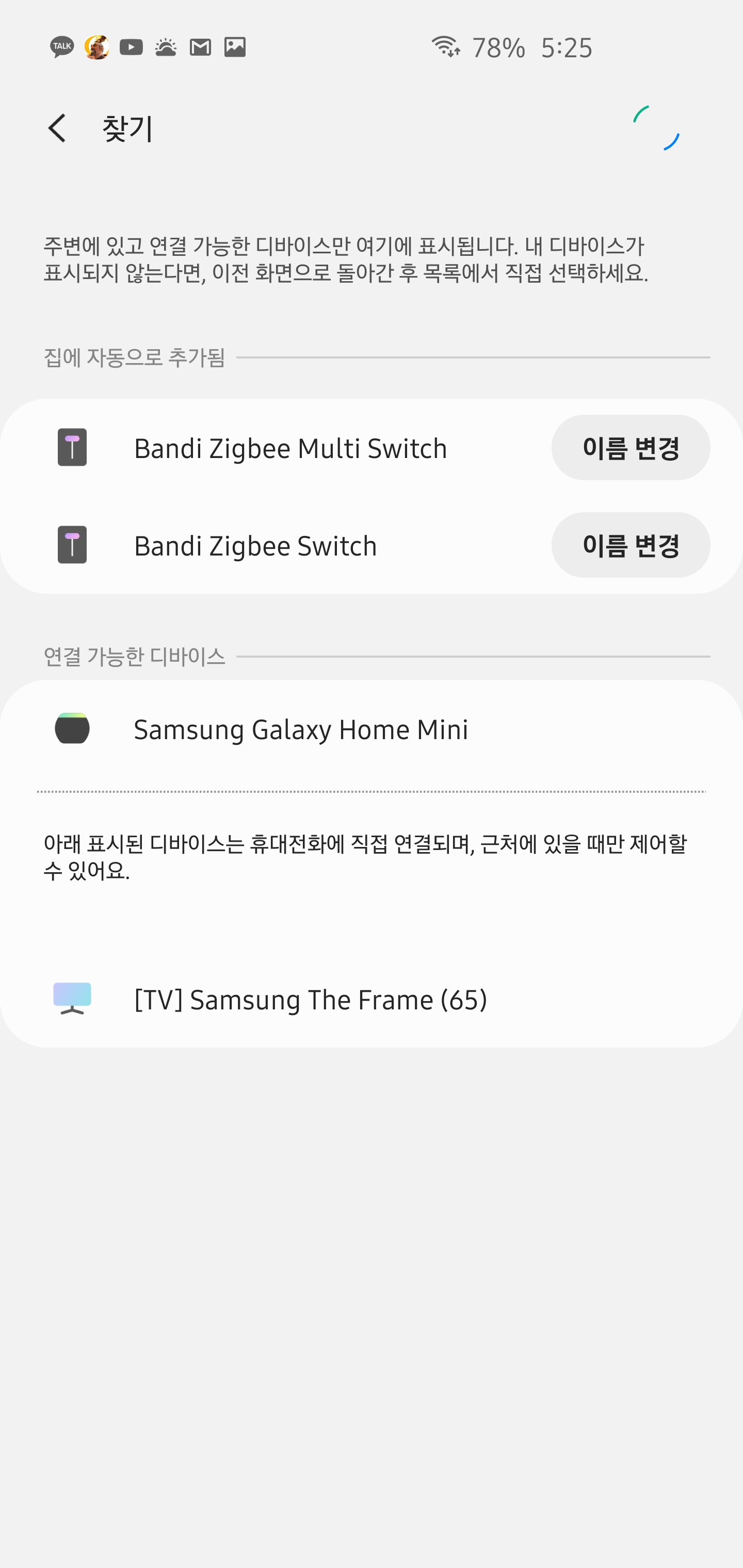

뉴앱에서 위에 DTH Self publish하신뒤에 pairing 시도하면 아래처럼 될겁니다

※ 우리 부부가 직접 구매하고 사용한 후기입니다.

SmartThings SmartPlug는 10A제품 뿐이 없어서

에어컨, 세탁기, 건조기 등을 돌리면 플러그가 타버리는경우가 있었는데

이번에 Dawon에서 Zigbee 16A를 출시를 하게되서 두개 구입하였다

세탁기 하나 건조기 하나 붙일려고...

첫인상은 나쁘지않다.

Dawon 벽스위치도 첫인상은 좋았는데 방전이슈로 엄청난 실망감을 줘서 어떨까 걱정이 앞서기도 함.

여튼 높이는 SmartThings Plug보다 높지만 전체적으로 디자인은 Dawon것이 나은것같다.

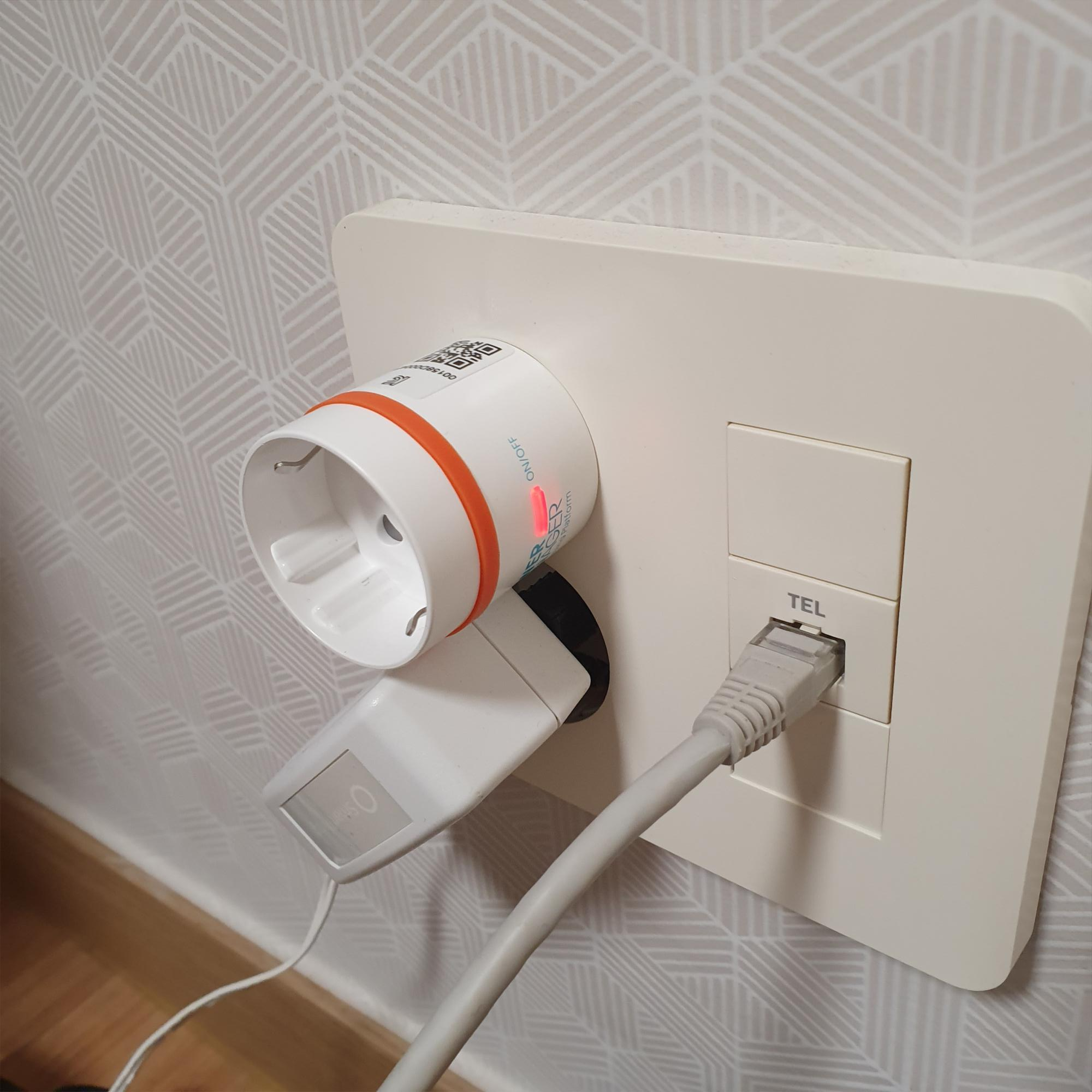

바로 붙여보자

그냥 버튼 3초 누르고있으면 파란불로 바뀌는데 그리고 붙이면 된다.

SmartThings 앱을 열고 Device 추가를 하면 처음엔 Thing으로 잡히지만

내 DTH를 먼저 Self Publish를 하고 추가 시도를 하면 (추가법은 포스팅 끝에 언급하겠음)

아래와 같이 DAWON SmartPlug 16A로 잡힌다.

10A Plug는 DAWON SmartPlug 10A

매장된 Concent는 DAWON Embeded Plug 로 등록되게 해두었다.

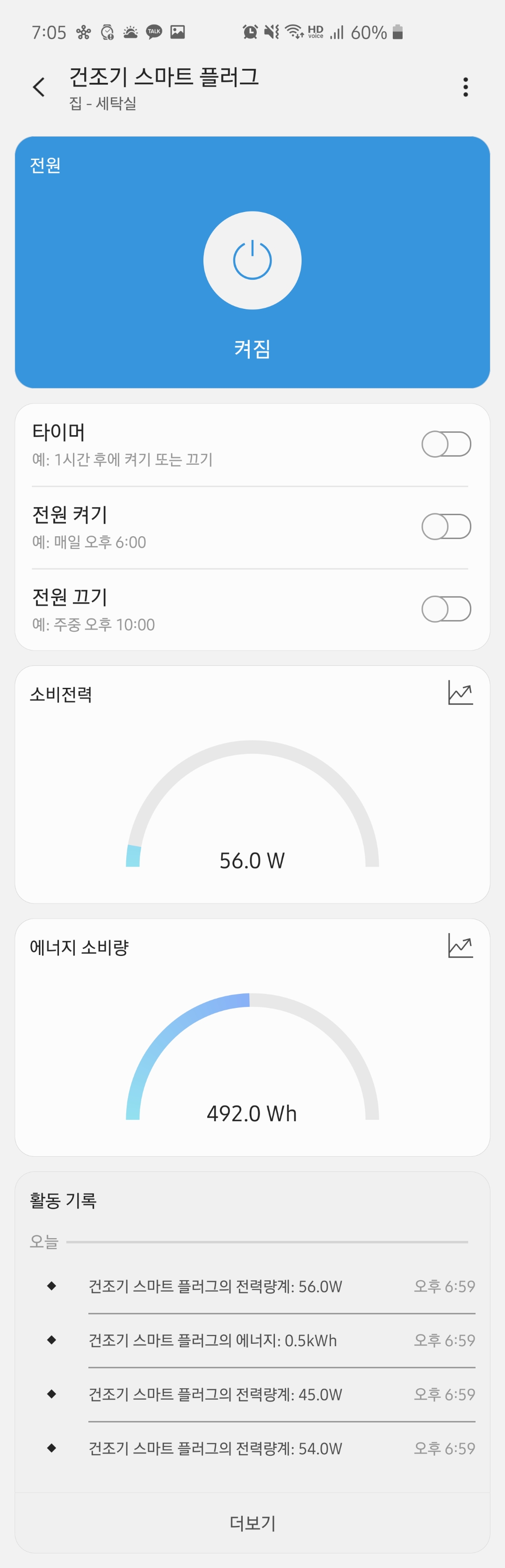

붙이고 건조기랑 세탁기를 돌려봤는데 잘되고 있다.

다만 누적 사용량에 대해서 맞는값인지 의문이든다?

현재 / 1000을 해두었는데...

왜냐면 건조기가 보통 100 - 400W대를 1시간 30분 정도 돌아가니...

위에 값이 맞는것같아서 1000으로 하였는데 보고 아시는분 있으면 댓글주시면 수정하겠습니다.

근데 이값을 reset하는법을 모르겠다...? DTH다른거에서 reset하는 코드가있어서 해보앗는데 동작은 안하더라....

이것도 아시는분 있으면 알려주세요

DTH 설치법

이미 많은분들이 추가해서 사용하고 계시겠지만 한번더 말씀드리면

Graph 사이트에서 아래와 같이 추가하고

DawonDNS SmartPlug 추가해서 Self Publish 사용하시면됩니다.

로컬로 사용하고플땐?

위에 DTH로 한번 붙인다음에 기본으로 Local지원하는 아래 ZigBee Switch Power로 바꿔서 사용하시면됩니다

꼭 제 DTH로 먼저 붙인뒤에 해야 전력량값이 10분의1이 아닌값이 나옵니다.

총평

Zwave 벽스위치 방전이슈로 Dawon 에 대해서 안좋게 생각하고있었는데

이 SmartPlug는 잘 만들어진것 같아보인다.

다만 가끔 고주파 음이 들리긴하는데 다원측에서 어느정도 날수있으며 1M 정도 거리에서도 선명하게 들리면 A/S에 연락해달라고 한다. 그정돈 아닌거같지만 가까이서 살짝 거슬린다.

그리고 릴레이 음은 좀 크다 딱딱 .... 이건 근데 다른 스마트플러그들도 마찬가지로 큰상태라 ..

이게 첫 스마트 플러그 제품이면 뭐라했을텐데.. 샤오미 스마트띵 다.. 소리가 컷던 관계로 걍 적응된듯하다.

요건 잘산것 같다 디잔도 맘에들고... 16A 대체품은 없는듯하다

10A도 현재 SmartThings 220v제품이 한국에 출시 안했으니 현존 젤 나은 제품인것 같다.
