※ 우리 부부가 직접 구매하고 사용한 후기입니다.

[붱이 Story/IoT] - SmartThings 자동화 이해하기 - 기본 원리 및 트리거란?

[붱이 Story/IoT] - SmartThings 자동화 이해하기 - 선행 조건 알고 쓰자

[붱이 Story/IoT] - SmartThings 자동화 이해하기 - Stay와 자동 끄기 알아보기

오래동안 미뤄왔던 멤버 위치와 장소 상태에 관련된 글을 드디어 쓰게됬습니다.

이번 포스팅은 이 두관계에 대해서만 설명드리고 가장 문제가 많은 멤버 위치 이슈?들에 대해선 다시 포스팅하겠습니다

많은분들이 처음 SmartThings 자동화를 할때 기기없이도 쓸수있는 기능중에 하나인 "멤버 위치"

예전 classic때 "Mobile Presence"라고 불리던 기능이 New app에서는 "멤버 위치"로 제공되고 있습니다.

그리고 "멤버 위치"와 뗄래야 뗄수 없는 "장소 상태" (Location mode)

classic때부터 써왔던 분들은 잘 아시지만 처음 하시는분들한텐 혼란을 주게 만드는 "장소 상태"

가장 많이 하는 실수? 사실 이정도 실수면 이건 SmartThings UX가 잘못되었다고 생각도 든다..

원큐로 멤버 위치 x 장소 상태가 기능적으로 연동이 자동으로 되게 하는 옵션?이 있으면 좋겠당

아니면 설명이라도 자세히 있거나...

바로 가장 많은 실수 넘버원

멤버 위치 없이 장소 상태만으로 자동화 만들기!!!(위에 스샷)

두둥 ... 근데 그분들 입장에서 생각하면 이해도간다..

하지만 SmartThings에서는 장소 상태에 대한 정의를 ... 직접 자동화로 구성해주어야한다.

아래처럼

위에 처럼 "장소 상태"에 대한 정의를 가지고있는 센서? 또는 멤버 위치 등으로 원하는대로 지정을 해줘야한다

취침의 경우는 센서가 있으면 센서로 시간으로 그냥 자정에 취침모드로 등으로 해도 상관없다

하지만 여기서 또 주의 해야할 사항은 반드시 상태가 변화할때(트리거가 될때)

자동화가 실행된다는점은 명심하자

무슨말인지 이해가 안가면 요걸 봐주세요

[붱이 Story/IoT] - SmartThings 자동화 이해하기 - 기본 원리 및 트리거란?

이제 위에처럼 상태에대한 정의가 끝나면 이제는 멤버 위치는 사실 바로 쓸이유가 없다

이 로케이션에 혼자 일때 가정입니다... 여러명일때는 다양하게 조건으로 쓰면 유용합니다.

위 예시를 보면 이제 아~ ! 하시는분 있으면 성공..

처음 하시는 분들께 알려주기가 너무 힘들어서 글 써야지 써야지 했던부분이였거든요... 이거땜에

위에 근데 선행조건이 붙고 안붙고 차이는 뭐지? 하는분들은 다시 앞에 강좌를 다시 정독 해주시길 바래요

[붱이 Story/IoT] - SmartThings 자동화 이해하기 - 선행 조건 알고 쓰자

이정도면.. 이제 많이들 실수 안할거같고 다음 포스팅은 바로 이어서

멤버 위치에 대해서 + 오류들 + 해결 방법들에 대한 집중 포스팅을 하겠습니다.

[붱이 Story/IoT] - SmartThings 자동화 이해하기 - 멤버 위치 파고들기

※ 우리 부부가 직접 구매하고 사용한 후기입니다.

오매불망 기다리던 Zigbee 카운터 센서.. 보탬에서 나오길 기다리던중

시하스에서 먼저 pir 타입의 Zigbee 카운터 센서를 지난주에 출시하고... 바로 두개 구입하구...

이번주에 이어서 RF연동이 가능하고 Zigbee로 SmartThings와도 연동가능한 멀티 스위치를 무려 1~6구

중성선 타입 2선식...타입 거기에 무선 타입 등등 다양한 스위치를 출시하였음

자세한 내용은 시하스 공식 스토어에서 확인~~

https://m.smartstore.naver.com/sihas/products/5944843369

스위치는 어떨까 해서 3구 두개를 구매~!! 카운터 하나씩 물려서 화장실에 보탬을 대체 해서 사용해보고싶었다

토욜에 도착

설치는 다들 알아서 ^^;;

스펙은 위 제품 사이트가서 보는게 더 정확하겠죠?

가장 궁금했던 RF연동 얘기부터 시작하겠습니다.

시하스 메뉴얼 pdf 파일 링크

http://sihas.shinasys.com:8080/Guest%20Download%20%EC%A0%84%EC%9A%A9/sihas/SBM-300Z.pdf

다 필요없고 이거만 기억하시면됩니다~~~

연동된 스위치였으면 해제~ 연동된적없으면 등록 방법은 하나 심플합니다

그리고 SmartThings 연동없이 바로 테스트해보았습니다

https://youtube.com/shorts/CpBcVVBMWHI?feature=share

속도가 보탬때랑 동일하게 아주 빠르게 동작하는것을 확인하실수 있습니다..

아래영상은 지난주 시하스 카운터 센서와 헤이홈 멀티 스위치를 SmartThing 자동화(Cloud)기반으로 테스트한 영상인데

딜레이 차이가 있는것을 확인 할수 있습니다

https://youtube.com/shorts/SPHOcrQEpMw?feature=share

SmartThings에도 3구로 문제없이 잘 연동되구요

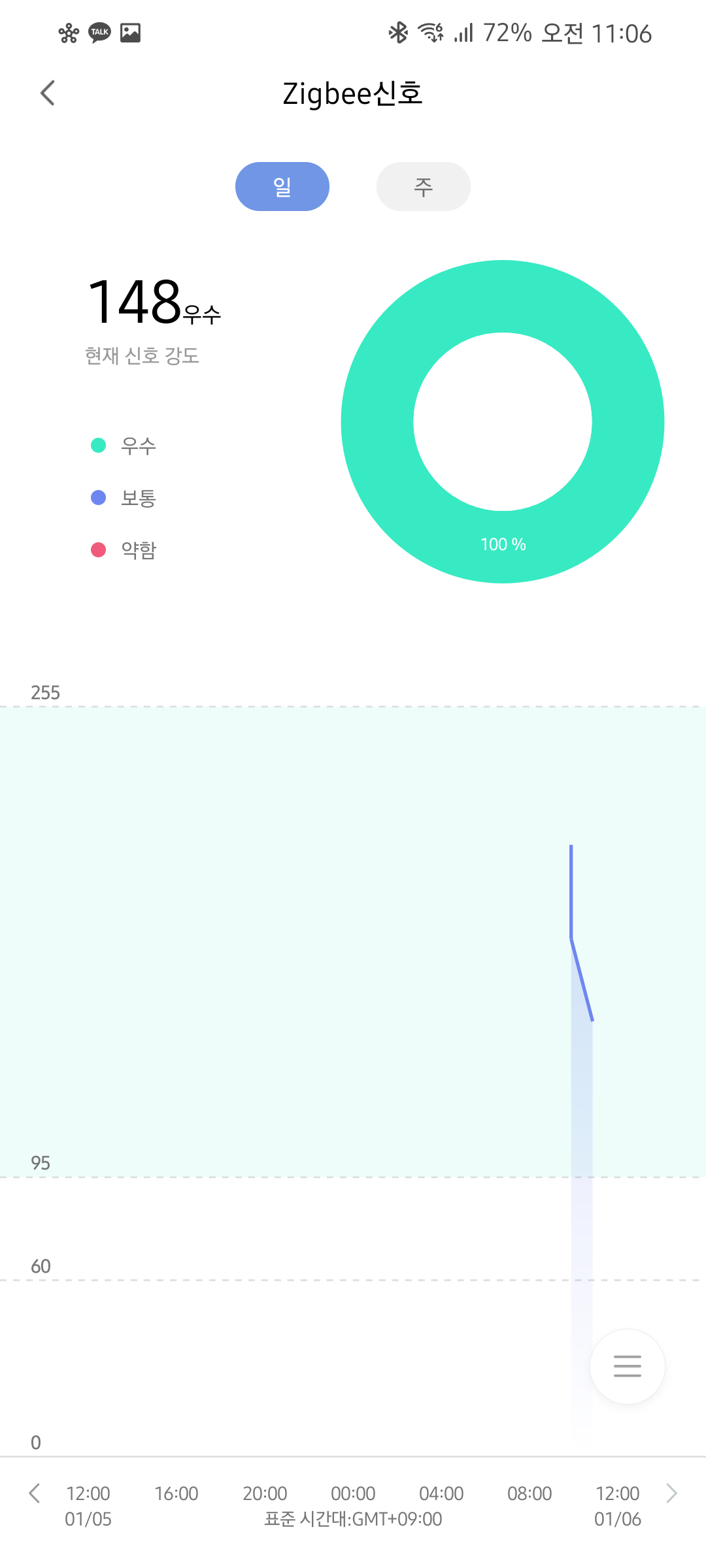

Router로도 잘 잡힙니다.

이젠 어디에 설치했는지 구매하기까지의 내용들을 주저리 주저리 적어보려합니다

Only 재실 카운터 + 헤이홈 스위치 + SmartThigns 자동화

재실카운터만 받았을때 보탬이 설치되어 있던 상태라 철거 못하고 테스트용으로 드레스룸에 설치했었습니다

여기 후기는 카페에 먼저 올렸었어서 카페에서 보셔요~~

https://cafe.naver.com/stsmarthome/43812

https://cafe.naver.com/stsmarthome/43905

https://cafe.naver.com/stsmarthome/43910

재실 센서 논란과 업체의 빠른 대응

논란에대한 공지글은 아래글 참고

https://cafe.naver.com/stsmarthome/44038

RF 연동의 궁금증

그리고 이제 이번주에 스위치가 출시 된거죠~

출시전 저는 궁금증이 생겼습니다

https://cafe.naver.com/stsmarthome/44193

업체 답변

궁금증이 해결되어 구매!~ 결정

RF 연동후 실제 화장실 조명 제어 테스트

1. 문틀 천장 케이스(이하 문틀위)

신기하게 전주에 드레스룸에서 할때보다 오류가 적어졌습니다.

사장님이 말씀하신 높이의 차이도 있나 싶었습니다 드레스룸 천정은 화장실보단 좀더 높습니다.

화장실의 문틀 높이는 좀더 낮구요

토욜 낮에 설치하고 신기하게도 거의 오류가 없이 잘되서 뭐지 같은 센서인데 왜이렇게 차이 나지 하고 놀랐습니다.

(사장님이 문위로 테스트를 많이하셨다고 하셔서 여기에 높이에 확실히 최적화된 센싱값인거라고 생각이 들었습니다.)

이방식에 근데 한가지 문제점이 !!!

샤워 or 큰일 볼때 문을 완전히 닫은 상황에서 밖에서 와이프가 지나가거나 다른 이유로 움직임이 감지되면...

(요건 제가 일부러 문을 닫은체로 와이프한테 화장실 앞을 지나다니게  부탁해서 테스트하였습니다.)

카운터가 증가 또는 마이너스 되는 케이스가 있었습니다.

증가 케이스때는 화장실을 나와도 아직 1이상이기때문에 불이 안꺼지는 문제가 있었고

감소 케이스때는 화장실 불이 꺼지겠죠?

-> 사실 이거의 방지책으로 카운터센서는 똑똑하게 카운터가 0일때 안쪽 모션이 감지되면 카운터를 증가시키는 기능이 있어서 켜질수가 있습니다. 손을 흔들거나 하는 행위로요

하지만 이 문위 케이스의 경우 센서와 화장실과의 공간이 아예 분리 되었음으로 다시 켤수가 없는 문제가 있었습니다

그외엔 진짜 신기하리만큼 오류는 거어어어의 없었습니다.

해서 제가 보탬으로 안돌아가도 되겠다 판단이 서서 철거를 바로 하였습니다

그래서 이어서 아래 사진처럼 화장실 안 케이스 테스트를 하였습니다.

2. 화장실 안쪽 천정(이하 화장실안)

요거로하니 모든 문제가 해결되었습니다.

다만 여기도 문제가 있었으니....

진입시에 켜지긴 켜지나 in으로 살짝 늦게 인지되서 불이 살짝 늦게 켜지는 케이스가 있었고

꺼지는건 문틀 밟기도전에 너무 빨리 꺼지는 효과가 있었지만

문틀위 보단 요게 더 오류율도 적고 큰일보다 꺼질시에 손흔들면 켜질수있어서 더좋다고 생각하여

현재 글쓰는 시점에는 화장실 안쪽에 설치해놓고 쓰고있습니다.

그외 얘기

1. RF 연동의 아쉬운점

원리는 간단합니다 카운터 올라가면 켜지고 0되면 꺼지는

연동된 스위치가 수동으로 끄게되면 카운터 0도 리셋이 되어야 완벽히 SmartThing 연동 없이도 쓸수있습니다.

저는 그래서 우선 수동으로 스위치 off시에 카운터 센서 리셋 0 하는 자동화를 만들어두었습니다.

요건 펌웨어 업뎃 또는 다음 제품에 반영되었으면 좋을것 같습니다.

2. 잔상 떨림 현상시 콘덴서 설치 하지 않고 할수 있는 Tip

2선식 스위치는 1구 스위치에 연결되는 조명이 잔상 현상이나 떨림 현상이 발생할수 있는데 이경우 동봉된 콘덴서를 설치해야합니다. 저희 화장실 또한 보탬때는 안그랬는데 시하스 스위치는 잔상+ 떨림이 다 나타났는데요

화장실 천정열어서 어렵자나요? 두렵구 귀찮구?

이럴때 1구에 그냥 환풍기를 물리세요 ㅎ 그리고 2구 이후에 조명을 설치하시면됩니다

저는 그래서 콘덴서 설치 없이 완료하였습니다.

3. 시하스 스위치 자체에 대한 소감?

저는 여태 스위치를 이젝스 -> 다원 -> 헤이홈 으로 넘어왔었는데

헤이홈을 특히 젤 좋아했었음 이유는 딜레이 X 라우터 O 릴레이식 X 비프음 X

시하스도 딜레이도 없고 라우터도되고 릴레이식이아니라 딸깍 소리도 없고

비프음도 없구 (원하면켤수있음 기본 off)

가격이 좀 비싸지만 RF 연동도 되고 디자인도 괜찮은 편임

시하스의 버튼 클릭감은 영상으로 보여드리겠습니다

소리 켜고 보세요

https://youtube.com/shorts/XU2x2ZeWhxw

투야 4 버튼의 싼티나는 마우스 클릭감하고다른 감인데...

표현을 못하겠지만 나쁘지않습니다.

아직 이틀간의 후기지만... 만족하여서

과감히 보탬을 제거하였습니다.

몇년간 그래도 우리집 화장실 재실을 완벽히 지켜주었던 보탬인데 떠나보냈네요 ㅠㅠ

이상 주저리 주저리 긴 후기 끝입니다.

※ 우리 부부가 직접 구매하고 사용한 후기입니다.

[붱이 Story/IoT] - SmartThings 자동화 이해하기 - 기본 원리 및 트리거란?

[붱이 Story/IoT] - SmartThings 자동화 이해하기 - 선행 조건 알고 쓰자

이번 내용은 "이 상태가 일정 시간 유지될 때" 즉 웹코에서 Stay라고 불리는 기능과

Switch류들 동작에서 "켜기"를 선택하면 나타나는 "자동 끄기" 에 대해서 얘기해보려고합니다.

예시를 들어 설명하는게 좋을것 같네요

간단히 예제 상황은 이렇습니다

기기는 두개가있습니다.

"현관 앞 모션센서", "현관 앞 휴 전구"

> 자동화 목표

"누군가 현관앞에 지나갈때 전구가 켜지고 아무도 없을때 전구를 꺼지게 하고싶다"

어떤 자동화를 만들면 될까요?

초반에 입문하신분들은 아마 대부분 이렇게 만들꺼에요

1. 초기버젼

모션감지되면 켜기	모션 감지 안되면 끄기

그래도 동작은 잘될꺼에요 근데 이렇게 만들면 아직 현관에 있지만 신발끈을 묶거나? 할때 움직임 감지가 안되서

전구가 꺼져버리면 머리위로 손을 흔들거나 몸을 크게움직여서 다시 켜지게 하곤하겠죠?

그럼 좀더 좋은건 없을까요?

2. 자동 끄기 기능 사용하기

요건 자동화 하나만 만들어서 켜고 끄고를 자동으로 할수있어요! 너무좋지요?

현관앞에서 보통 저는 1분이상 머물지 않는다고 생각해서 켜진뒤 1분 후 끄도록 "자동 끄기" 를 설정했어요

이 자동 끄기의 매커니즘은 살짝 복잡한데요

시간으로 설명드릴게요

요렇게 보면 이해되실까요? 원래는 처음 0:00에 켜지고 1분뒤니 1:00에 꺼져야하지만

1분 사이 움직임이 또 발생되서 켜짐 명령이 한번더 날라갔어요 그래서 앞에꺼 자동꺼짐을 무시하고 연장되서 1분 25초에 꺼지게 되는거죠

이기능이 자동 끄기 기능이에요

근데 이게 다 커버못하는 한 가지 사항이있어요 아래사항인데요

이해하셨을까요? ST 정식센서의경우 20초 인터벌이지만

그사이 움직임이 있으면 움직임 상태가 계속 연장되서

"움직임 없음"이 계속 연장될수가있어요

이케이스때 트리거는 최초 0:00때 한번뿐이 없었기때문에 자동끄기가 정확히 1분뒤 1:00에 꺼져버려요

그담 꺼지면 저는 뭐지하고 막 손을 흔들겠죠? 하지만 이번엔 켜지지않아요

왜냐면 모션센서는 아직 "움직임 감지됨" 상태거든요

이케이스는 드물지만 종종 나와요 그럼 짜증나겠죠?

이제 Stay를 쓸때가 왔어요

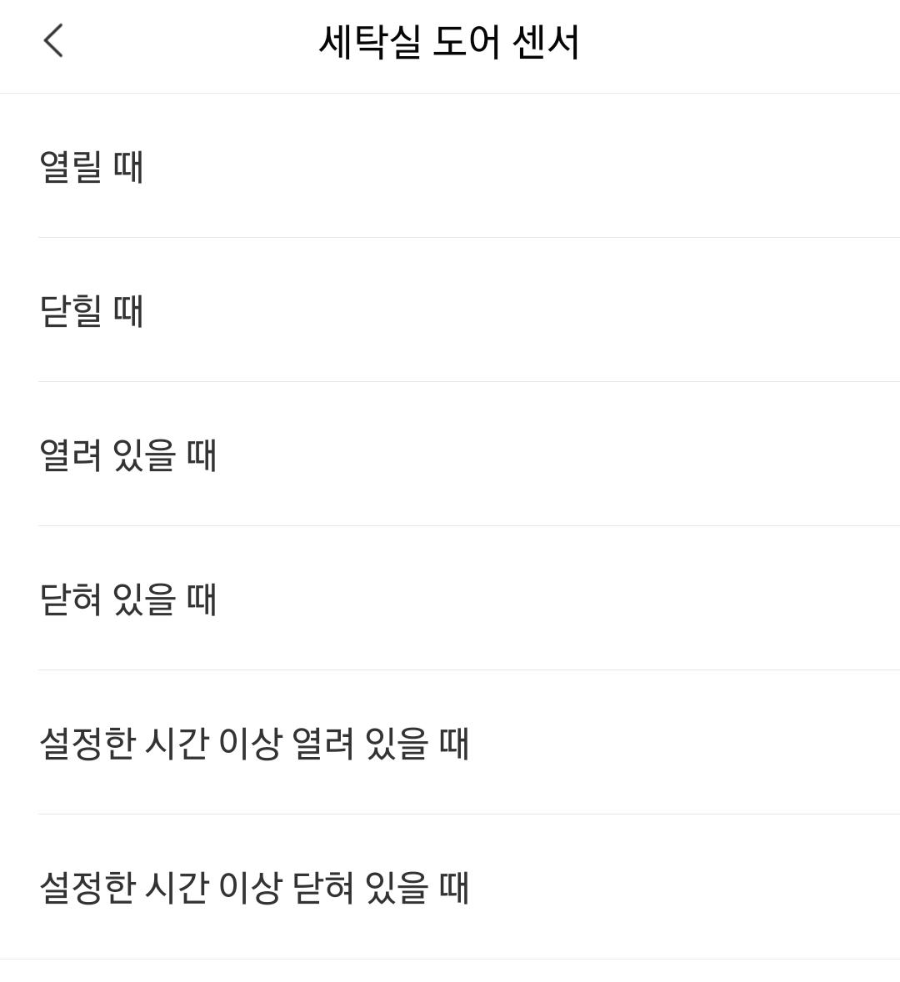

3. 이 상태가 일정 시간 유지될때 - Stay 사용하기

Stay의 기본개념은 간단해요 지정한 그 상태값이 지정한 시간동안 계속 유지하고 있어야 만족합니다.

"움직임 없음" 1분이상 이라고 했다면 1분동안은 온전히 계속 "움직임 없음" 상태여야지만 만족합니다.

1분 사이에 "움직임 감지"로 바뀐다면 해당 타이머 체크는 취소가 됩니다.

다시 "움직임 없음"이 발생되면 그때부터 다시 1분을 만족하는지 Timer가 돕니다. 이해되죠?

하지만 Stay를 사용하면 1번처럼 두개를 만들어야해요

모션 감지되면 꺼져있을때 켜기	모션 감지안됨 유지가 1분이상되고 전구가 켜져있으면 끄기

이렇게 만들면 2번의 문제 상황 표에서 연장해서 본다면 우선 내가 머무는동안은 최소한 꺼지지 않습니다.

단 자동끄기 보다 좀더 길게 켜져있긴하겠죠? 시간조절은 본인 상황에 맞게 조절해서 사용하시면됩니다.

이제끝난줄알았죠?

하지만!!  이것도 문제가 있습니다!!

위와같이하면 모션에 의해 자동 켜지고 그다음 자동으로 꺼짐에 대해서는 완벽하지만

움직임이 감지 되지않는 상태에서 전구가 켜지는 경우?에 대해서 커버가 안됩니다.

움직임은 감지되지 않았지만 모션센서가 인지 안되는 다른쪽에서 전구를 수동으로 켯다면?

또는 앱으로 실수로 자동으로 켰다면?

다른 자동화에 의해 실수로 켜졌다면?

이케이스에는 방어가 안되어있습니다?

아쉽지만 하나 더 만들어서 커버를 해야합니다.

위 케이스에서 저는 현관 전구는 최대 5분이상은 켜져있을일이 없다고 가정하고

아래와 같이 하나더 만들었습니다

총 3개나 만들어야했지만 좀더 스마트한 우리집이 된것 같습니다? ㅎㅎ

자동끄기와 Stay에 대해서 이제좀 이해가 되나요? 안되면 댓글 달아주세요~~~
