※ 우리 부부가 직접 구매하고 사용한 후기입니다.





오랜만에 블로그를... 빨리보실분은 빨간색위주 및 맨 밑에 주의사항만 보면됨



윈테리어에서 전동 블라인드 공구를 시작했다 cafe.naver.com/stsmarthome/24241



[윈테리어] 4차공구 스타트♥ 전동커튼+블라인드 시작합니다!

대한민국 모임의 시작, 네이버 카페

cafe.naver.com



제미 블라인드 모터는 구매해둔게 하나있었고... 은쟈가 부엌에 설치해달라해서..



모터를 뺀 나머지를 구매

콤비 블라인드 하우징 + 원단(은자가 피치로원함)

부엌 창 길이는 118x120

배송비까지 겨우 2만원



12시에 퇴근해서오니 도착해있었음



헌데 스냅의 피스 나사가 없다... 하우징 조립 나사가 두개더있었는데 잘못넣으신거 아닌가 싶다?

저걸로 고정했다간 뜯길듯한데? (사장님 실수가 아닌 의도된거라면.. 다음엔 두개는 피스 나사로 해주세요~)



그래서 전동커튼때 많이 남은 피스 나사를 준비(아래사진에서 왼쪽이 내가 따로 준비한거)



밤중이니 설치는 못하니 조립만해보기로함



근데 하우징이 찌그러져옴... 어차피 커튼박스안에 들어가서 안보일거니... 걍 무시..

커튼박스 없는 노출이였으면 바로 교체 요청했을듯..



피치색 원단은 이뿐듯



원단 설치 방법은 윈테리어 유투브에 자세히 나온다

youtu.be/KqmOmh_RSY4



원단 조립 핵심은 아래 세장 스샷보면됨





아래 아래 크라운을 교체해야하는데



한쪽나사는 동봉된 육각렌치로 풀리는데 한쪽은 헛돈다 반드시 별나사가 필요

드뎌 샤오미 드라이버를 사용할때... 잘풀린다 요거 드라이버 없으면 헛돌아서 고생들 하실듯....(아래 사진)



그담 반대편도 교체해야하는데(아래사진)

고정핀을 제거하려면~~~



위에 살짝 틈이보이는곳에 아래 사진 연출한거처럼 송곳을 저기에 꼽고 위로 올리면 쉽게 빠진다

위사진 처럼 딱 들어맞는다



이제 하우징 옆 커버를 체결해야하는데.. 잘 안맞는다 (아래 사진들)

반드시 한쪽커버는 원단이랑 중봉 조립하기전에!!

먼저 조립을 시도 하는것을 추천 ... 다조립하고 마지막에 옆 커버들하려하니 원단이랑 모터랑 등등 더 혼란스럼

잘 안껴짐 .. 주말에 설치전에 다시  빼서 ... 깍던 자르던 해서 다시 조립해봐야겠음...



조립은 완성.....



그리고 커튼박스 설치전에 제미 스마트 블라인드 모터는 SmartThings랑 먼저 연동을 하고 거는것을 추천....



주의사항 정리



1. 하우징 옆 커버 젤먼저 체결 미리 해두고 시작하자

2. 크라운 교체시에 손톱말고 송곳으로 머리써서 잘 교체하자?

3. 크라운 별나사 한쪽 헛돌수있으니 ... 별 드라이버를 구비하자?(샤오미 만얼마밖에안함)

4. 원단 체결은 방향등이 중요하니 위에 스샷 세개 잘보고 따라하자

5. 커튼박스에 달기전에 모터부터 SmartThings 에 페어링 하고 달자



나머지는 주말에 ... 이제 자야지 ㅠㅠ



※ 우리 부부가 직접 구매하고 사용한 후기입니다.





정리해야지 해야지 하다가 미루던... 집의 네트워크를 하나로 묶는 방법



아래 그림에서 가장 중요한건 파란색이다 우선 쭈욱 보자(LAN 타입만 표시함)

포인트는 요거

1. 빨간 통신사 모뎀에서 거실의 LAN을 통해 하늘색 공유기에 연결

2. 하늘색 공유기의 Port1을 거실의 전화선꼽는곳 파란색 TEL에 연결

3. 그 TEL에 연결된게 단자함 파란색 16PORT Switching Hub에 연결

4. 그리고 스위칭 허브가 각방 랜과 전화선에 쭈욱 연결



이해되었나요?



안되었다면



사진 보면서 한번 더 설명 하겠음다

우선 단자함 모습(설치완료됬을대 모습입니다)

간단히 설명드리면

1. 맨뒤에 벽에 붙어있는 하얀것 각방에 전화선과 랜선을 연결해주던 100M급 Switching hub

2. 아래 NETGEAR라고 되어있는게 기가빗 지원하는 Netgear 16port switching hub

3. switching hub 오른쪽위에 걸쳐있는게 SKB 통신사 모뎀

4. 회색선이 전화선

5. 파란색이 LAN선

* 용도만 구분한거지 Cable은 똑같은 LAN 케이블입니다.



100M급이라서 저는 기가를 지원하는 Netgear 16 port를 샀습니다.



자 위에 초반에 설명했던것을 하나씩 봅시다

1. 빨간 통신사 모뎀에서 거실의 LAN을 통해 하늘색 공유기에 연결

위 사진에서 D라고 표시된 케이블이 밖에서 들어온 통신사 LAN 케이블입니다.

당연히 통신사에서 제공해준 Modem WAN에 꼽아야겟죠?

그다음 모뎀의 포트 한곳에 "거실 1" 파란색선을 꼽았어요 요선은 실제 거실에 있는 LAN 단자와 이어져있어요



아래 사진에서 PC에 해당하는 곳과 연결되어있죠



PC에 꼽은 LAN Cable을 거실에 있는 공유기 (아래 사진에서 우주선같은거) 의 WAN에 꼽습니다.



2. 하늘색 공유기의 Port1을 거실의 전화선꼽는곳 파란색 TEL에 연결



WAN에 꼽고 Port1에 LAN을 꼽고 위에 첨에 PC TEL 보이던 곳에서 TEL부분으로 꼽습니다. 그 TEL은 단자함에서 어디냐?

아래 사진에서 회색선 "거실 1" 이 보이시죠? 져부분이 거실의 TEL과 연결된 LAN Cable이에요 그 선을 어디다?





3. 그 TEL에 연결된게 단자함 파란색 16PORT Switching Hub에 연결

각방으로 전달해줄 Switching Hub의 Port1에 연결을 하면?

이제 남은 15개 포트에서 나가는 선은 다 동일 네트워크가 되는겁니다.

4. 그리고 스위칭 허브가 각방 랜과 전화선에 쭈욱 연결

각방 이름이 적힌 파란색과 회색선들을 쭈루루루루루룩 연결을 하면 끝



그럼 각방에 아래 사진처럼 PC 또는 TEL이 있을거에요

거기서 LAN 을 꼽고 각방에서 사용하시면 모두 한공유기에서 연결된것과 같은거죠

아래 사진 컴퓨터방을 보면 PC 부분에 랜선을 꼽고 8Port Switching hub에 연결해서 다시 퍼트려서





반대편 벽에 TEL이 있어서 거긴 전 Desktop과 연결해뒀답니다~~~



이렇게하면 집의 모든 네트워크가 하나로 묶인거에요~~~


  1. Favicon of https://illestk.tistory.com BlogIcon respect. 2020.05.13 10:59 신고

    좋은정보 감사합니다.
    결국 SKB->MODEM->공유기->netgear 스위칭 허브 로 연결하여 네트워크를 하나로 묶으신거 같은데,
    이렇게 하면 공유기에서 스위칭허브에 물린 장비들을 모니터 할 수 있는지요?
    유/무선 상 속도나 다른이슈는 없나요?

    • Favicon of https://blog.weekendproject.net BlogIcon 붱이붱이 2020.05.14 02:32 신고

      모니터가 어떤 의미인지는 모르겠으나 스위칭허브가 usb 허브 한곳에 여러개 꼽는거랑 비슷한거라 모든 공유기 하나로 다 연결되어있는 상태고 무선은 당연히 상관없고 유선은 여러곳 거칠수록 손실이 있겠지만 기존 방으로 퍼지던 스위칭 허브보단 지금 사용하고 있는게 월등히 좋아서 크게 문제는 없고 스위칭 허브 거쳐서 연결된 데탑에서 속도는 잘나올땐 900Mbps나옵니다

    • Favicon of https://illestk.tistory.com BlogIcon respect. 2020.05.20 17:48 신고

      넵 모니터한다는게 공유기에서 허브에 물린장비들이 보이는지 여쭤본거에요~
      어떤장비가 연결이 되어있는지.. ㅎㅎ

      그리고 저렇게 구성을 하셨으면 통신사 모뎀을 허브모드로 구성하셨는지요?

    • Favicon of https://blog.weekendproject.net BlogIcon 붱이붱이 2020.05.20 17:49 신고

      브릿지모드로 했어요

    • Favicon of https://illestk.tistory.com BlogIcon respect. 2020.05.21 09:41 신고

      답변감사합니다.

  2. Favicon of https://cuzmall.com/디지털-가전/지클릭커-진동-게이밍-헤드셋-g.. BlogIcon 지클릭커 2020.06.14 00:15




※ 우리 부부가 직접 구매하고 사용한 후기입니다.





[붱이 Story/IoT] - DIY 압력매트를 샤오미 도어에 연결 - 소파와 침실매트에 활용 스마트홈 자동화



DIY 압력매트를 샤오미 도어에 연결 - 소파와 침실매트에 활용 스마트홈 자동화

※ 우리 부부가 열심히 일하고 야근해서 받은 머니로 구입한 후기입니다 붱이 Story ================================== 17.12.05업데이트 도어센서는 따라하지마세요 심각한 문제가 있습니다 추후 해결 포��

blog.weekendproject.net

[붱이 Story/IoT] - DIY 샤오미 워터릭 센서를 활용한 압력센서



DIY 샤오미 워터릭 센서를 활용한 압력센서

※ 우리 부부가 열심히 일하고 야근해서 받은 머니로 구입한 후기입니다 붱이 Story 몇 달전 포스팅한 도어센서 개조 [붱이 Story/IoT] - DIY 압력매트를 샤오미 도어에 연결 - 소파와 침실매트에 활용

blog.weekendproject.net

[붱이 Story/IoT] - SmartThings 부엌 자동화 개선



SmartThings 부엌 자동화 개선

※ 우리 부부가 직접 구매하고 사용한 후기입니다. 블로그 쓸려고 사진 찍어둔건... 8월인데 급바빠져서 못쓰고 영상은 이제야 찍고 블로그도 이제야 쓴다..... 우선 자세히 아니고 대충 영상으로 ㄱㄱ 부엌 및..

blog.weekendproject.net



여태까지 여러 시도를 거쳐서~~~(위에)

오날두님이 소개해준(아래)

마지막이고 싶은 압력센서를 주문하고 2주?정도 걸려서 도착





주문한 압력센서 주소

https://ko.aliexpress.com/item/32889258403.html?spm=a2g0s.9042311.0.0.7da14c4dgJhLce









제가 사용한 도어는 미리 구매해둔 HejHome의 도어 센서(https://www.hej.life/shop/?idx=25)



아래처럼 저부분에 납땜을 하고

각 압력센서를 선을 모아서 이어줍니다



그리고 소파밑에 이렇게 배치



그리고 저는 하우징은 다시 체결하지 않고 소파틈에 그냥 이대로 두어서 잘 숨겼어요~





동작 영상 보시죠~~~

잘되죠? ㅎㅎ



=================================================

이게 정확히 그자리에 앉으면 잘되는데 쇼파가 물렁해서 그런지 옆으로 눞거나 비켜앉으면 안되네요

정확히 그 센서 위치에 앉을때만 잘됩니다 요건 좀더 생각해봐야할것같아요 아이디어있으면 주세요~





※ 우리 부부가 직접 구매하고 사용한 후기입니다.





서론

항상 폰의 문열기 모드 + 갤럭시 와치의 모드 클릭으로 문을 열고 들어왔는데

[붱이 Story/IoT] - 갤럭시 와치(SM-R810) - SmartThings 활용기

항상 아쉽고 없어보이고 ... 하던참에



돌룡이님 글(https://cafe.naver.com/stsmarthome/8738)을 보고

Beacon 재실을 하려고 했었음

6?개월전에 더됬을수도 있음. 거의 1년전에? ㅎㅎ 물품 구매한지는 오래되었음



그러다가 하려고 하면 엄청난 많은일을 해야했었음....

HA... 세팅 ...

mqtt세팅....

HA Connector 연동



옛날 추억이 되살아났지만 다시 하고싶지 않기도 한 추억임 너무 고생해서 ㅠㅠ

[붱이 Story/IoT] - SmartThings와 Home Assistant 연동하기 4탄 - HA->ST 연결(예제 재실센서)



그래서 사놓고 하 귀찮아 귀찮아 주말에 해야지 주말에 해야지 하고 넘기고 넘기고 하다가



창고에 비컨을 방치한지 거의 1년된거 같음



그러다가 요즘 IoT에 시들해지고 있었는데 재미있는것을 찾아보자!! 하다가

그래! 묵혀왔던 Beacon을 다시 세팅 해보자 했는데 도져히 세팅을 하기 귀찮은거에요 ㅠㅠ



그래서 내가 이기회에 좀더 쉽게 서버도 없고 라즈도 없고 나스도 없는분들이 쉽게 세팅할수있게 만들어보자 하고 시작되었음





본론

아래 조건을 만족해가면서 개발을...

서버(나스 라즈베리) X

SmartApp 설치 X

DTH X

BLE Scan 최소화

최대한 쉽게



회사서 머리속으로 구상을 계속 해왔죠 꽤오래 고민한듯합니다

그리고 이번 긴 연휴에 시작 해보자... 마음먹고



우선 앱이름을 정하는데 플루님의 제안으로 아주 착 달라붙는 앱이름이 탄생했습니다

영문명 OwlEye

한글명 오라이 < - 아주 착달라붙어서 ㅋㅋㅋ 오라이 오라이~70년대 아버지 세대들 감성도 있고  ....



그리고 이글은 맨날 혼자 하자하자 하면 자기와의 약속은 어기고 쉽게 포기했었지만

공개 하고 나면... 그래도 한둘의 기다리는 사람들이 있지 않을까? 해서 그럼 나도 쉽게 포기 못할거같아서

진짜 끝까지 해보고 싶은 마음에 글을 쓰고있습니다.



현재 개발하려는 시나리오는 다음과 같습니다





> 개발환경

 안드로이드(맥북도 없고 ios도 개발경험이 없어서 ㅠㅠ)



> 개발기간

 평일엔 회사다니기 바쁘니.. 블로그명에 맞게 weekend project가 될것같습니다

 최대 3개월.. 빠르면 2개월 안에 끝내고 싶네요



> 설정 관련

1. Geofence 재실

  - 기존 ST Mobile Presence와 기능 같음

2. Wifi 재실

  - 멀티로 다중 AP 설정 가능하게

  - not present 몇분 유지시 실제 끊어진걸로 인지할지 설정 가능하게(다른 좋응방법 있으면 그걸로)

3. BLE 재실

 - beacon뿐만 아니라 ble 신호 주는 어떤 기기던 추가할수 있게(현재 owntrack이나 Beacon mqtt는 beacon기기만 되는걸로 앎, 아니면 말해주세요)

 - detect 감도 지정할수 있게(이게 없으면 beacon에서 쏘는 세기를 조절해야해서 불편해서 있어야함)

 - detect될때 열릴 Door기기 지정 할수있게 자동화로 만들어도 되지만 빨리 열려여야하는 성격이니만큼 자동화서버까지 안거치게 바로 unlock 날릴수있도록 지정 가능하게





> Enter 시나리오

1. gps로 geofence 감지

2. geofence 재실 on

3. ble 스캔 시작

4. ble 디텍

5. 지정된 도어락 unlock

6. ble 재실 on (on일때 detect되도 명령 수행하지 않기위해)

7. ble scan stop <- 목표한바를 달성하였기에 stop

8. 기기의 wifi 자동으로 on (설정에서 이기능 쓸지 말지 on off 가능하게 제공)

9. wifi detect scan 시작 -> 안드로이드에서 wifi detect을 하기위해 뒤에서 대기해야함

10. wifi 연결되면 wif 재실 on





> Exit 시나리오

1. wifi disconnected x분 유지시(설정에서 옵션으로 제공)

2. wifi 재실 off

3. ble scan 시작(geofence를 벗어나지않고 가까이 슈퍼나 쓰레기 버리로 갔을경우)

3-1 geofence를 벗어나지 않고 다시 들어온경우 Enter 시나리오에서 4. 부터 다시 시작

4. geofence 벗어나면

5. geofence 재실 off

6. ble scan stop

7. ble 재실 off





위 내용을 기획하고

연휴 4일? 정도 만들어봤습니다



Geofence와 Wifi쪽 개발은 해본거지만

BLE 쪽은 첨해봤기에 BLE부터 시작하였습니다



영상 함 보시죠

엘레베이터에서 내려서 문열리는 영상과 계단으로 올라왔을때 영상입니다.





속도 참 빠르죠? 이제 OwlEye(오라이)만 설치만 하면 이렇게 될수있습니다...



중간중간 기본기능이 되면 베타 테스터도 모집하게습니다 많이들 참여해주시면 감사하겠습니다



마지막으로 앱 현재 구현된거까지만

은자가 만들어 줬어요~~








'붱이 Story > OwlEye' 카테고리의 다른 글

OwlEye(오라이) 프로젝트 시작  (6) 2020.05.05
  1. Favicon of https://www.makelism.net BlogIcon Makelism 2020.05.06 21:01 신고

    기존 제 세팅하고 비교도 안 될 정도로 반응 속도 빠르네요.
    오라이란 단어도 입에 착 붙고요.
    IOS도 되면 참 좋을텐데 아쉽습니다.

  2. 사람호랑이 2020.05.07 18:54

    감명깊게 잘 읽었습니다.
    멋지십니다!! 저도 따라 하고 시프네요 ㅋ

  3. Favicon of https://hospital82.tistory.com BlogIcon 남두오성 2020.05.14 17:20 신고

    베타테스터 신청합니다 ㅋㅋㅋ
    이게 재실 시나리오 끝판이네요. ㅋㅋ
    너무 감사합니다.

  4. Favicon of https://tariat.tistory.com BlogIcon tariat 2020.05.17 12:02 신고

    재미있게 잘 봤습니다. ㅎ




영상부터 보고 가세요~

부엌에 헤이홈x반디 스위치 3구 연결하였고 아래 부엌매트 밟으면 자동으로 켜지고

세탁실에 헤이홈x반디 스위치 1구 연결하고 SmartThings 모션 센서 감지되면 세탁실 조명 켜지게 해두었습니다.



기존 SK에 납품했었던 반디 스위치랑 헤이홈 고퀄이랑 콜라보해서 이번에 처음 출시된

2선식 Zigbee 스위치 1구 2구 3구 세종류가 있습니다.

(DTH만들기 위해 샘플을 1구 3구 하나씩 받았습니다, 나머진 직접 구매함, 포스팅은 알아서 솔직하게 쓴거임 눈치안봄)



2년넘게 우리집 리피팅과 조명을 담당했던 eZex를 대신하게될 놈이다.

(고생했음 한번도 말썽안일으키고 기술력을 인정했던 eZex)



이번 반디의 특징을 타사와 비교해보자면

  헤이홈x반디 이젝스 다원
스위치 방식 전자식 회로 전자식 회로 릴레이 스위치
딜레이 X X 반박자 느린 딜레이
소리 X  beep음이 있음 릴레이 고유 소리 발생
리피터 유무 O O X
최소 부하 전력 5W 30W 8W
가격대 5만원대 6만원대 B2B만 판매가능 4만원대
디자인(주관적) 너무작은 버튼.... 그냥 별루임 ㅠㅠ classic한 가장 만족하는 design

나열하다보니 아직 완벽한게 하나도 없네요....



헤이홈x반디는 가격이 애매하고 디자인이 별로고

이젝스는 디자인.... 가격 그것보다 b2b만 판매하고...

다원은 디자인 가격은 최곤데, 가장 중요한 리피터가 안되고 릴레이 방식....으로인한 단점.. 특히 딜레이는 못참겠음



다음 세대들을 기대해봐야할듯요

반디가 디자인 바꾸는게 가장 빠를듯... 가격좀 낮추고...



설치방법은 dth는 매번 제꺼 하는 방식으로 IDE에서 아래 방법으로 github 소스 복붙으로 하시면 됩니다.



아래 DTH Self publish 하신뒤에 스위치 paring 시도하시면 1구는 자동으로 로컬로 해주고 2구 3구는 cloud로 될겁니다



Bandi 말고 꼭 "Integrated ZigBee Switch"  요거를 self pubilsh하세요

https://github.com/WooBooung/BooungThings/blob/master/devicetypes/woobooung/integrated-zigbee-switch.src/integrated-zigbee-switch.groovy



뉴앱에서 위에 DTH Self publish하신뒤에 pairing 시도하면 아래처럼 될겁니다




  1. 궁금합니다 2020.07.11 00:39

    반디스의치를 설치하고 dth까지 설치하면 별도의 허브 구입 필요없이 스마트폰과 갤럭시 홈 미니의 삼성싱스로 음성구동이 되는건가요?

    • Favicon of https://blog.weekendproject.net BlogIcon 붱이붱이 2020.07.11 00:40 신고

      아뇨 허브는 필수에요 ㅎ

    • 궁금합니다 2020.07.11 22:52

      dth가 장치드라이버라고 생각하면 된다고 하던데 그럼 이 장치는 원래 스마트싱스에서 지원하지 않는 기기라 dth 설치가 필요한건가요..? 그리구 zigbee는 주파수가 만국통일 이라고하던데 zigbee로 구동되는 부품들은 모두 스마트싱스에 등록이 가능한가요..? 자꾸 질문드려 너무 죄송합니다..

    • Favicon of https://blog.weekendproject.net BlogIcon 붱이붱이 2020.07.11 23:09 신고

      네 공식지원되는 dth가 없어서 만들어 쓰는거구요 직비는 국가타지않고 만국 공통 맞구요
      제조사서 직비스팩에 맞게 개발된거면 왠만하면 st에서 다됩니다... 다만 맞는 dth가 없다면 개발을해야겠죠?


※ 우리 부부가 직접 구매하고 사용한 후기입니다.



블로그 쓸려고 사진 찍어둔건... 8월인데 급바빠져서 못쓰고



영상은 이제야 찍고 블로그도 이제야 쓴다.....



우선 자세히 아니고 대충 영상으로 ㄱㄱ



부엌 및 다용도실 자동화

영상은 봤으니 상세 설명 큼지막한거 두개만 소개 하도록 하겠음.





식탁등 자동화 - 모션센서 이용





우선 간단한 식탁부터



이젝스 스위치를 달긴했는데 싱크대쪽은 Aeon가지고 조도랑 모션으로 자동화를 잘쓰고 있었지만

식탁등은.... 도죠히 언제 자동으로 켜지게 해야할지를 감을 못잡아서 수동으로 쓰고있었다....



그러다 식탁 밑에 청소하러 들어갔다가 우연히 든생각으로 해보았더니 잘되더라....

아래는 우리집 식탁모습

식탁밑 모퉁이에 이렇게 모션센서를 달았다 이렇게 되기까지 여러번 실험을 했지만 현재 2달넘게 이상태이다.

설명을 간단히 그림을 그리면 식탁을 그냥 지나갈땐 켜지면 안되고(ok 영역) 식탁에 앉았을때만 켜져야 하는데 위 사진데로 설치하면 진짜 의자를 꺼내서 앉았을때만 켜진다. 물론 반대편에 앉아도 켜진다

켜지는건 아주 나이스하다 진짜 필요할때만 켜진다



if 식탁 모션센서가 감지되면

then 이젝스 식탁등 3번을 켜라



단, 아직도 조율중인건... 꺼지는 타이밍을 못잡고있다.....



if 식탁 모션센서가 2분동안 움직임 없음이면

then 이젝스 식탁등 3번을 꺼라



현재는 웹코어 stay로 2분이상 움직임이 없으면 꺼라로 해두었는데 티비에 정신없이 팔려서 앉아 있다보면 2분은 금방이다 꺼지면 그때마다 다리를 떨어서 다시 킨다.....



요건 약 5분으로 잡으면 밥다먹기전엔 안꺼질까 싶기도 하다... 현재는 2분으로 그럭저럭 만족하게 쓰고있다.. 다리떨면 바로 켜지니....

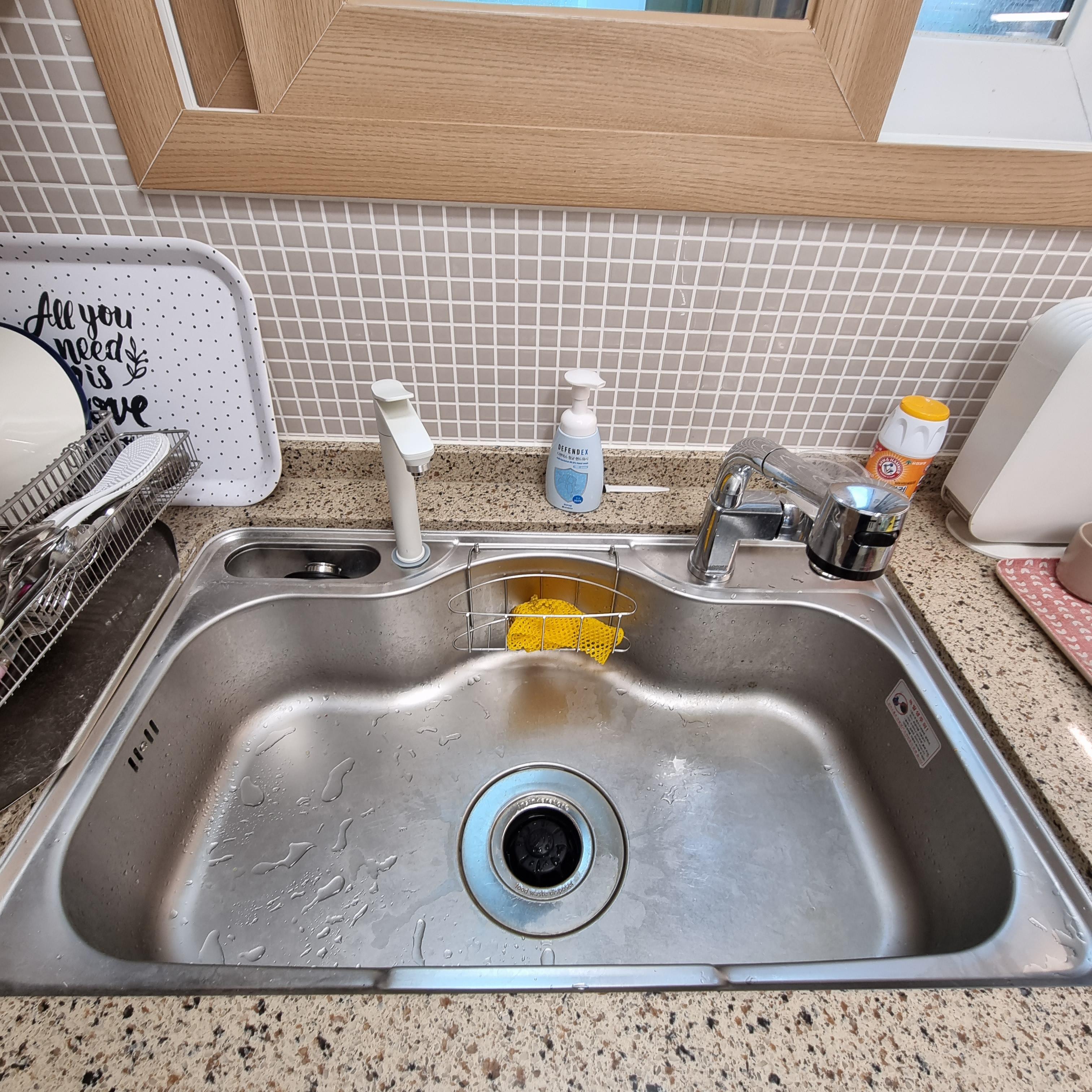

부엌 설거지 및 요리 영역 - 모션에서 압력센서로 변경





그다음 부엌 설거지 및 요리 영역 자동화

요기는 2년동안 Aeon센서의 조도와 모션으로만 자동화를 썼다



if 조도가 낮고 모션센서가 감지되고 이젝스 등이 안켜져잇으면

then 이젝스 등을 켜라



if 모션센서가 미감지 2분이 되고 이젝스 등이 켜져있으면

then 이젝스 등을 꺼라



헌데 영상에서 보면 다용도실에 쓰레기를 버리러가거나 빨래감을 넣으러가거나

싱크대쪽 볼일이 없는 경우에도

부엌에 진입만하면 모션센서 감지가되서 싱크대부분의 이젝스 스위치가 on이 되어버리곤 했었다...



진짜 요리할때 설거지할때만 켜지고 꺼지는 타이밍을 2분보다 더 단축시키고 싶어서

모션이 아닌 발매트 부분에 압력센서로 배치하였다(침대랑 소파에 쓰던게 잘안됬었는데 다뜯어서 하나로 이었다)





그리고 워터릭 센서에 연결할수 있는 도구?

(네이버 카페 신짱님께서 친히 설계해서 3D Printer로 만들어주셨다 너무 감사합니다)



위 도구를 SmartThings의 Water Leak 센서에 거치를 해주고



하나로 이은 압력센서의 선들을 연결해서 조여주었다.



그리고 싱크대밑으로 안보이게 놓고



덮개를 덮고..... 발매트를 덮어서 감쪽같이 숨긴 모습

https://github.com/WooBooung/BooungThings/blob/master/devicetypes/woobooung/pressure-sensor.src/pressure-sensor.groovy

그리고 dth를 개조하여 워터릭을 presence 센서로 인식하게끔 git hub에 올려두었다.

위 dth를 self publish한뒤에 st 워터릭을 허브에 연결하면 presence로 인식되어서 쓸데없는 shm 경고 알람이나 이런것을 벗어날수 있다.



이렇게 하고 자동화를 아래처럼 변경하였다.



if 조도가 낮고 압력이 감지되고 이젝스 등이 안켜져있으면

then 이젝스 등을 켜라



if 압력메트가 30초 동안 감지 안되고 이젝스 등이 켜져있으면

then 이젝스 등을 꺼라



이렇게 변경함으로써 필요할때만 켜지고 기존 2분대비 30초로 줄여서 진짜 필요할때만 켜져있게 되었다.



※ 공감 및 댓글 한마디는 포스팅하는데 큰 힘이 됩니다.



※ 우리 부부가 직접 구매하고 사용한 후기입니다.





아기나무집님의 각종 메신저 Connector가 개발된 가운데



내용설명은 오날두님 Youtube로 대체



헌데 사용하려면 Webcore가 반드시 필요했다...



복잡하고 더 자세히 하려면 당연히 WebCoRE로하고



간단한문장을 쉽게 만들기위해 제작되었다





Owl Messenger bot을 설치하려면 또 오날두님 영상 참고



여기서

위정보로 IDE사이트에서 My smart apps에서

"Owl Messenger Bot"을 추가하시면 준비완료



Classic앱으로 와서 나의 앱스에서 하나 만들어보겠음





노티 받고싶은 내용을 쓰고 받고 싶은 봇을 선택하시면 됩니다.

저는 카톡봇이랑 텔레그램 봇이 설치된 상황

라인쓰시는분은 라인 봇을 설치하고 하시면됩니다.





만들고나면 아래와 같이 SmartApp이 하나 추가된걸 볼수있습니다.







Test Switch를 On하면 노티가 두군데서 오게 했으니 위와 같이

노티가 두개 온걸 볼수있습니다~~

아주 간단하죠?



※ 공감 및 댓글 한마디는 포스팅하는데 큰 힘이 됩니다.


  1. 2020.08.31 13:51

    비밀댓글입니다


※ 우리 부부가 직접 구매하고 사용한 후기입니다.



예전부터 이뻐서 갖고싶었는데 SmartThings 연동이 안되서 구입 안하고 있던 제품



Awair



온도 습도 CO2 VOC 미세먼지 측정이 가능한 기기



처음 한대만 거실에 구입햇는데



너무 이뻐서 한대더 구입해서 안방에 둠







그리고 산이유는 API를 OPEN하여서 ST에 연동을 할수 있게되서 구입하였다

하루만에 만들어버림 ㅋㅋ



1. Awair 1세대 모습

사용가능한 센서 항목은 [temp, humid, co2, voc, dust]

1세대는 dust값을 PM2.5인지 PM10인지 몰라서 우선 PM10에 표시하도록했음





2. Awair Mint

사용가능한 센서 항목은 [temp, humid, voc, pm25, lux]

특이점은 lux가 있다는것... 그리고 co2 측정이 불가



3. Awair 2세대

사용가능한 센서 항목 [temp, humid, co2, voc, pm25]

pm10이 없는게 아쉽긴하지만...





SPL항목은 소음 db 값인데 Awair Omni라고 비지니스 모델에만 있는듯 그래도 혹시 모르니 만들어둠





> 설정 방법



1. 우선 Awair Access Token을 받아야한다.



주소는 https://developer.getawair.com/console/access-token

불러오는 중입니다...

받는법 어렵지 않으니 받는다.



2. github 연동 한뒤 SmartApp과 dth 설치 - ide 사이트에서



해서 My SmartApp에가서 Update repo하면 Awair있는데 그거 publish

그리고 My device handler가서 Update repo에서 Awair publish



그전 제 블로그들 보면 자세히 방법있으니 보고 해보세요~~



3. Classic 앱을 통해 SmartApp 설치





아까 받아둔 Token 넣고 save

아래 Tab belot to log in어쩌구 저기 클릭해서 복사 붙여도되고 미리 복사해두면 바로 넣어도되고...



Save하고 나서 다시 진입해보면 아래와같이 정보가 보이면 성공

Devices에 있는거데로 자동으로 추가 됨

이제 Awair도 자동화로 쓸수있어서 좋다~~





※ 공감 및 댓글 한마디는 포스팅하는데 큰 힘이 됩니다.


  1. hh 2019.05.13 19:23

    안녕하세요 예~전에 올리신 샤오미 스마트 커튼 질문드리고 싶은게 있는데

    요거 혹시 미홈 허브 말고 삼성 ST만으로도 연동이 되는건가요?

    도움 미리 감사드립니다 ^^

    • Favicon of https://blog.weekendproject.net BlogIcon 붱이붱이 2019.05.13 21:48 신고

      네 직비타입 샤오미커튼을 구입하시면 샤오미 게이트웨이 허브 없이 st 허브에 바로붙일수있어요

  2. 2019.05.18 22:39

    비밀댓글입니다

    • Favicon of https://blog.weekendproject.net BlogIcon 붱이붱이 2019.05.19 21:00 신고

      해당사이트 가입을 하시면 등록하신 메일로 approved 메일이 올거에요 그다음 다시 사이트가면 토큰을 복사할수있어요 그토큰을 스마트앱 설치시 넣으시면되요

    • 2019.05.21 19:09

      비밀댓글입니다

  3. 궁그미 2019.09.28 00:56

    어웨어 1세대/2세대 모두 skt스마트홈 가입이 가능 할까요? 1세대와 2세대의 차이가 클까요...? 고민되네요...

    • Favicon of https://blog.weekendproject.net BlogIcon 붱이붱이 2019.09.29 21:14 신고

      skt 스마트홈은 잘모르겟어요 1세대와 2세대차이는 미세먼지 센서가 바뀌었어요


※ 우리 부부가 직접 구매하고 사용한 후기입니다.



현재 SmartThings에서는 조건으로 특정요일만 지정할뿐 공휴일이나 연차때에 대한 조건을 쓸수 없었다



그래서 Google calendar를 연동해서 오늘이 휴일인지 아닌지 구분할수있는 센서를 만들었다.





정리하자면 3가지중에 하나라도 걸리면 휴일이라고 판단하고있다



1. 요일 - 사람마다 쉬는 요일이 다르기때문에 자기가 쉬는날을 체크하면된다

2. 공휴일 - Google Calendar에서는 빨간날을 모른다 그리고 사람또는 회사마다 조금씩 편차가있으니 자기가 쉬는 날 체크하면된다.

3. TAG - 본인 연차라던가? 근로자의날(구글에서 제공안함), 회사 창립기념일, 학교 개교기념일, 그리고 격주로 생성된 일정 생성시에 memo에 #dayoff만 넣어두면 알아서 휴일로 인지된다.



이제 이 센서를 조건으로 사용하면 좀더 스마트하게 자동화 룰을 생성할수있다.



하나 예를 들면 이런거?

예전 : 매일 일출시 커튼 열어를 했던것을

이제 : 매일 일출시 && 휴일이 아닌날에 커튼을 열어로



New SmartThings 앱에서도 룰로 사용할수있습니다~









첫시작 Google Calendar API Client ID 받기



우선 일루 이동

https://console.developers.google.com



Google Cloud Platform

하나의 계정으로 모든 Google 서비스를 Google Cloud Platform을 사용하려면 로그인하세요.

accounts.google.com



이동하면 프로젝트가 없을것이다 프로젝트부터 만들자





프로젝트를 만든다음에 이제 Google Calendar API를 Enable하자 아래 따라~~





이제 Enable은 됬고 OAuth client ID를 발급받자

아래따라~~~







위에 보이는 client ID와 client secret 아이디를 복사해두자

이때 복사 못했어도 다시가서 볼수있다



복사는 끝났고 이제 github의 코드를 가져와야한다

방법은 오날두님 Youtube로 대체



github 정보는 위와같으니



SmartApp 설치시에 필요작업은

위에 복사해둔 client ID, client secret 넣고 oauth enable만 하면 끝



그리고 DTH도 같이 꼭 publish하고



그리고 Classic SmartThings 앱으로 가서 아래와 같이 설치 ㄱㄱ





Save를 하게되면  이제 설정은 끝

아래처럼 Device가 생성이 될것이고

구글 캘린더에가서 일정을 만들때

메모에 #dayoff 를 작성해두면 그날을 휴일로 인식하게끔 되어있다.









궁금한점은 댓글주세요



※ 공감 및 댓글 한마디는 포스팅하는데 큰 힘이 됩니다.


  1. Favicon of http://breadzini.kr BlogIcon Breadzini 2019.04.27 17:16

    와.. 이 부분 정말 제가 필요했던 기능..! 하지만 저는 홈브릿지 기반 홈킷 만 사용하고 있어서 찾아보니 이런게 있더라구요. > https://www.npmjs.com/package/homebridge-calendar 아직 테스트 해보진 않았지만 홈브릿지 사용자는 이 쪽을 활용해봐도 괜찮을 것 같네요.

  2. 겨울이다 2019.06.03 09:16

    제가 적용해보니 하루에 한번 리프레쉬가 안되는데.
    혹시 따로 설정해줘야 하는게 있나요?

    버튼을 눌러 리프레쉬를 하고 있긴한데.

    지금도 6/1일을 찍고 있습니다.

    • Favicon of https://blog.weekendproject.net BlogIcon 붱이붱이 2019.06.03 23:27 신고

      안녕하세요 아닙니다 기본적으로 3시간마자 리프레쉬를 하고있습니다 테스트로 생성된 디바이스의 컨피귤레이션에서 인터벌을 1시간마다로 변경하신 다음에도 안되는지 확인 부탁드려도될까요? 그리고 앱이랑 dth 최신인지 확인부탁드릴게요 0.0.4

  3. 럽2유3 2019.09.05 14:14

    안녕하세요. 이 좋은 기능을 최근에서야 알게 됐습니다.
    감사히 잘 사용하겠습니다.

    한가지 개인적인 바램이 있다면, #dayoff태그 반대기능(#workday)이 있었으면 좋겠습니다.
    공휴일 출근이라면 해당 휴일 체크를 해제하는 걸로 가능하지만.
    저처럼 분기 결산회의 참석을 가끔 주말에 하는 경우는 공휴일이 아닌 평소 쉬는 요일에 해당되기 때문에
    설정이 애매합니다.


    혹시 가능하시다면 검토 부탁드립니다.
    다시 한번 좋은 기능 만들어 주셔서 감사드립니다.

    • Favicon of https://blog.weekendproject.net BlogIcon 붱이붱이 2019.09.06 01:22 신고

      카페에도 답을 드렸지만 좋은 의견 감사해요^^ 요즘 회사일이 너무 바빠 한가해지면 꼭 말씀하신 내용 넣겠습니다 ㅎ 감사합니다

    • Favicon of https://blog.weekendproject.net BlogIcon 붱이붱이 2019.10.05 00:45 신고

      방금 업데이트했는데 한번 써보시겠어요 잘될지모르겠메요 안되면 말씀해주세요 0.0.6으로 smartapp이랑 dth둘다 업데이트 하시고 폰smartapp가셔서 save만 다시 눌러주신담에 해보세요 테그는 #workday로 추가하셔서 테스트하시면되구 workday가있으면 홀리데이나 dayoff tag 무시하게했어요

  4. 염곰 2020.10.19 09:39

    잘쓰겠습니다 ! 감사해요


※ 우리 부부가 직접 구매하고 사용한 후기입니다.




샤오미 가습기 2세대를 쓰고있는데

집의 건조함을 다커버를 못해서 하나를 더 구입하려던참에

신짱님의 신정보로 샤오미 가습기 3세대가 나왔다는 소식을 접하고

3세대를 구입함.


구입처는 여기서 구입함


https://qoo.tn/AjEzMQ/Q137600175


난 쿠폰 하나 적용해서 96달러 배송시간은 1월 15일에 주문하고... 1월24일에 받음


자세한 비교기는 신짱님이 카페에 올린 글 참고 하시길 바랍니다.

https://cafe.naver.com/stsmarthome/6441


개봉


박스~


설명서랑~


전원 케이블~~


아래에 본체~~


그아래 숨어있는 220v 돼지코~


2세대는 정사각형 모양이였는데 요번엔 직각이고 좀 작다

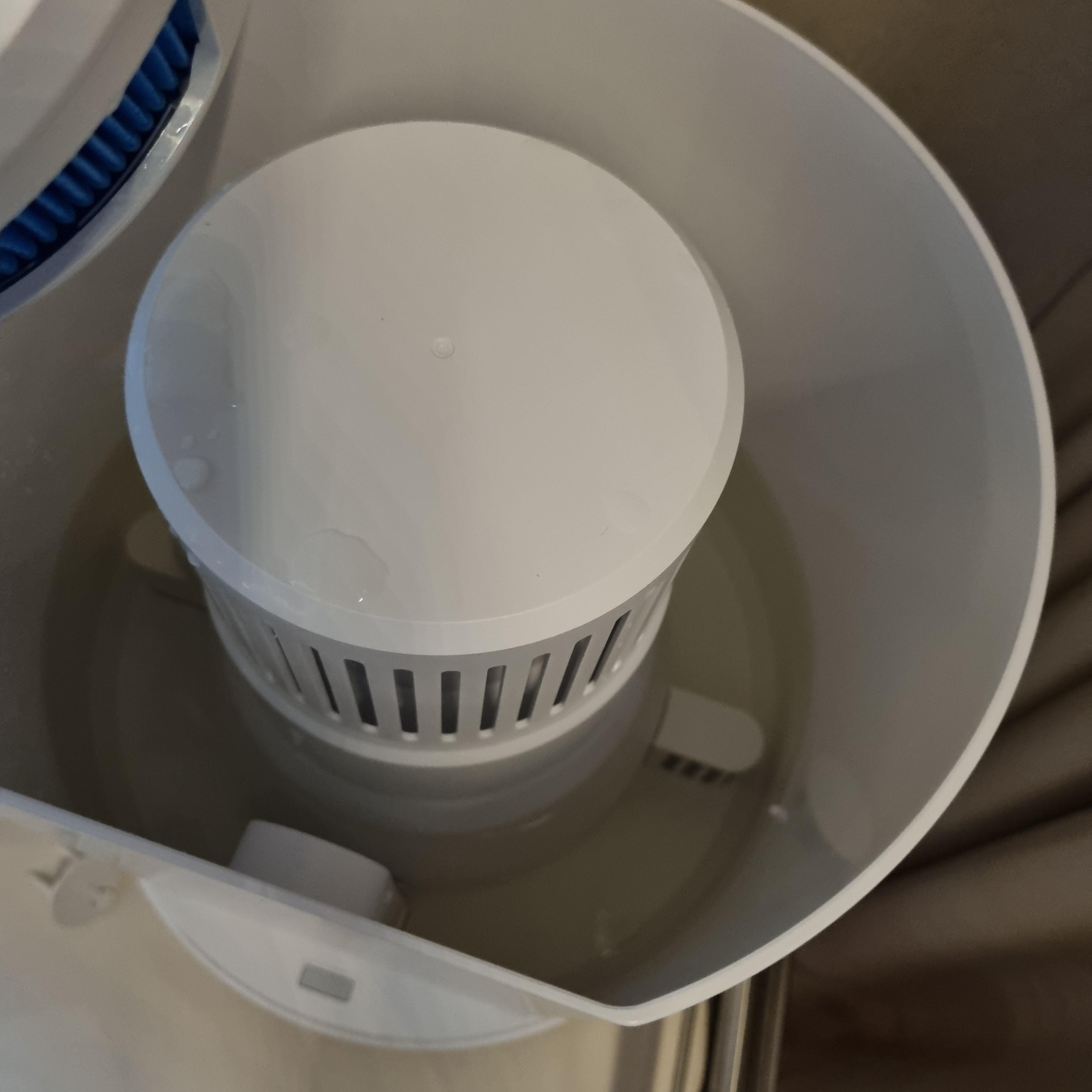

안쪽은 요래생겼고


양쪽 지지대를 왼쪽 오른쪽 빼고

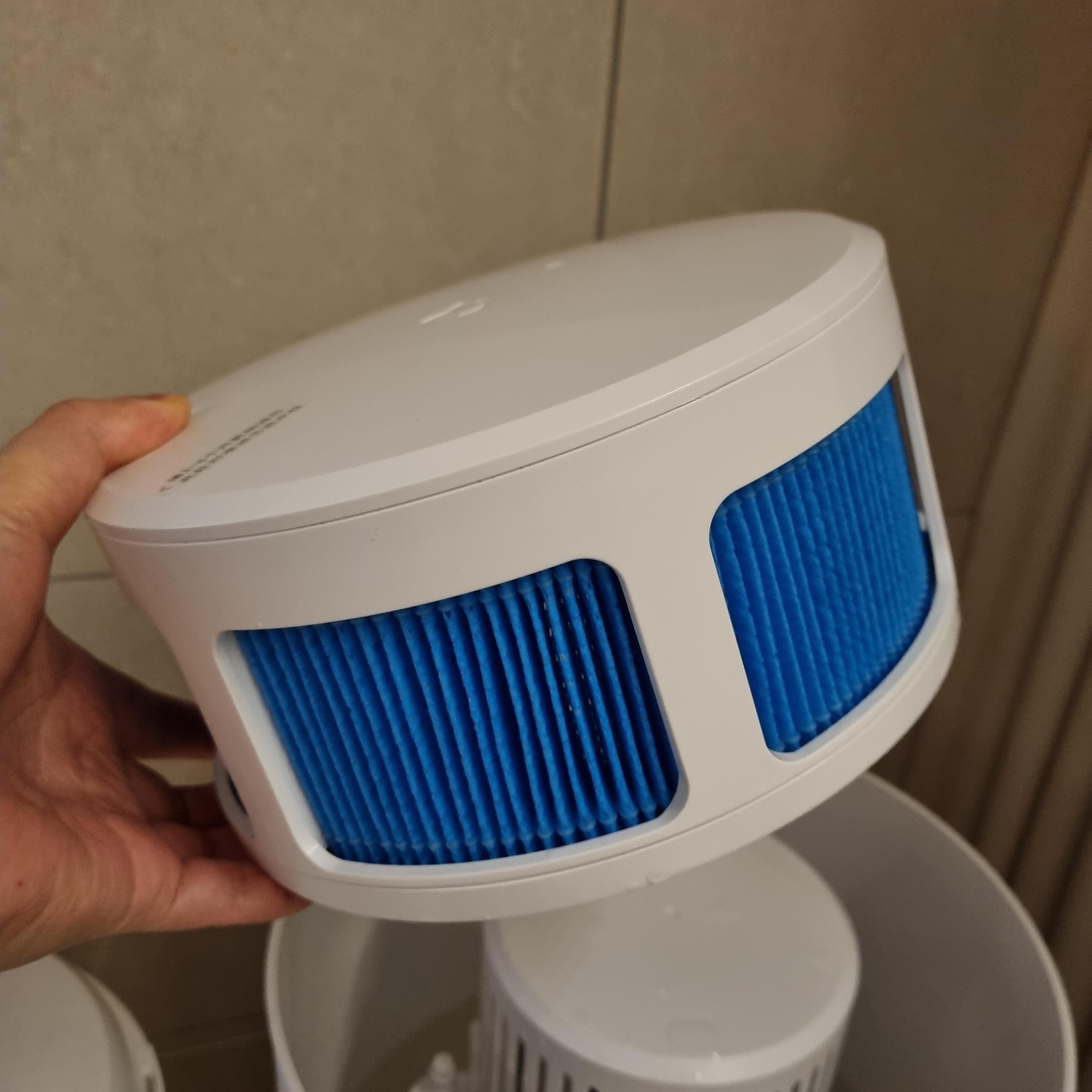

이름을 뭐라하는지 모르지만 vent인가 이게? 여튼 이걸 돌아가는 놈을 빼면 이런모습

저 메탈 소재로부터 가열을 하는것 같음



이 vent?는 2세대와 동일하게 분리해서 청소하기 쉽게 되어있음




Mi home앱에 추가


이제 Mi home 앱과 연동을 하자


아 참고로 연동해도 구글 어시스턴트에는 안뜨더라... 2세대도 안뜨던데...


선풍기는 뜨고 왜 가습기는 안뜨고 중구난방인지..


여튼


가습기 전원을 켜고 미홈 앱을 열면


"새 기기 발견됨" 노티가 있어서 누루면 바로 추가가 가능하다.




공유기 선택하면 알아서 기기 추가 완료~~




3세대는 아래와 같이
레벨4단계 조절과 on/off... 이게 다인것같다.




2세대는 물양도 디테일하게 나오는데 3세대는 그렇게 안나오는듯 하다.

근데 UI도 다른팀이 만든건지 통일이 안되어있다...






물 탱크 크기


이제 물담는 양을 비교해보자

2L의 물을 담고 얼마나 차나 보자~



3세대는 2리터가 약 3분의 2정도 찬거같다.


2세대는 두칸정도

2세대에 비해 오래 쓸순 없을것 같다.




3세대의 가열 기능


3세대만 있는 기능인데 따뜻하게 물을 유지시켜준다...

이게 왜 좋냐?


2세대 사용시에 틀어놓으면 차가운 바람이 나오면서 방온도를 낮추게된다.


그래서 새벽엔 춥다고 느낄때도 간혹 있었는데


3세대는 단계별로 바람세기 + 온도가 올라가게된다.



설명서를 보면 2단계부터 가열이 이루어지며


2단계 25도

3단계 35도

4단계 50도


로 유지시켜준다.


그리고 2세대는 물주입구 부분 = 바람 나오는 부분 이였는데


3세대는 물주입구부분과 바람나오는 부분(화살표)이 다르다


3단계도 돌리면 따뜻한 바람이 나오는걸 느낄수있다.



전력량 및 소음 크기


이번엔 전력량 및 소음이 어떤가 유투브를 통해 보자~



설명을 하자면 Actiontile을 통해 SmartThings Smart plug 두개를 각각 연결하여

전력량을 각 단계별로 측정을 해보았다.


단계별로 올리다가 3단계부터 3세대의 전력량이 700W가 넘게 올라가는것을 볼수있는데


이유는 위에 말한 가열때문이다. 해당 단계의 온도를 맞출때까진 엄청나게 전력량이 올라가는것을 볼수있는데


동영상엔 표현되지 않았지만 몇분 뒤 물 온도가 맞춰지면 4W대로 내려온다.


2세대는 항상~~ 4이하로 유지되는것을 확인할수 있다.

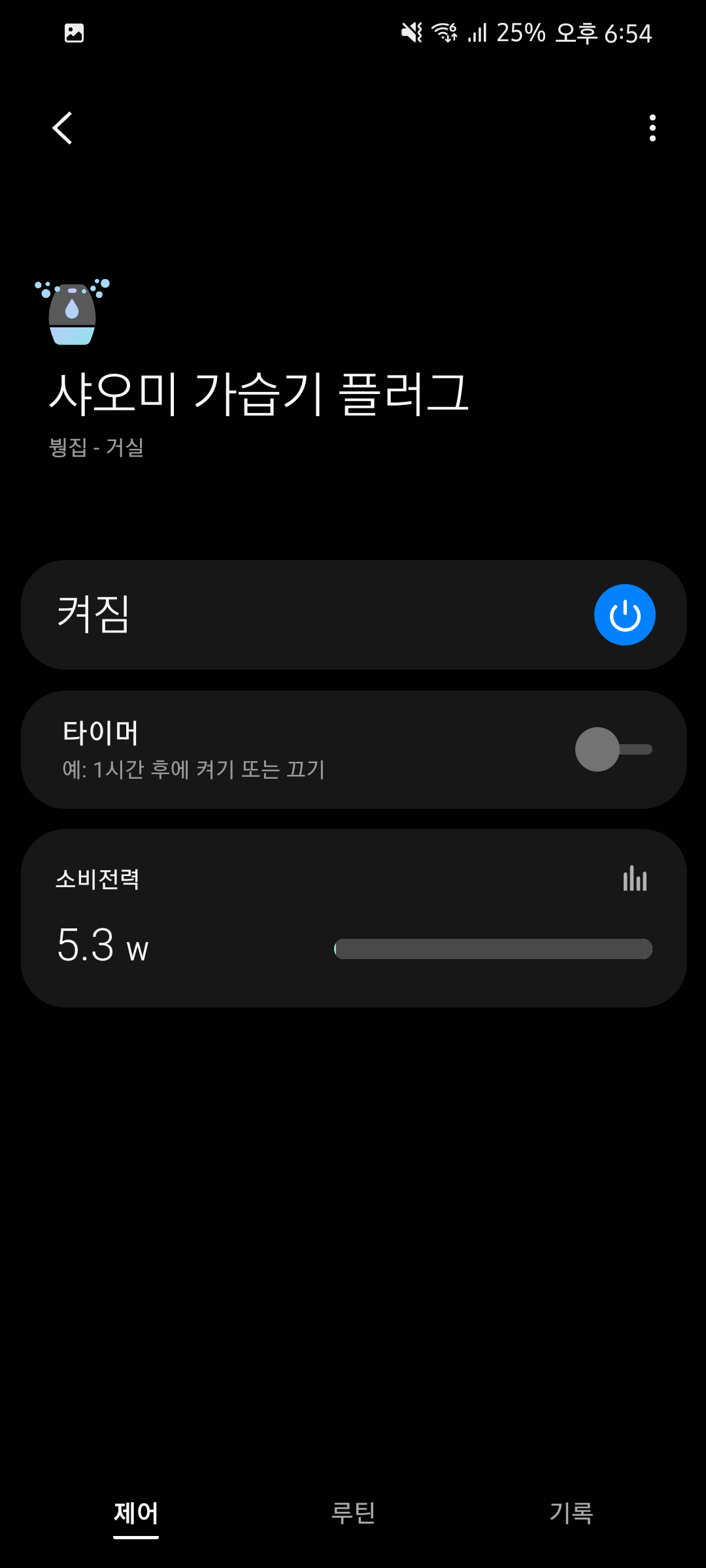

꺼져있을때의 전력량 2세대 3세대 전력량

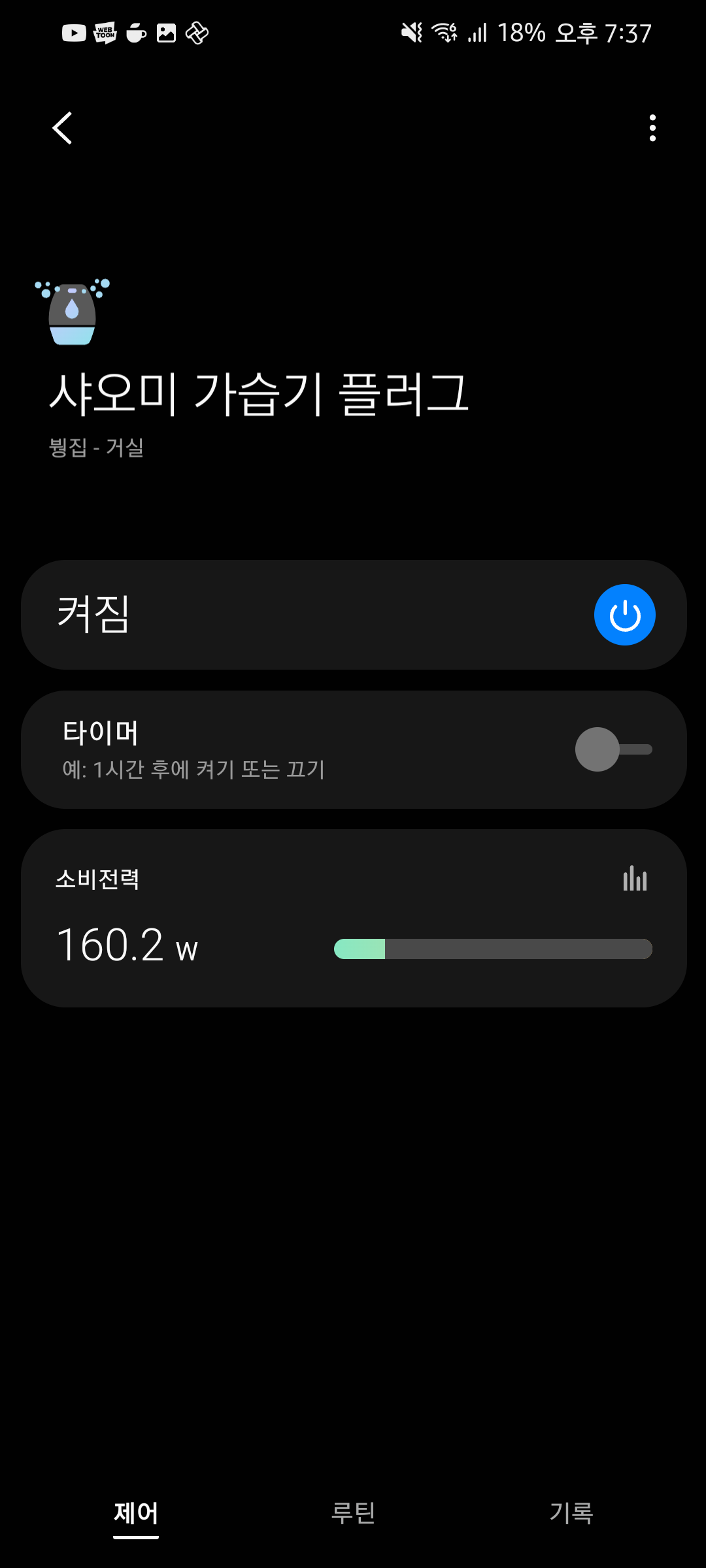

가열될 당시의 전력량




가열이 다되고 평소때의 전력량(2세대는 3단계 마지막 세기, 3세대는 3단계일때)



그리고 소음은 2세대에 비해 3세대가 더 소음이 더있는 편이다.




그외 비교


2세대는 앱없이 단계변경이 가능하고 현재 단계 상태를 바로 알수있었다.


그리고 물양을 % 단위로 확인 가능하였지만.


3세대는 on off만 가능하고 현재 모드가 몇인지 알수없다..


물양 체크도.. 알수없다...



내 결론은..


3세대 좋은건... 그냥 가열이 가능해서 온도유지가 가능하다...뿐인것 같다...



SmartThings 와 애플 홈킷 연동

그외 IoT SmartThings와 애플 홈킷 연동은 카페 Mi connector 통해 확인하시길 바란다


https://cafe.naver.com/stsmarthome



주말엔 나도 연동해야지~~



※ 공감 및 댓글 한마디는 포스팅하는데 큰 힘이 됩니다.



+ Recent posts
