※ 우리 부부가 직접 구매하고 사용한 후기입니다.

[붱이 Story/IoT] - SmartThings 자동화 이해하기 - 기본 원리 및 트리거란?

[붱이 Story/IoT] - SmartThings 자동화 이해하기 - 선행 조건 알고 쓰자

이번 내용은 "이 상태가 일정 시간 유지될 때" 즉 웹코에서 Stay라고 불리는 기능과

Switch류들 동작에서 "켜기"를 선택하면 나타나는 "자동 끄기" 에 대해서 얘기해보려고합니다.

예시를 들어 설명하는게 좋을것 같네요

간단히 예제 상황은 이렇습니다

기기는 두개가있습니다.

"현관 앞 모션센서", "현관 앞 휴 전구"

> 자동화 목표

"누군가 현관앞에 지나갈때 전구가 켜지고 아무도 없을때 전구를 꺼지게 하고싶다"

어떤 자동화를 만들면 될까요?

초반에 입문하신분들은 아마 대부분 이렇게 만들꺼에요

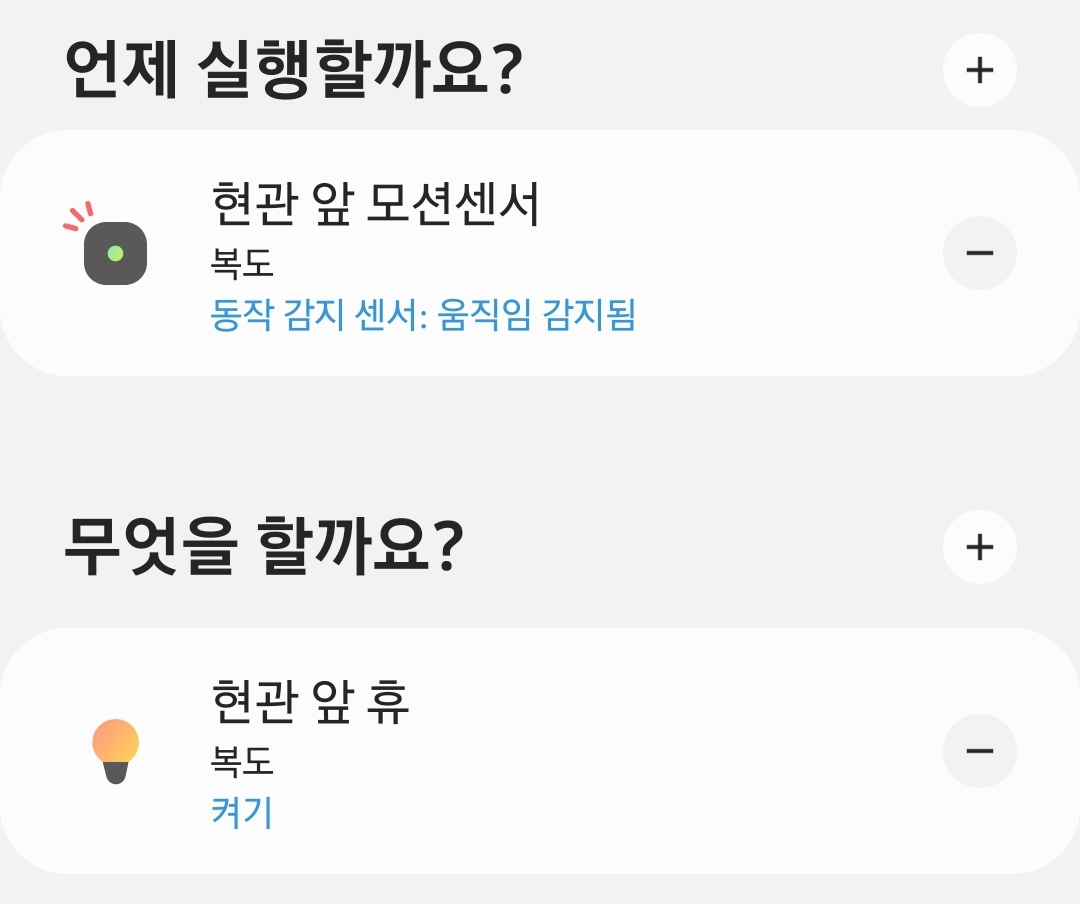

1. 초기버젼

모션감지되면 켜기	모션 감지 안되면 끄기

그래도 동작은 잘될꺼에요 근데 이렇게 만들면 아직 현관에 있지만 신발끈을 묶거나? 할때 움직임 감지가 안되서

전구가 꺼져버리면 머리위로 손을 흔들거나 몸을 크게움직여서 다시 켜지게 하곤하겠죠?

그럼 좀더 좋은건 없을까요?

2. 자동 끄기 기능 사용하기

요건 자동화 하나만 만들어서 켜고 끄고를 자동으로 할수있어요! 너무좋지요?

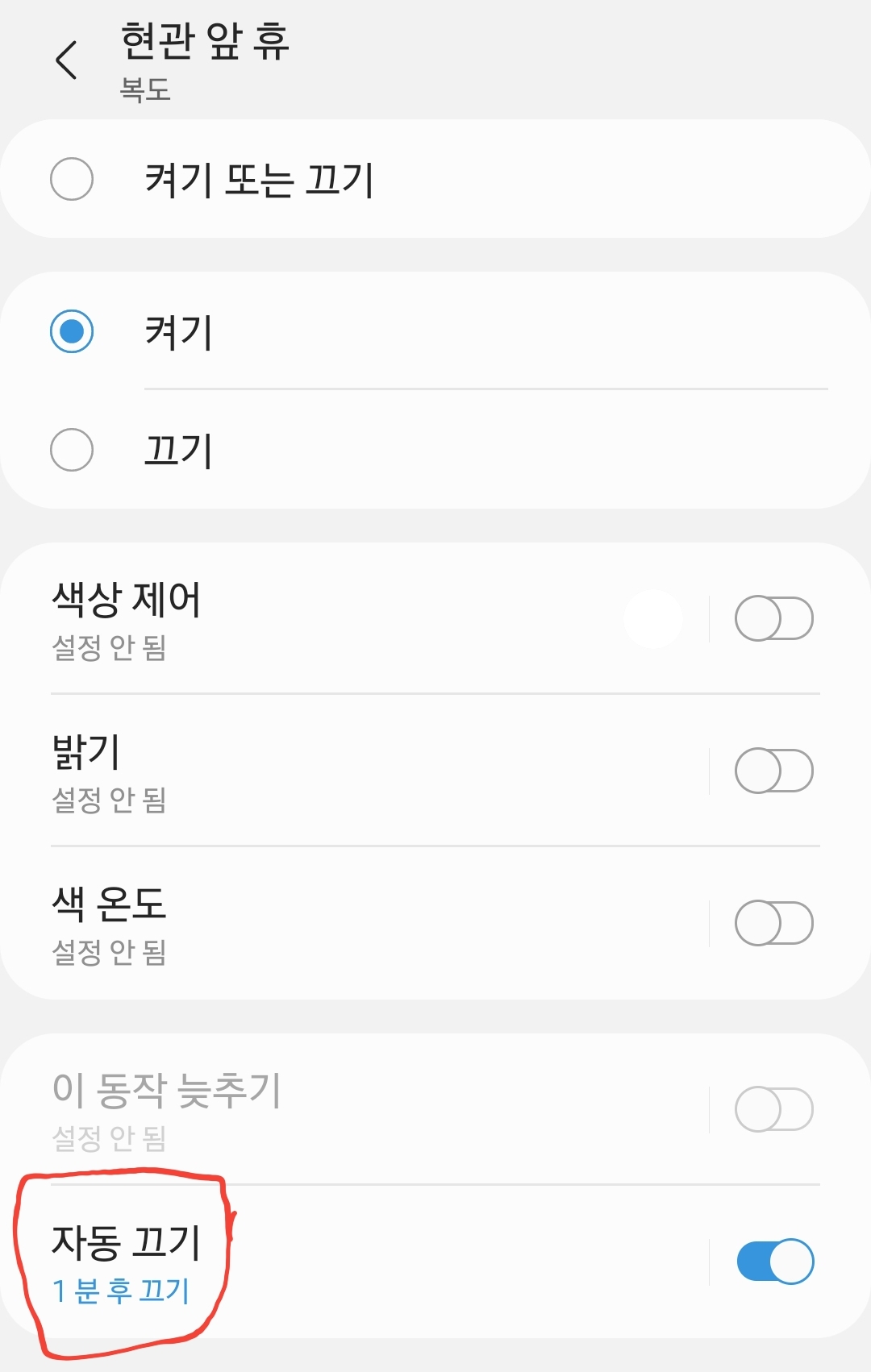

현관앞에서 보통 저는 1분이상 머물지 않는다고 생각해서 켜진뒤 1분 후 끄도록 "자동 끄기" 를 설정했어요

이 자동 끄기의 매커니즘은 살짝 복잡한데요

시간으로 설명드릴게요

요렇게 보면 이해되실까요? 원래는 처음 0:00에 켜지고 1분뒤니 1:00에 꺼져야하지만

1분 사이 움직임이 또 발생되서 켜짐 명령이 한번더 날라갔어요 그래서 앞에꺼 자동꺼짐을 무시하고 연장되서 1분 25초에 꺼지게 되는거죠

이기능이 자동 끄기 기능이에요

근데 이게 다 커버못하는 한 가지 사항이있어요 아래사항인데요

이해하셨을까요? ST 정식센서의경우 20초 인터벌이지만

그사이 움직임이 있으면 움직임 상태가 계속 연장되서

"움직임 없음"이 계속 연장될수가있어요

이케이스때 트리거는 최초 0:00때 한번뿐이 없었기때문에 자동끄기가 정확히 1분뒤 1:00에 꺼져버려요

그담 꺼지면 저는 뭐지하고 막 손을 흔들겠죠? 하지만 이번엔 켜지지않아요

왜냐면 모션센서는 아직 "움직임 감지됨" 상태거든요

이케이스는 드물지만 종종 나와요 그럼 짜증나겠죠?

이제 Stay를 쓸때가 왔어요

3. 이 상태가 일정 시간 유지될때 - Stay 사용하기

Stay의 기본개념은 간단해요 지정한 그 상태값이 지정한 시간동안 계속 유지하고 있어야 만족합니다.

"움직임 없음" 1분이상 이라고 했다면 1분동안은 온전히 계속 "움직임 없음" 상태여야지만 만족합니다.

1분 사이에 "움직임 감지"로 바뀐다면 해당 타이머 체크는 취소가 됩니다.

다시 "움직임 없음"이 발생되면 그때부터 다시 1분을 만족하는지 Timer가 돕니다. 이해되죠?

하지만 Stay를 사용하면 1번처럼 두개를 만들어야해요

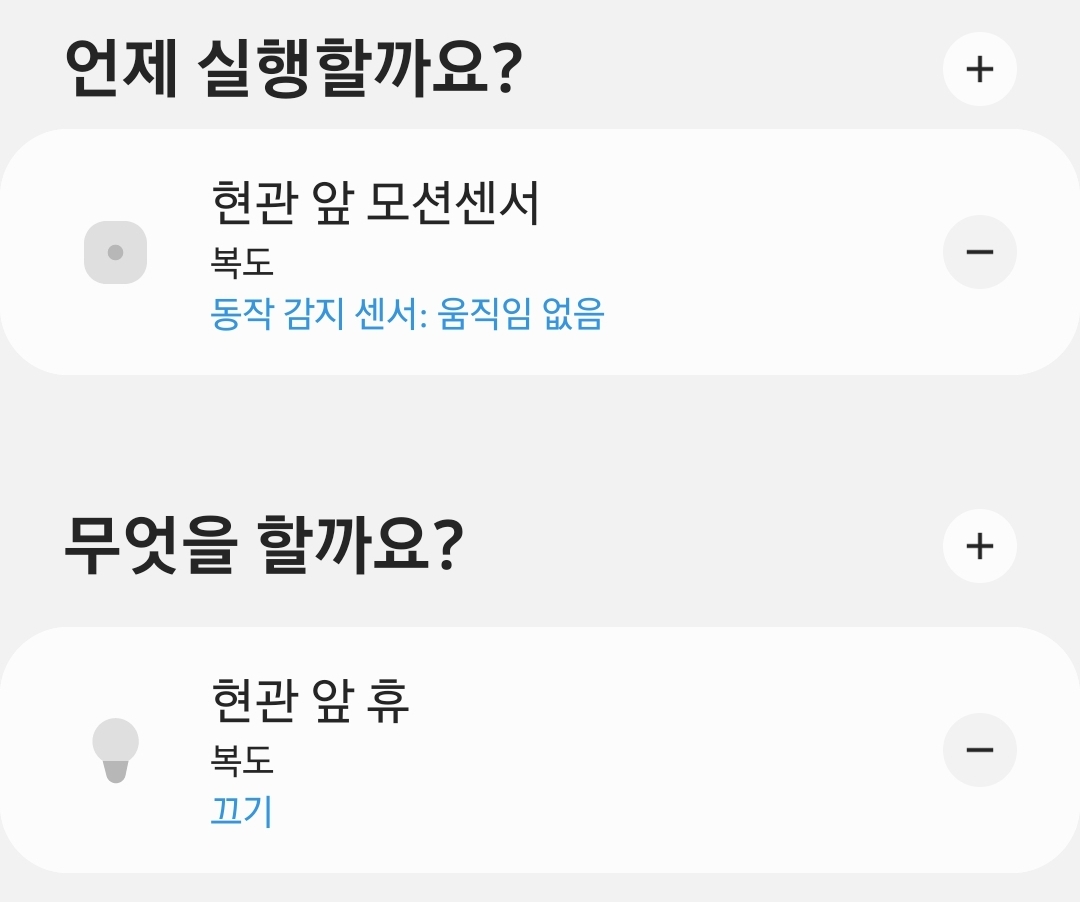

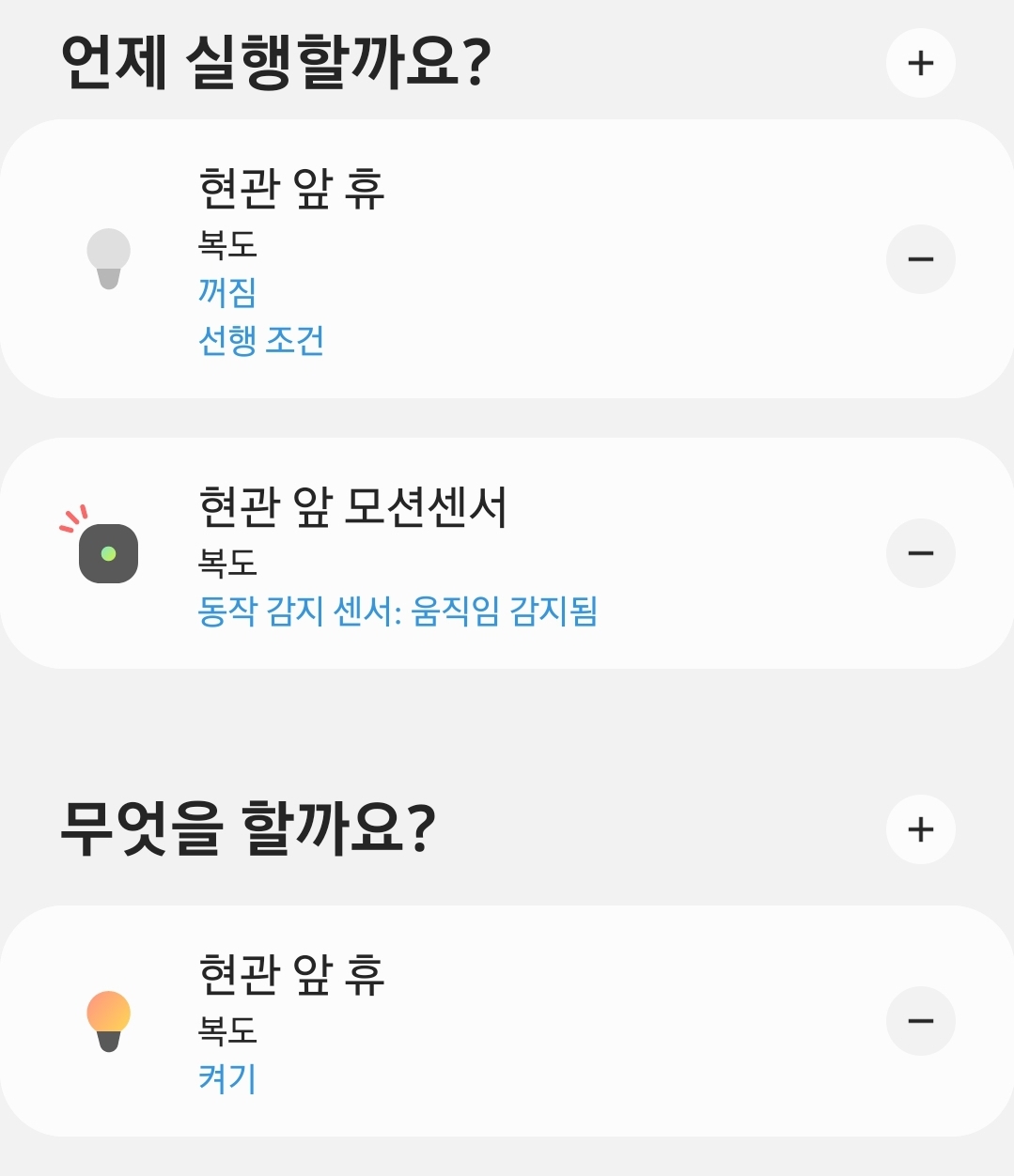

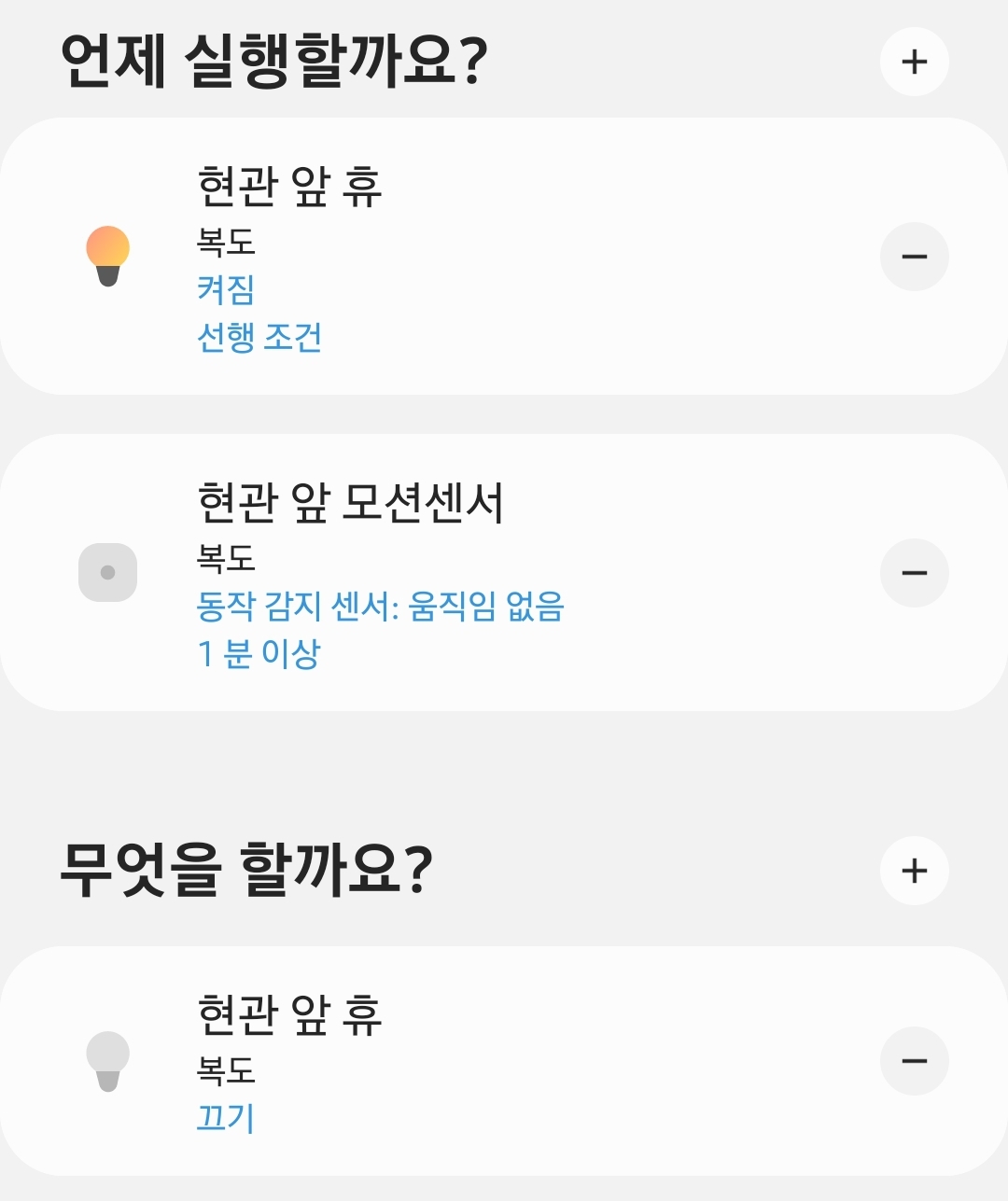

모션 감지되면 꺼져있을때 켜기	모션 감지안됨 유지가 1분이상되고 전구가 켜져있으면 끄기

이렇게 만들면 2번의 문제 상황 표에서 연장해서 본다면 우선 내가 머무는동안은 최소한 꺼지지 않습니다.

단 자동끄기 보다 좀더 길게 켜져있긴하겠죠? 시간조절은 본인 상황에 맞게 조절해서 사용하시면됩니다.

이제끝난줄알았죠?

하지만!!  이것도 문제가 있습니다!!

위와같이하면 모션에 의해 자동 켜지고 그다음 자동으로 꺼짐에 대해서는 완벽하지만

움직임이 감지 되지않는 상태에서 전구가 켜지는 경우?에 대해서 커버가 안됩니다.

움직임은 감지되지 않았지만 모션센서가 인지 안되는 다른쪽에서 전구를 수동으로 켯다면?

또는 앱으로 실수로 자동으로 켰다면?

다른 자동화에 의해 실수로 켜졌다면?

이케이스에는 방어가 안되어있습니다?

아쉽지만 하나 더 만들어서 커버를 해야합니다.

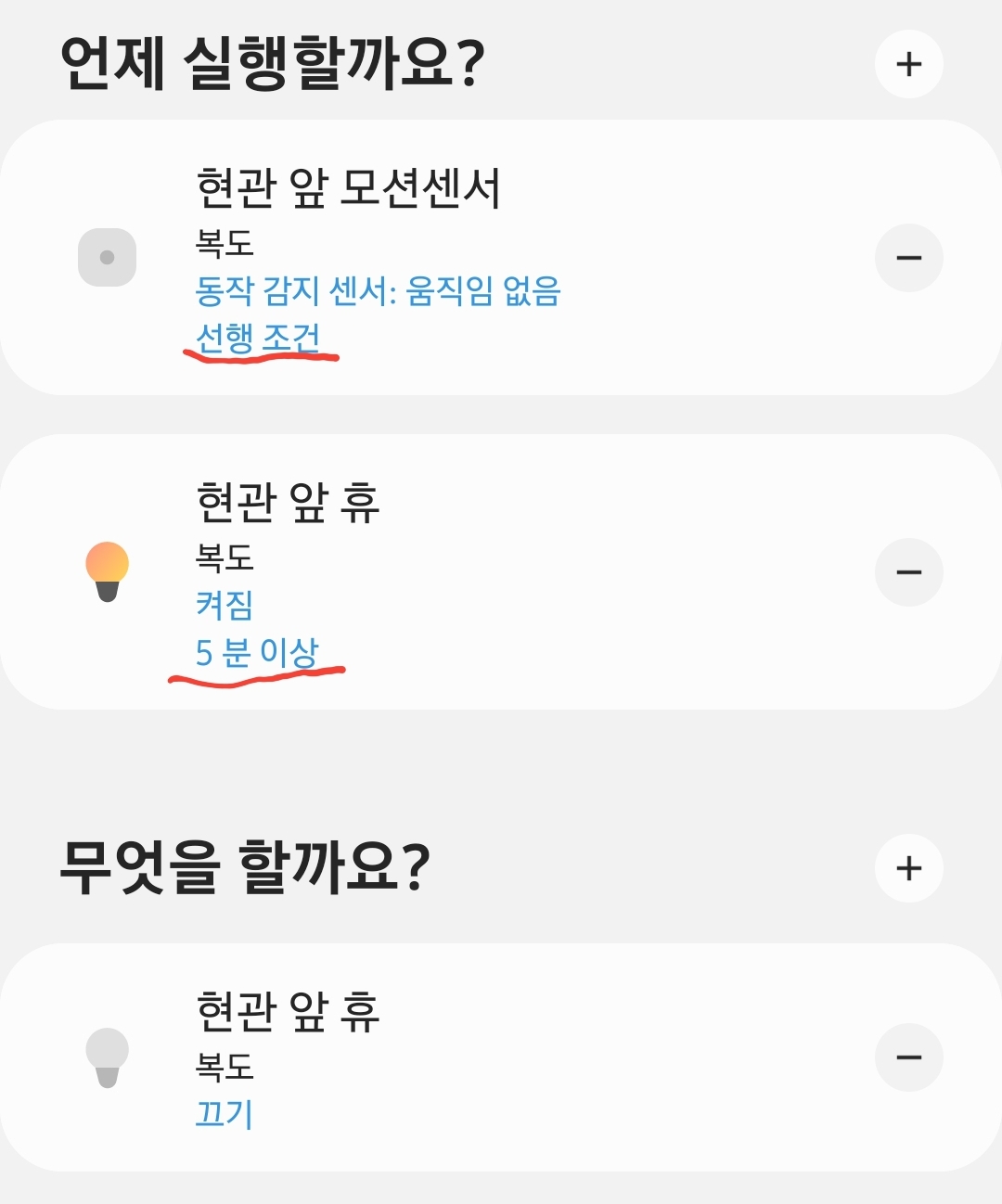

위 케이스에서 저는 현관 전구는 최대 5분이상은 켜져있을일이 없다고 가정하고

아래와 같이 하나더 만들었습니다

총 3개나 만들어야했지만 좀더 스마트한 우리집이 된것 같습니다? ㅎㅎ

자동끄기와 Stay에 대해서 이제좀 이해가 되나요? 안되면 댓글 달아주세요~~~

※ 우리 부부가 직접 구매하고 사용한 후기입니다.

[붱이 Story/IoT] - SmartThings 자동화 이해하기 - 기본 원리 및 트리거란?

저번 시간에 기본 원리를 알아봤고 저기서 언급된 "선행 조건"이란건 무엇일까?

SmartThings앱에서 "선행 조건"이란 옵션이 근래 등장했죠?

이놈이 뭔지 완벽히 이해시켜 드리겠습니다

예제 두개로 설명드릴게요

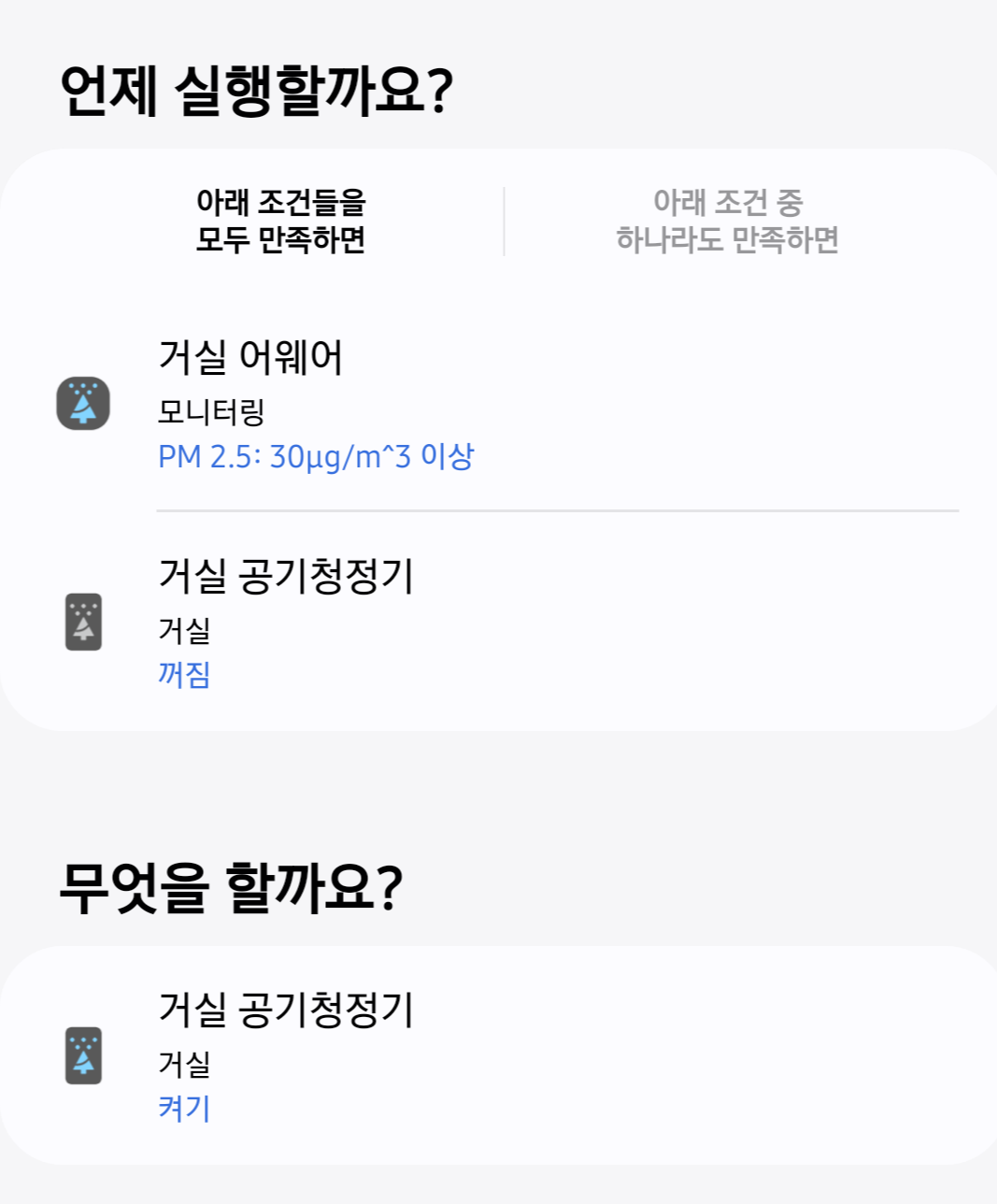

위 조건은 간단합니다

조건

거실에 어웨어 미세먼지가 30이상으로 좋지않고

거실 공기 청정기가 꺼져 있던 상태면

동작

거실 공기 청정기를 켜라

심플하죠?

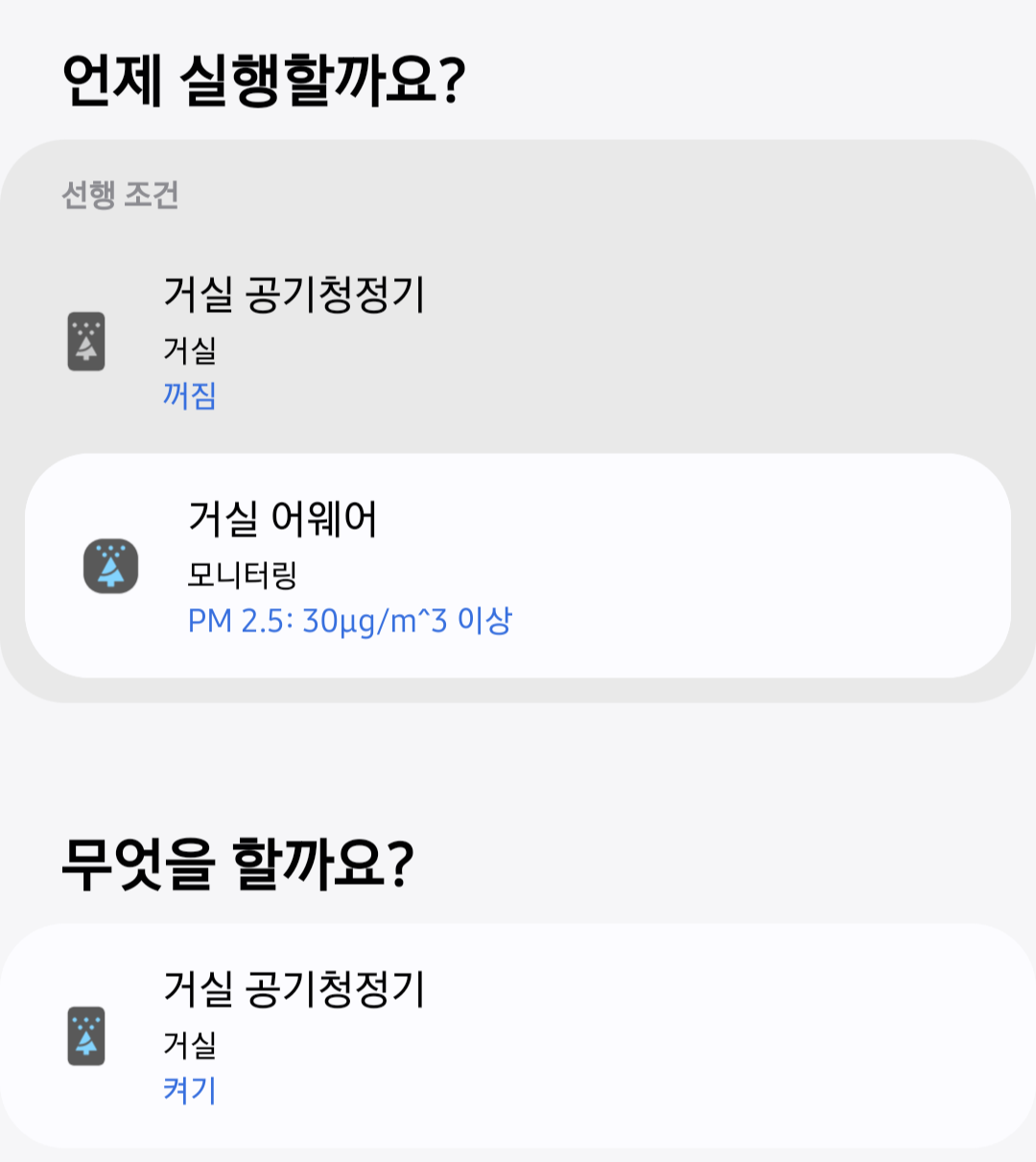

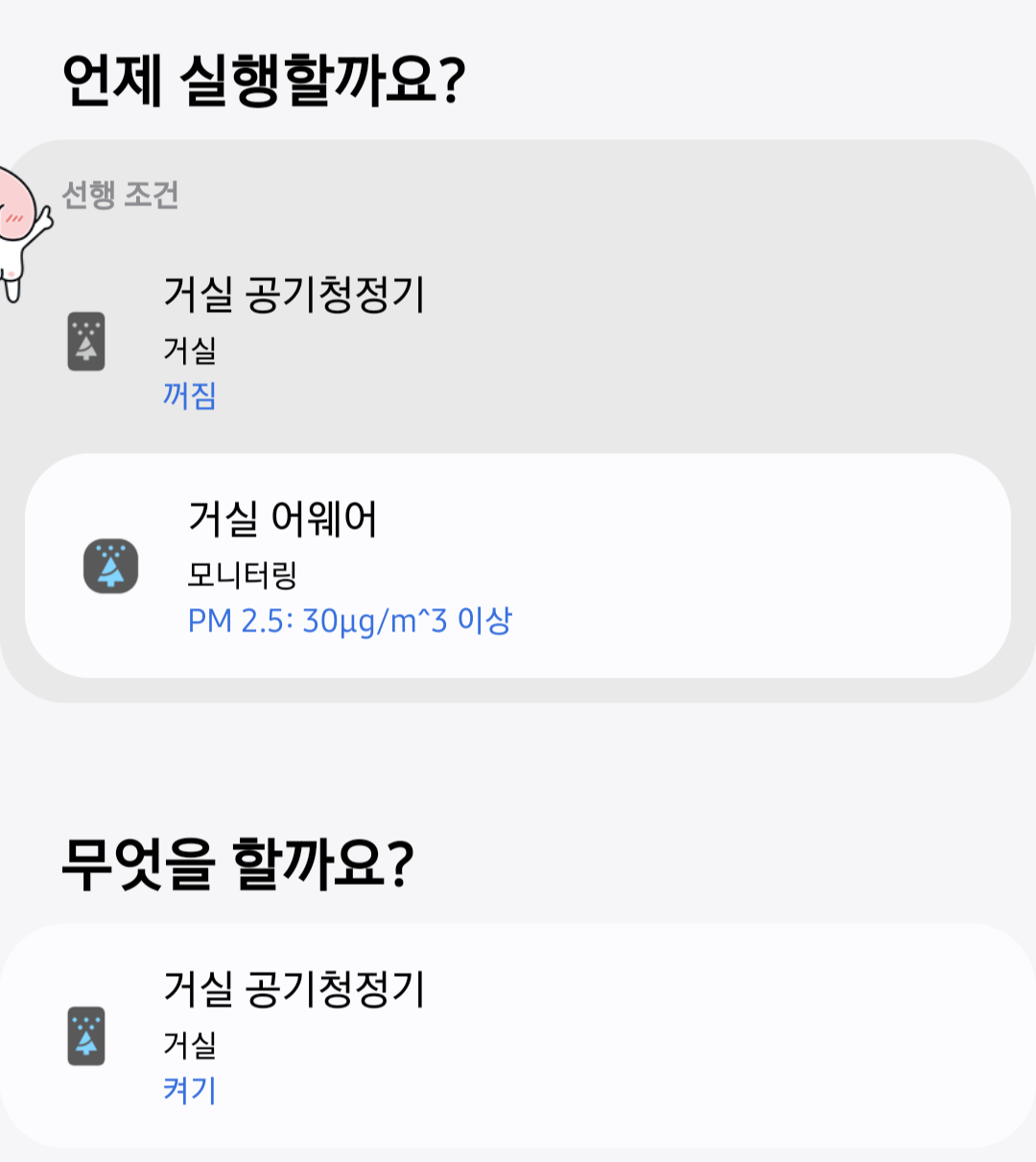

"선행 조건"을 사용한 예제도 같이 보겠습니다.

도대체 뭐가 다른거죠? 차이점이 뭐죠? 둘다 조건이 동일해보이는데요?

언뜻보기엔 같을것 같지만 많이 다릅니다 선행조건이 들어감으로 인해서요

그럼 상황을 보고 설명을 드릴게요

미세먼지 수치가 40이 넘어서 거실 공청기가 켜졌습니다. (요건 예제 1 예제 2 동일하게 동작합니다)
부엉: (혼자 뿌듯) "오 자동화 잘동작하는데?"

미세먼지는 점점 떨어지고 있지만 아직 30 이상인 상태에서
은쟈: "아 오빠 공청기 너무 시끄러워 나 전화통화좀해야하니 잠시 꺼봐!!"

부엉: "알겠어 끌게"

거실 공청기의 전원을 누름

이후에 상황에 예제 1과 예제 2동작이 다릅니다.

예제1 자동화 상황

부엉 : 전원 off 누름
거실 공청기: 띠리리(꺼지는소리)
거실 공청기: 띠리리리~(켜지는소리와 함께 켜짐)

부엉: "어? 뭐지 왜 안꺼져?"( 다시 끄기 시도 )
거실 공청기: 띠리리(꺼지는소리)
거실 공청기: 띠리리리~(켜지는소리와 함께 켜짐)

부엉: "어? 뭐냐 왜 안꺼져!!!!"
은쟈: "뭐하자는거야 계속 띠리리 띠리리!!! 끄라고!!!!!!!!!!!!" 바로 등짝 스매싱!!

부엉: "아아악! 나도몰라 얘 이러지 ㅠㅠ"

예제2 자동화 상황은 뭐 상황설명 할거 없이 잘꺼집니다

그럼 왜 예제2는 잘꺼지고? 예제1은 안꺼졌을까요?

앞서 기본 원리에서 설명드린 트리거 때문입니다.

예제1을 다시봅시다

예제1에선 두가지

1. 미세먼지가 30 이상

2. 거실 공청기가 꺼짐

이 두가지가 모두 트리거로 동작되기때문입니다

  동작 시나리오1: 미세먼지가 30이상이 될때? 거실공청기가 꺼져있으면 켜기

  동작 시나리오2: 거실 공청기를 끌때? 미세먼지가 30이상이면 켜기

그래서 부엉이가 공청기를 Off하려 할때마다(트리거로 동작되서) 다른조건인 미세먼지 30이상인지 체크를해서

자동화가 계속해서 공기청정기를 켜기를 수행했기때문에 안꺼졌던 겁니다.

예제2도 다시봅시다

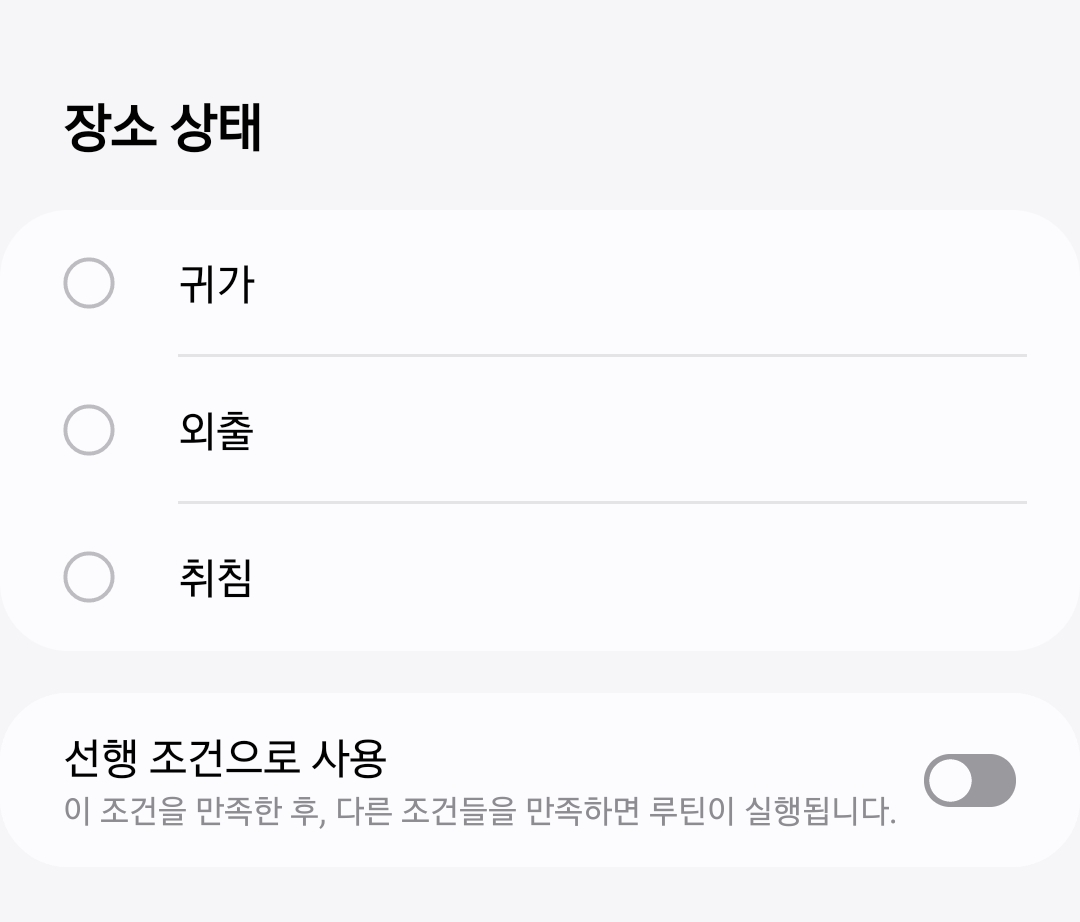

여기선 거실 공청기 꺼짐에 대해서 "선행 조건" 옵션이 있죠?

"선행 조건"은 즉 trigger로 사용안하겠다.

웹코어에서는 이게 구분이 확실히 되어있죠? trigger와 condition으로요

웹코어에서 condition에 해당하는 기능입니다.

그럼 왜 이름이 "선행 조건"이냐?

추측하자면 이렇습니다.

트리거가 발생할때 "선행 조건" 옵션 켜진건 트리거가 발생하기 이전에 그상태여야 하기때문에 선행 되어야 하는 조건이라고 해서 "선행 조건" 이라고 지었지 않을까? 생각합니다.

이정도 설명이면 "선행 조건"에 대해서 개념을 확실히 알겠죠?

알고 쓰면 상당히 유용한 기능입니다.

※ 우리 부부가 직접 구매하고 사용한 후기입니다.

IoT에 가장 중요한 "자동화"  아직 많은 분들에게

IoT하면 "원격 컨트롤" 이라고 인식이 되어있는데

"원격 컨트롤" 은 그냥 기본중에 기본인거고

IoT의 진짜 의미는

사물인터넷(영어: Internet of Things, 약어로 IoT)은 각종 사물에 센서와 통신 기능을 내장하여 인터넷에 연결하는 기술. 즉, 무선 통신을 통해 각종 사물을 연결하는 기술을 의미한다.
출처: 사물인터넷 - 위키백과, 우리 모두의 백과사전

뭔가 사물끼리 쿵짝 쿵짝하는게 핵심인데 많은분들 인식은 아직 자동화는 잘모르시는것 같아요

그리고 이제 자동화를 알았다 해도? 처음 접하시는 분들은 너무 어려워 하시기에 정리 해볼까 합니다.

 자동화의 기본 원리

1. 어떠한 기기의 상태가 바뀐게 인지가 되고? (트리거)

2. 인지가되면 조건에 부합하는지 판단을 하고? (조건 체크)

3. 조건이 만족되면? 어떠한 동작을 한다~(동작 수행)

원리는 심플하죠?

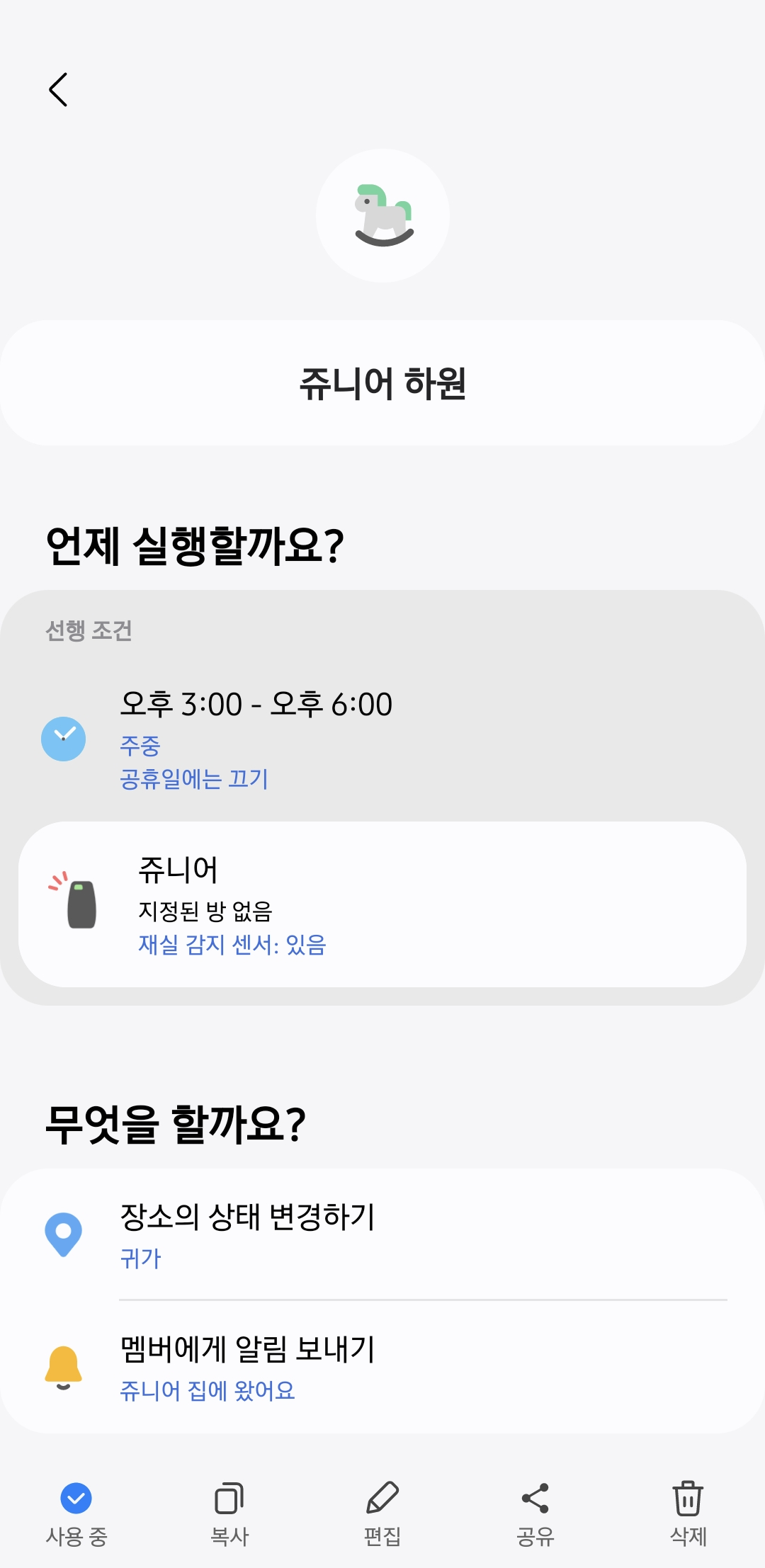

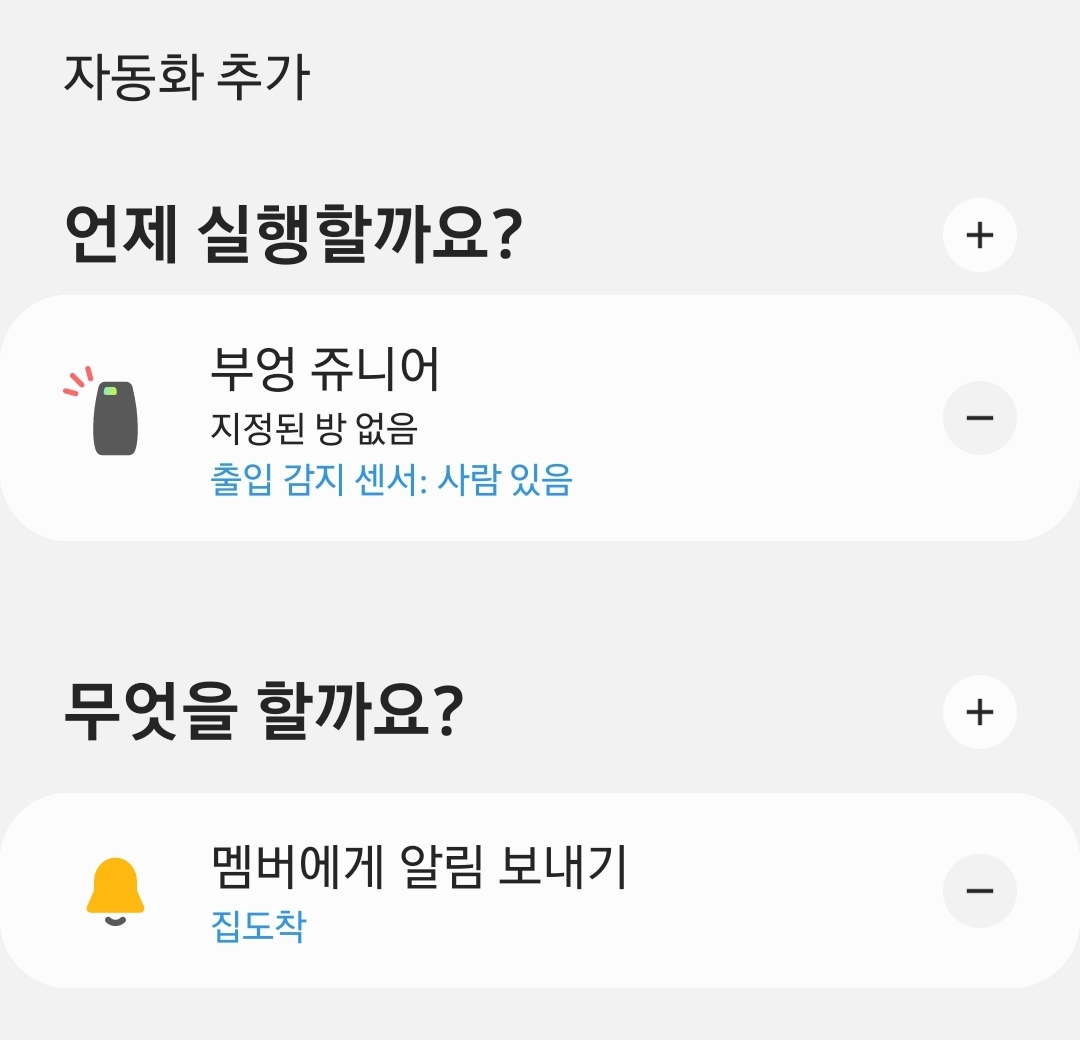

룰 하나 만든걸 보고 얘기를 할게요

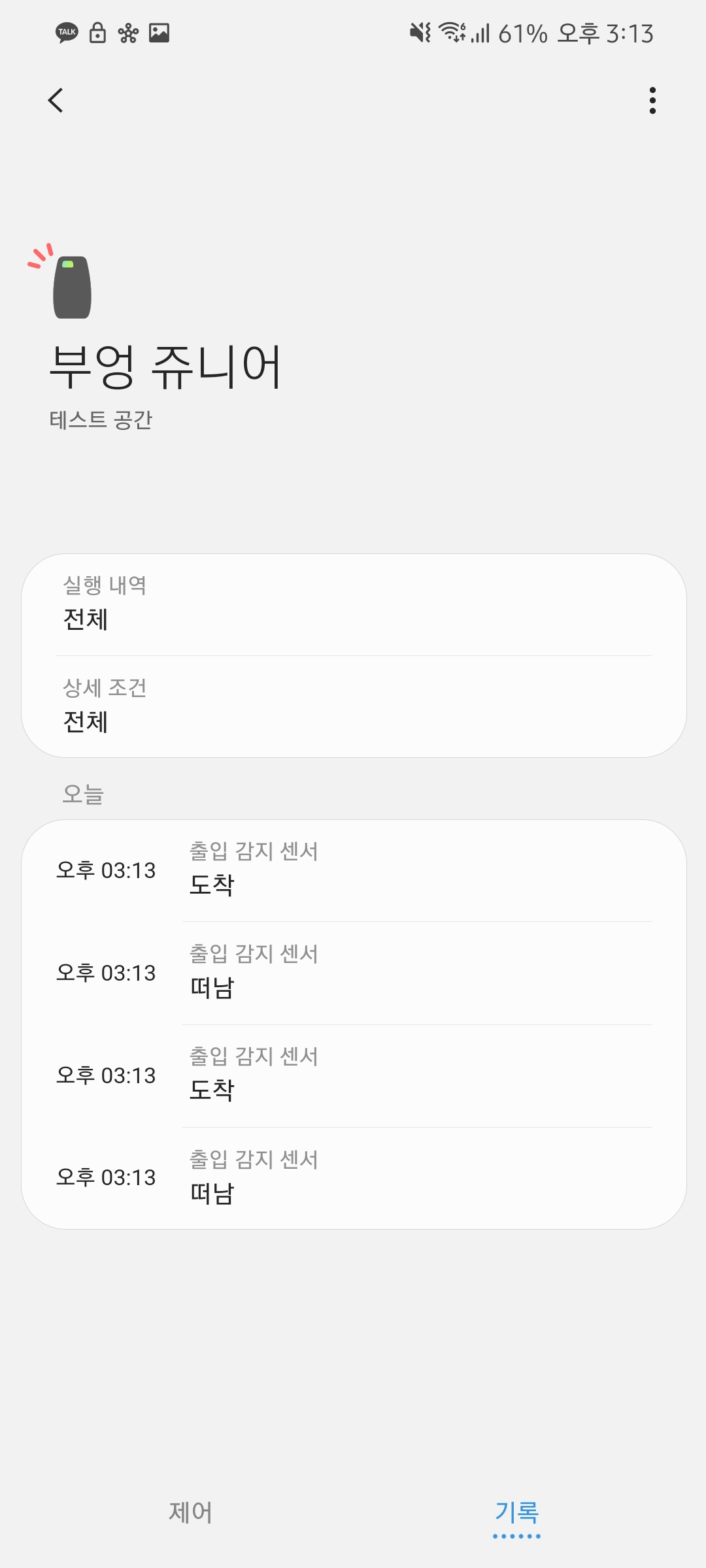

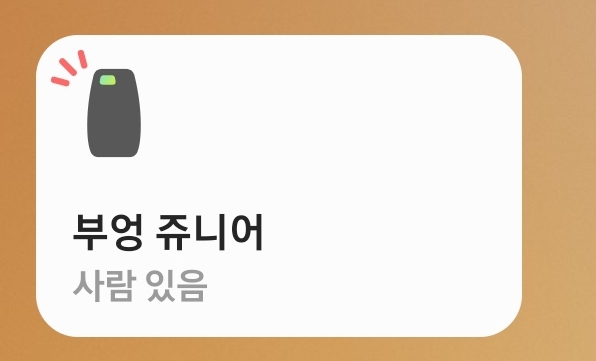

위 그림에서 트리거는 "부엉 쥬니어"라는 출입 감지 센서가

"사람 없음" 에서 -> "사람 있음" 으로 상태가 되면?  (1. 트리거)

다른 조건들도 같이 만족하면 - 오후 3시부터 6시 사이 주말뺀 주중에 (2. 조건 체크)

멤버들한테 Push로 쥬니어 집 도착! 이라고 알려주고 장소 상태를 귀가로 바꿔주는 동작입니다.  (3. 동작 수행)

여기서 트리거에 해당하는건 부엉 쥬니어의값이 "사람 없음" 에서 -> "사람 있음" 으로 되는 시점이 되는겁니다.

Q1) 3시부터 6시 사이는 트리거가 아닌가요?

A) 3시에라고 했으면 트리거입니다 2시 59분에서 3시가 되는순간 트리거가되니까요

근데 시간대는 트리거로 사용안되고 밑에 보면 "선행조건" 이라고 찍혀있는건 조건 체크할때만 쓰여요

"선행조건"은 근래 들어간 개념으로 여기 링크를 참조하세요

[붱이 Story/IoT] - SmartThings 자동화 이해하기 - 선행 조건 알고 쓰자

Q2) 많은분들이 "방금 자동화를 만들었는데 저 집에 있는데도 동작이 안되요?" 요건 왜 안될까요?

A) 자동화 만들기전에 이미 센서값은 "사람 있음" 상태였기 때문에

자동화 입장에선 트리거가 발생하지 않았기 때문에 자동화가 동작 되지 않은거에요 이해되셨나요?

트리거가 발생되려면? 외출후에 집에들어올때! 그시점에 자동화가 실행될겁니다.

요점) 자동화가 동작되려면?

1. 트리거가 발생되고

2. 그외 추가 조건들이 만족되면

3. 동작이 수행된다

기본 개념 ! 간단하죠?

※ 우리 부부가 직접 구매하고 사용한 후기입니다.

SmartThings classic때는 Mobile Presence가 카드로 보여져서 in out 보기가 좋았는데

New app으로 오면서 Mobile Presence가 쏙 숨어서 여간 불편한게 아니여서 만든 People

만든진 오래됬는데 소개를 해야지 해야지 하면서 미뤄온게 1년이 넘은듯

코로나로 집콕하면서 맘먹고 컴터킴

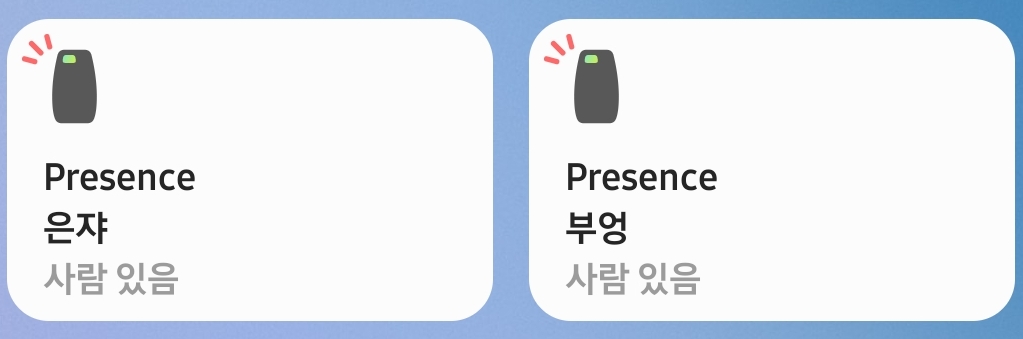

결과를 먼저 보여주면 이렇게 카드로 꺼내 쓸수있게 됩니다.

한가지 더 장점이 있다면 People로 자동화를 만들면

1. 폰을 변경시 SmartApp에서만 바꿔주면 모두 적용된다는점! (변수같은 기능이죠?)

2. 폰이 아닌 재실센서들을 매핑시킬수 있어요 비콘을 지정할수도있고 ST 재실센서를 아이한테 달고 쓸수도있고요

설치 방법

1. SmartApps 설치

   다아실테지만 요거 git hub 연동해서 People 추가 및 publish하시면되요

2.  DTH 설치

   위 git hub 연동후에 dth "Member Presence" 를 publish 하시면 됩니다

3. SmartThings App에서 설정하기

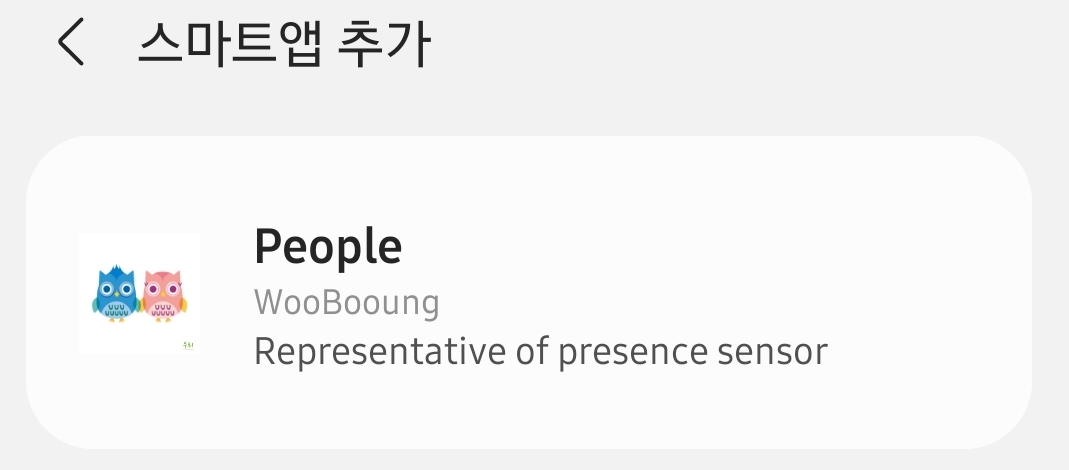

SmartThings 에서 스마트앱 추가를 가시면 아래 People이 보이면 제대로 설치 준비는 된거에요

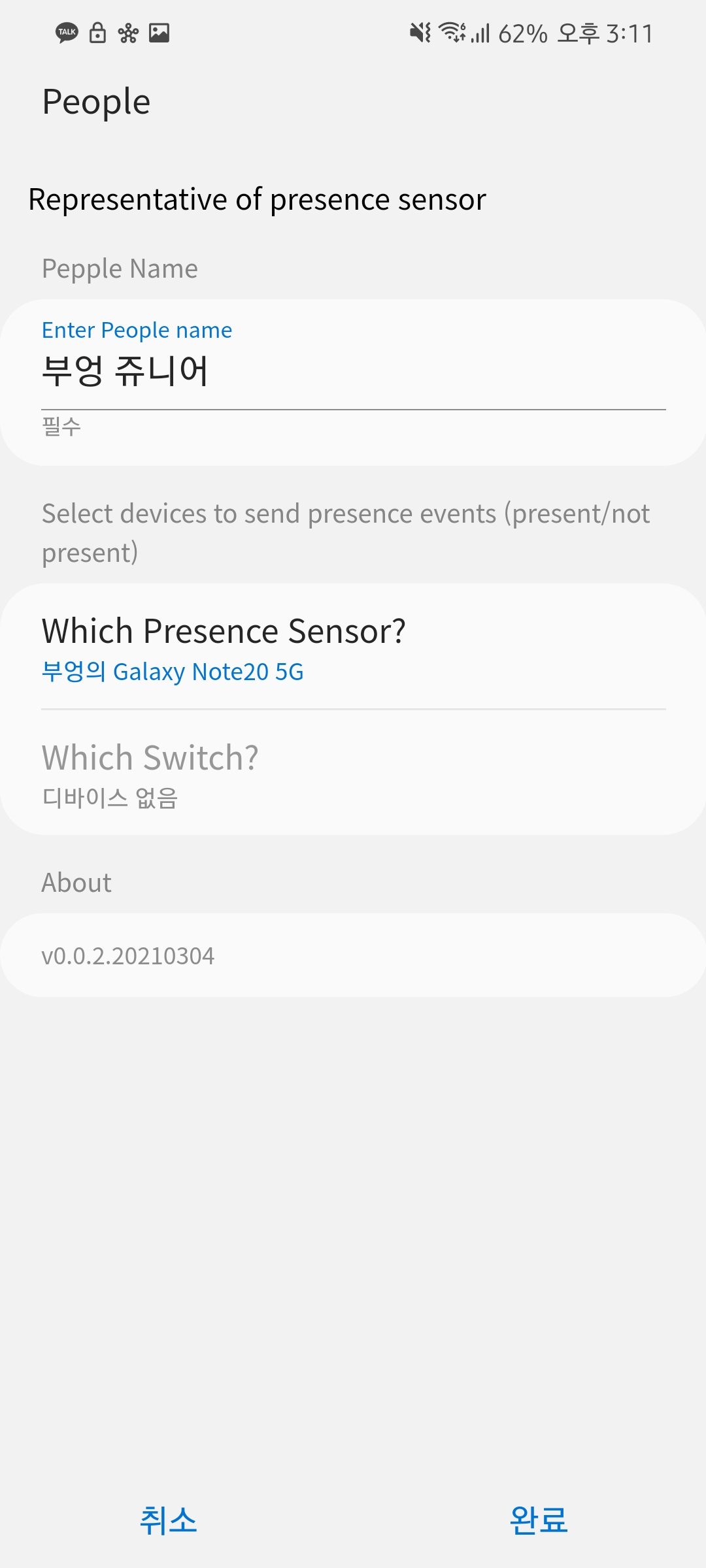

진입을해서 카드에 보일 기기이름을 적으시고

Which Presence Sensor 또는 Switch에 대표할 Presence Sensor 또는 Switch를 선택하시면되요

완료를 하면 요렇게 보입니다.

주의점!! 최초 등록시엔 확인중... 으로 떠요 기기 생성 이후 이벤트에 대해서만 표시되니 참고바래요

이제 멤버 위치가 아닌 기기로써 아래처럼 사용하시면~~~ 기존 Classic때와 동일하게 쓰실수있어요

폰이 바뀌거나 대표 프레젠스 기기를 바꾸고 싶으시면 다시 설치하신 People에서 Which presence sensor만 바꿔주시면 끝~

재실센서를 보기 힘들었던분들에게 도움이 되었으면 좋겠습니다^^

※ 우리 부부가 직접 구매하고 사용한 후기입니다.

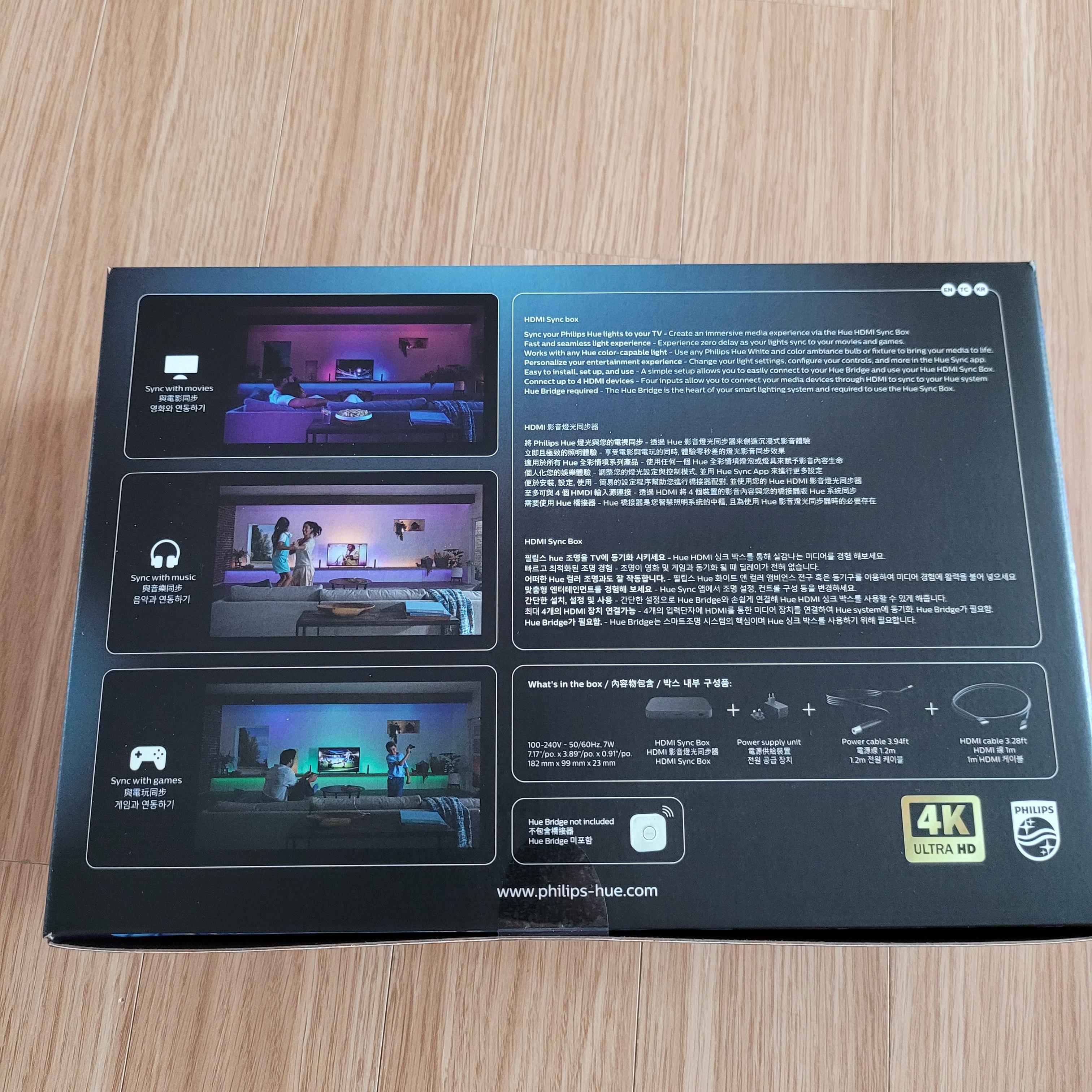

드디어 국내에  휴 싱크박스가 정발되었다는 소식을 듣자마자 구매를 하였다.

근데 아직 다준비를 못해서 풀영상은 다음 시리즈에 소개하고

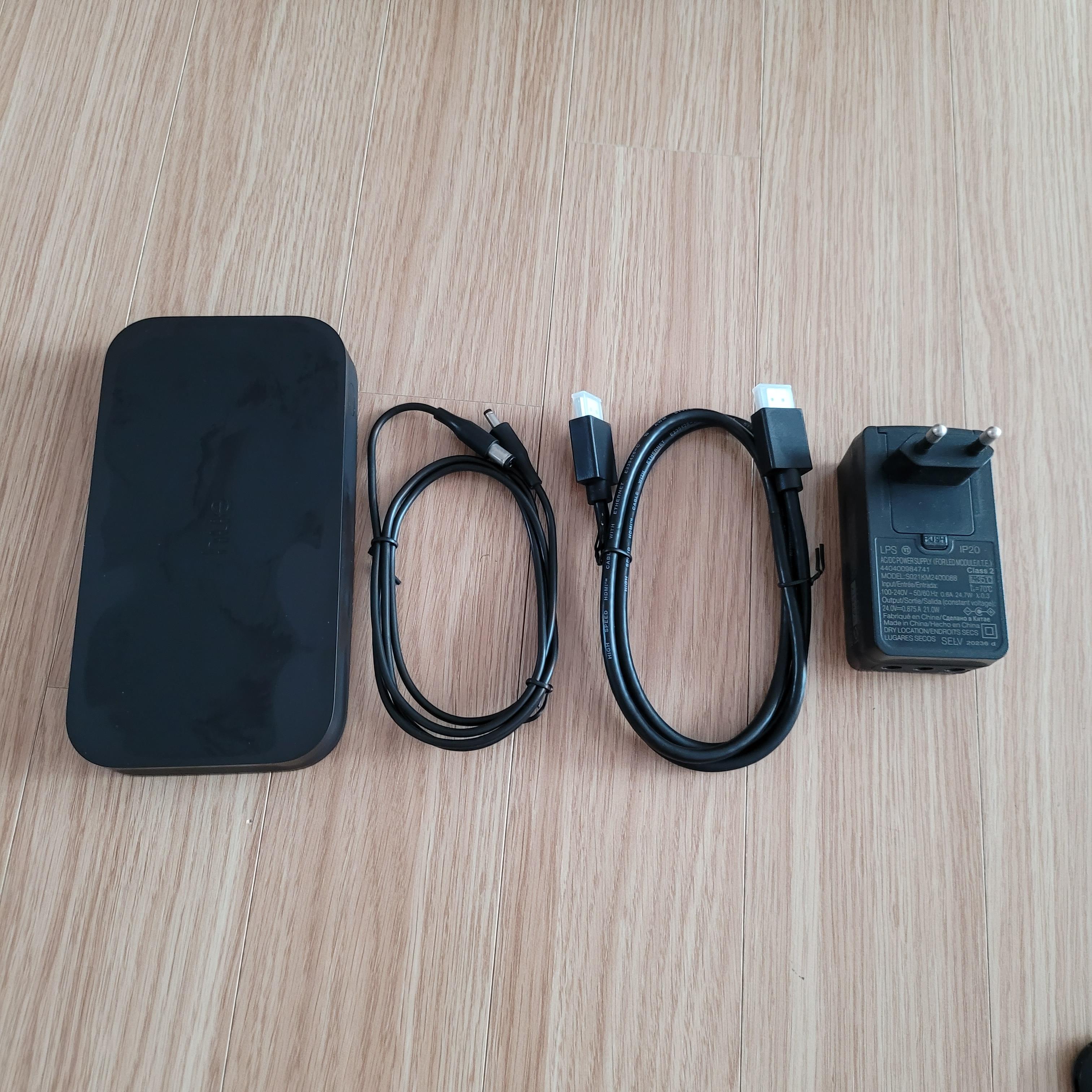

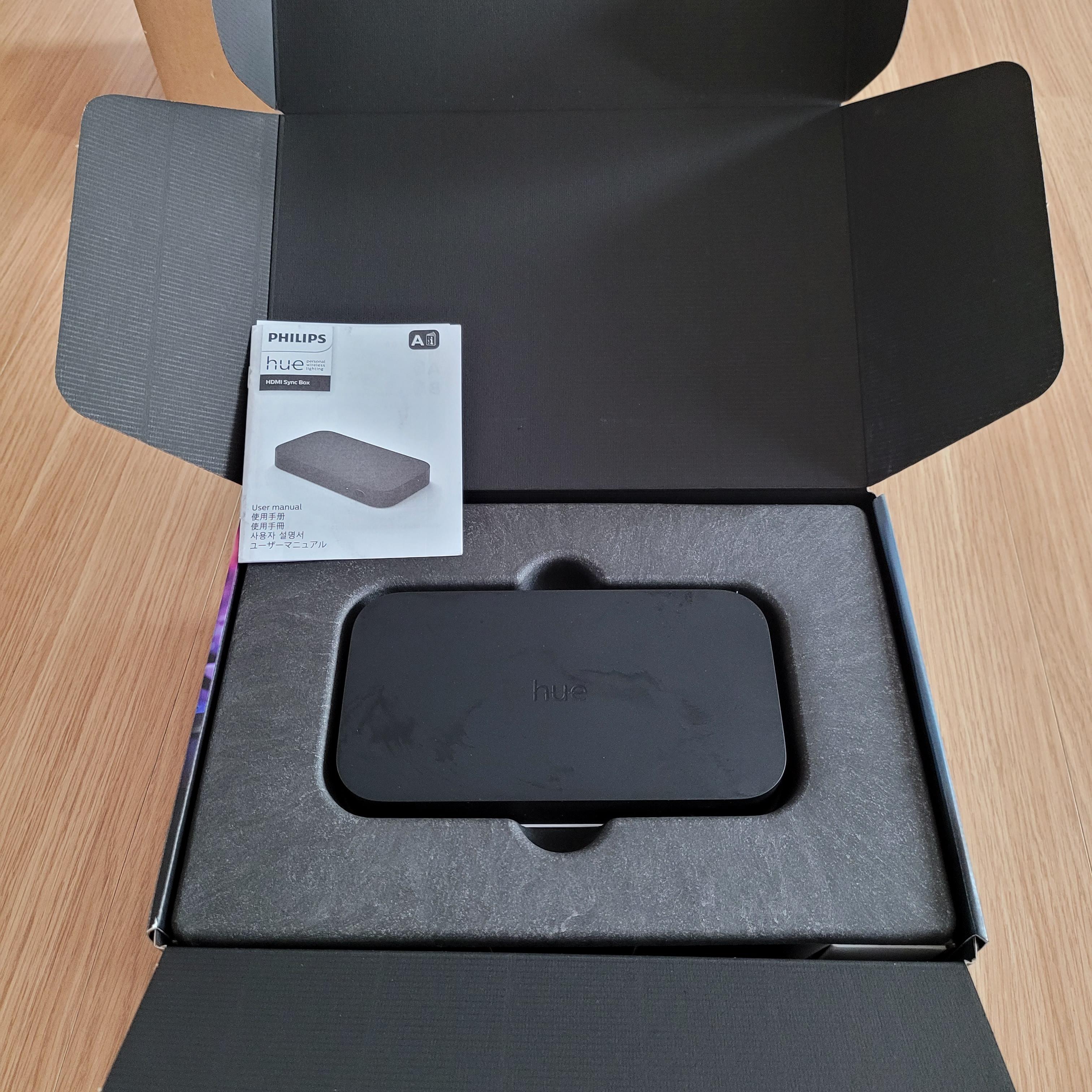

오늘은 언박싱은 간단하게

IR 리모컨에 대해서 소개하려고한다.

기존 US 것과 다른것은 한국어 설명들이 있다는것과 플러그가 220V이란것 외엔 모두 동일하다.

세팅은 끝났지만 아직 .. TV 스트립을 못구해서.. 풀영상 후기는 다음 시리즈에 소개~~

언박싱은 재미없으니 이제 본격 이번 포스팅의 주제 IR리모컨에 대해 보자~

작년에 US제품을 살당시만해도 사실 굉장히 불편했다 휴싱크 앱들어가서 모든게 컨트롤이 가능해서 사용성이 제로에 가깝기도 하고 해서 다시 방출했던 이유중에 하나이기도했는데

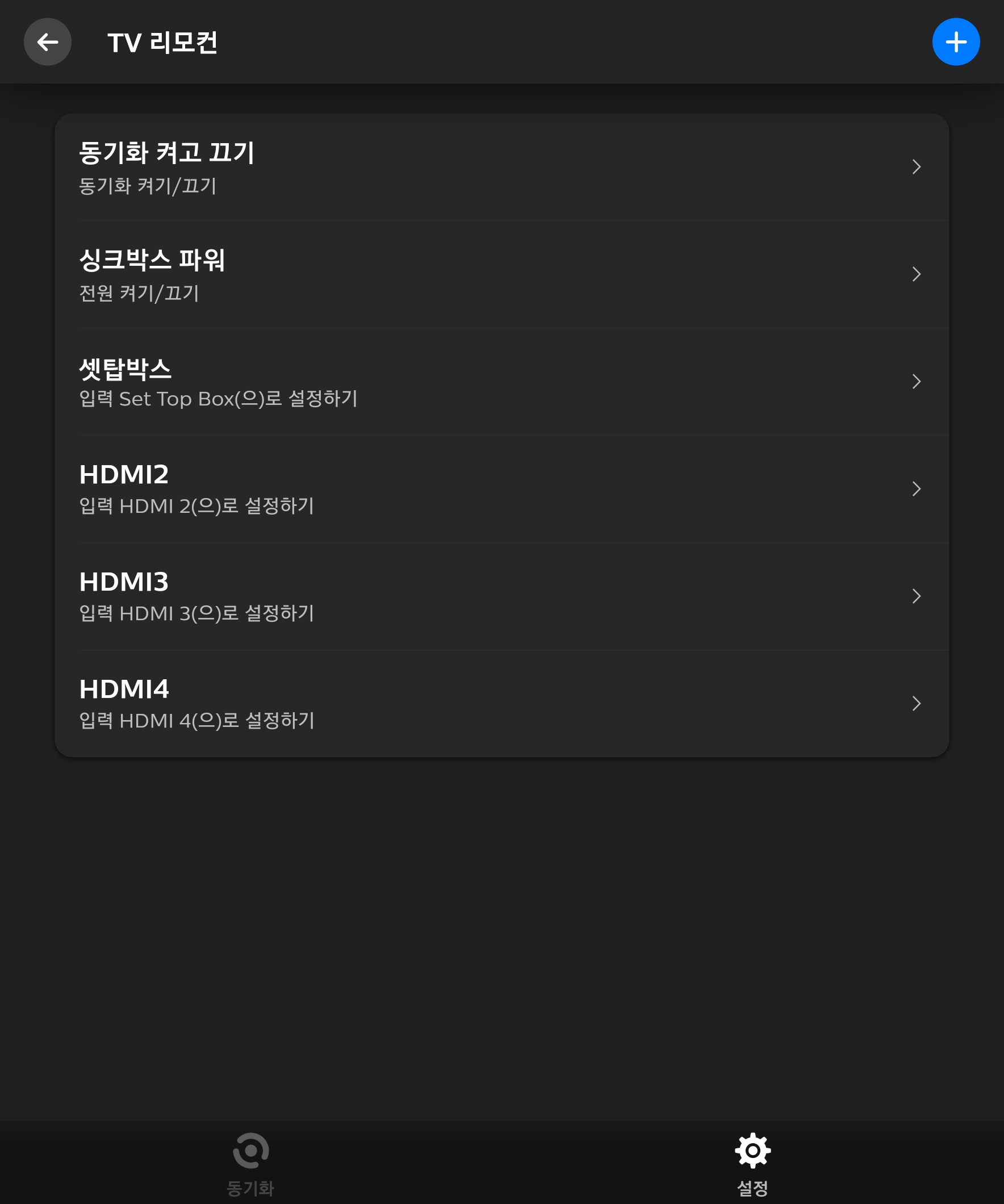

지금은 IR 리모컨을 제공하고있다

첫날은 안쓰던 IR 리모컨의 전원을 동기화 onoff와 매핑해서 쓰고있다가

오늘 2021년 새해에..

갑자기 엇? 갤럭시홈 IR 기능을 활용하면 ST와 연동하고 음성으로 켜고 끌수있지 않을까? 싶어서

시도해봤는데 잘된다

우선 사전 준비는 폰하나로는 안되고... 하나더 여분이 있어야한다

나는 탭이 있어서 탭과 폰으로 설정하였다

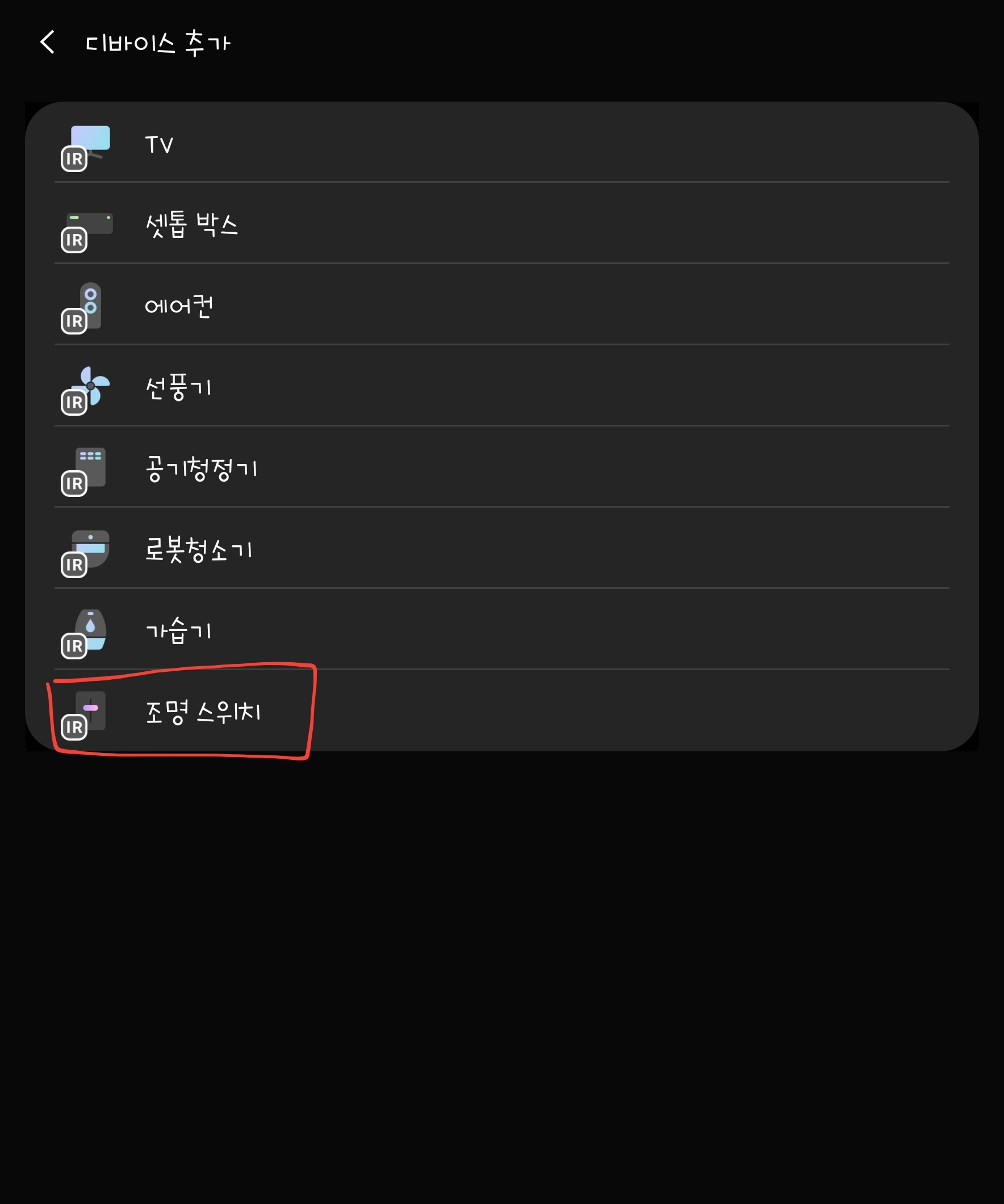

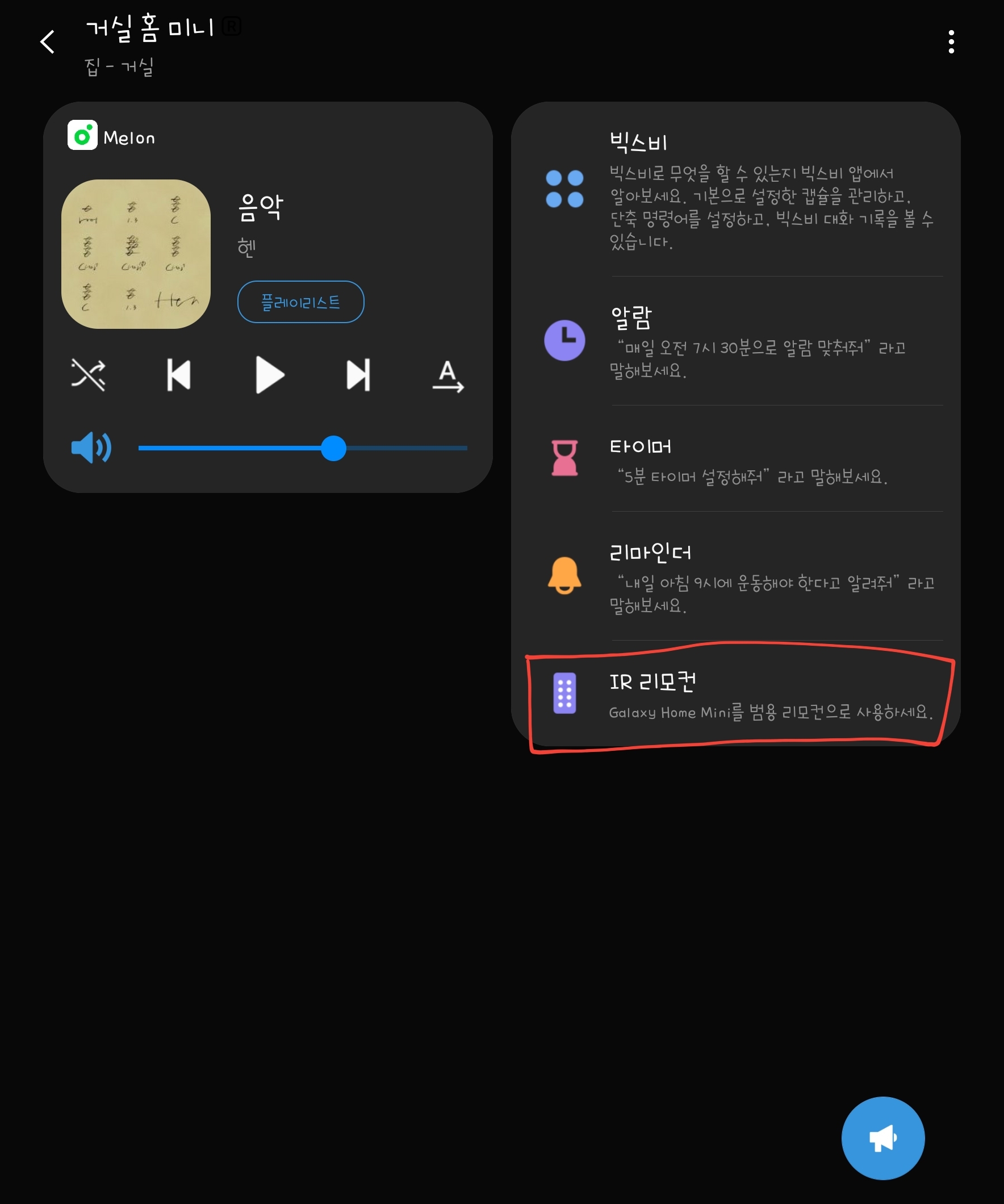

1. 폰에서 갤럭시 홈 미니로 가서 IR 기기를 만든다

이제 테블릿으로 SmartThings 앱을 열어서 준비하고

폰에선 Hue syncbox 앱을 연다

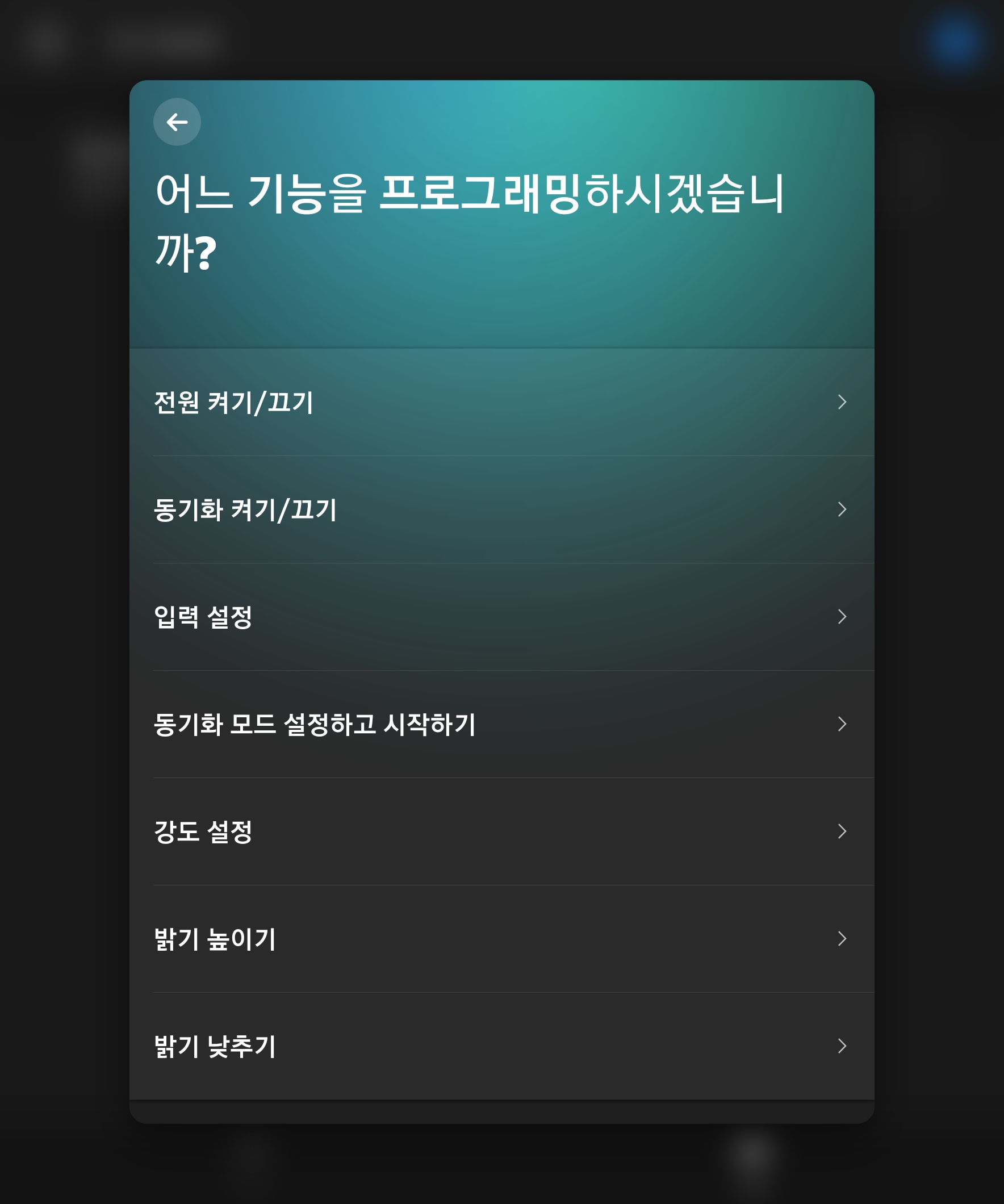

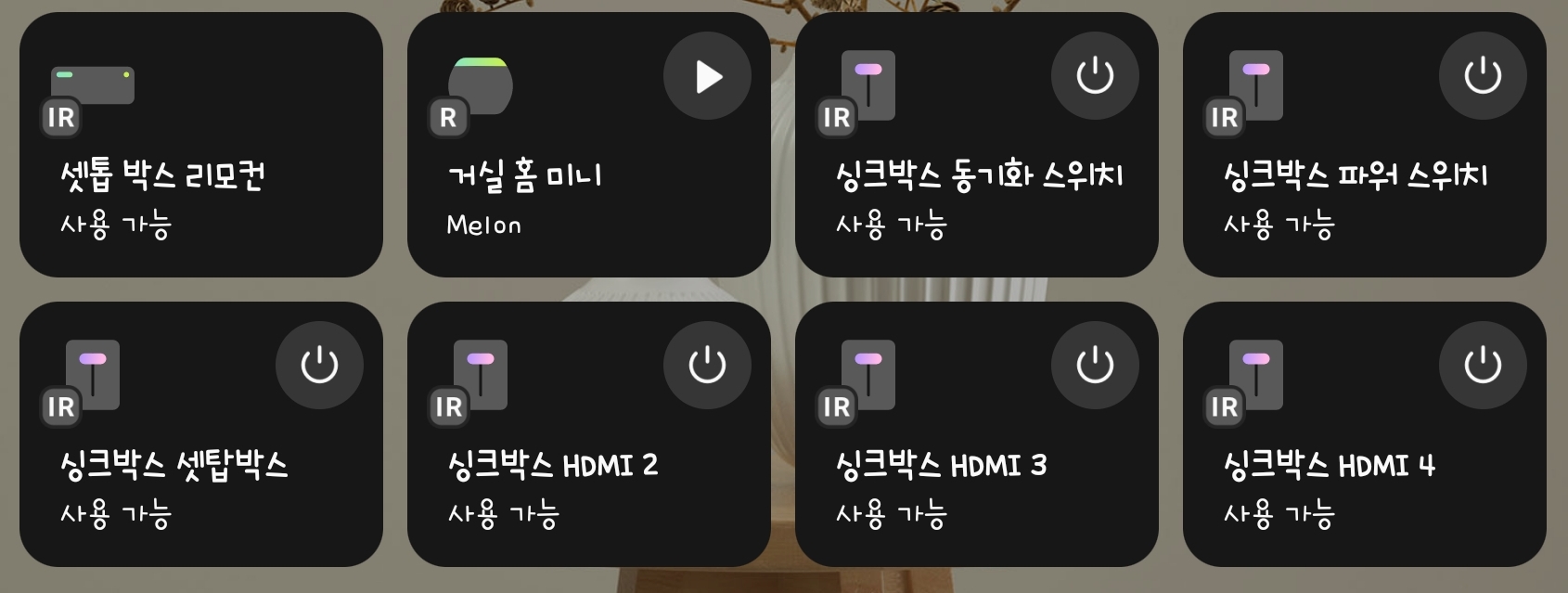

이제는 갤럭시 홈 미니 음성으로도 제어가 가능하고, ST 버튼이나 자동화로도 동작을 할수있다

다만 주의점은 IR이기 때문에 만들당시 토글로 만들면 켜기인지 끄기인지 헷갈릴수있으니

학습시에 켜기따로 끄기따로로 만들어서(전원만 가능)) 쓰면 좀더 스마트하게 할수도있으니 참고하자~

구글 TV는 해외서 날라오고있고

TV 스트립 얼른 구하면 영상으로 소개해드릴게요!

새해복많이받으세요

새해 첫 포스팅 끝~

※ 우리 부부가 직접 구매하고 사용한 후기입니다.

검은색 인덕션이 싫어서 미루고있던 차에

삼성전자에서 드디어 화이트색상의 비스포크 인덕션이 출시 + SmartThings 연동도 된다고 하여

큰맘 먹고 구입함.

카페 기특이님께서 광고만드셨다고 하네요 ㅎ

https://www.instagram.com/p/CHIU5DOJv12/?igshid=1gweisl3j4pf5

G-Martket 11월 빅스마일 데이로 저렴학 100초반에 산듯

상세 스펙은 요기서 확인

www.samsung.com/sec/electric-range/cooktop-nz63t8708xg/NZ63T8708XW/

월욜에 주문해서 토욜에 배송

설치시에 우리집은 안에 높이가 최소 7센치정도가 확보되어야하는데 오븐하고 딱맞닿아서 열기가 빠자나갈 틈이 너무작아서 오븐을 아래로 내리는 시공(3만원) 2센치 프레임 설치 10만원인데

오븐은 아래로 내리면 위에 틈이 발생한다고 하여..보기싫을거같아서 프레임 설치 10만원을 선택함

설치된 모습이 아래 모습 보면 약간 높이가 발생한걸 볼수있는데 그게 프레임인데 거의 같이 나온것처럼 딱맞다

인덕션은 계속하려던참인데 검정색이 싫어서 안하고 있던차에 너무이쁜거같다 디잔은 만족

거기다 요즘엔 가전제품이나 전자기기 살때 SmartThings 연동 여부를 반드시 확인하고 연동되는것 위주로 구입중인데

떡하니 아래 SmartThings라고 표기되어있다

은자가 미리 구입해둔 finn ilo 후라이팬을 구입하였는데 미리 소독이 필요하다고 하여 식초넣고 소독중 잘된다 ㅎ

이제 내목적인 SmartThings를 연동해보기로했다.

주변검색을 하니 바로 아래처럼 Samsung 전기 쿡탑이 뜨고

손쉽게 연결 완료

헌데.... 이게뭐람... 폴드2를 사용중인데 Layout이 맞지 않다....

TV나 갤럭시 홈 미니는 Layout이 폴드2에도 잘 맞게 이뿌게나오는데

가전제품류는 폴드2에 최적화가 전혀 안되어있을 뿐더러 다크모드도 되지않는다...(가지고있는 로봇청소기, 공청기))

자사 기기인데도 이렇게 서로 일관성이 없다는게 좀 아쉽다

아래처럼 그냥 냄비 없이 켰더니 아래처럼 안내가 뜬다....

헌데 ..... 원격 ON OFF제어는 못한다... ㄷㄷ

진짜 그냥 상태값만 볼수있다 안전땜에 그렇게 한거 같은데

켜기는 그래 원격으로 위험할수있따 쳐도 끄기는 지원해줘야하는거 아닌가? 솔직히 충격이다... 상태만 볼수있다니...

그래도 키친 타이머가 있길래? 시도해보았다. 오 그럼 이거 타이머는 설정하면 자동 종료해주겠지..

실제로 인덕션에 있는 타이머는 분당으로 최대 99분까지 타이머 설정이 가능하고 타이머가 도달하면 자동으로 OFF된다.

이제 테스트 햅자 간단히 1분으로

오 타이머가 완료되었다고 알림이 왔다!!!

헌데??????????? OFF가 안된다.... 뭐지?

그럼 굳이 여기 SmartThings와서... 타이머 켤이유가 없는데 ㅡㅡ

버그인가 이모델만그런가 싶어서 카페에 문의 해보았지만.. 댓글중에있다

cafe.naver.com/stsmarthome/26226

다른 모델들도 그렇다고 한다... ㅠㅠ 뭐니

+ 더한 충격은 자동화에선 기기 목록에도 나오지 않는다???....

그래 온오프는 안전상 이유라고 이해해주고....

그럼 최소한 조건으로 현재 상태를 트리거로 쓸수있게는 해줘야하는거 아닌가???

 ======= 2021.07.10 추가 =======

자동화에 이제 지원해주기 시작하였다^^

아래 내가 댓글해둔거 참고 바람

하지만 아직 원격으로 제어는 불가

끄기만이라도 지원해주면 좋겠다..

구글홈에서는 근데 off가 된다고 한다

자사 앱에선 안되는데? 구글홈 통하면된다? 아이러니~~

참고 내용은 아래 링크

https://cafe.naver.com/stsmarthome/38993

 ======= 2021.07.10 추가 =======

카페 trf416님 제보로 LG ThingQ 디오스 인덕션은 원격으로 끄기가 된다고한다....

그럼 법적 문제는 없을법한데?

삼성은 왜 안했을까...

카페 제보 링크 댓글 확인

cafe.naver.com/stsmarthome/26307

그래서 스마트 플러그를 설치하였다!!!

엔드펌 다원 16A 스마트 플러그를 요기다 설치

반드시 16A여야한다 10A는 바로 사망할테니 주의!!!! 부탁

보통 조리는 6단계에서 하라고했으니 6단계때랑 9단계랑 MAX를 측정해보았다

최대 전력이 3.3K이니 무난히 될것같아서 혹시 모를 꺼지는것만이라도 제어가능하게 하기위해 스마트 플러그로 좀더 스마트하게 변경....

추후 업데이트로 조건을 쓸수있게 해주고 끄기만이라도 원격으로 할수있게 지원해주면 좋을것 같다

아 .. 인덕션 처음 써봤는데 물끓는 속도가 가스에 비해 너무 너무 빠르다!!!!

그리고 뒷처리는 너무깔끔하게 쓱... 물티슈 한장으로 해결되니 너무 편하고 좋은것 같고

뭐니뭐니해도 화이트 디자인이 너무 맘에 든다 !!!!

※ 우리 부부가 직접 구매하고 사용한 후기입니다.

오랜만에 블로그를... 빨리보실분은 빨간색위주 및 맨 밑에 주의사항만 보면됨

윈테리어에서 전동 블라인드 공구를 시작했다 cafe.naver.com/stsmarthome/24241

제미 블라인드 모터는 구매해둔게 하나있었고... 은쟈가 부엌에 설치해달라해서..

모터를 뺀 나머지를 구매

콤비 블라인드 하우징 + 원단(은자가 피치로원함)

부엌 창 길이는 118x120

배송비까지 겨우 2만원

12시에 퇴근해서오니 도착해있었음

헌데 스냅의 피스 나사가 없다... 하우징 조립 나사가 두개더있었는데 잘못넣으신거 아닌가 싶다?

저걸로 고정했다간 뜯길듯한데? (사장님 실수가 아닌 의도된거라면.. 다음엔 두개는 피스 나사로 해주세요~)

그래서 전동커튼때 많이 남은 피스 나사를 준비(아래사진에서 왼쪽이 내가 따로 준비한거)

밤중이니 설치는 못하니 조립만해보기로함

근데 하우징이 찌그러져옴... 어차피 커튼박스안에 들어가서 안보일거니... 걍 무시..

커튼박스 없는 노출이였으면 바로 교체 요청했을듯..

피치색 원단은 이뿐듯

원단 설치 방법은 윈테리어 유투브에 자세히 나온다

youtu.be/KqmOmh_RSY4

원단 조립 핵심은 아래 세장 스샷보면됨

아래 아래 크라운을 교체해야하는데

한쪽나사는 동봉된 육각렌치로 풀리는데 한쪽은 헛돈다 반드시 별나사가 필요

드뎌 샤오미 드라이버를 사용할때... 잘풀린다 요거 드라이버 없으면 헛돌아서 고생들 하실듯....(아래 사진)

그담 반대편도 교체해야하는데(아래사진)

고정핀을 제거하려면~~~

위에 살짝 틈이보이는곳에 아래 사진 연출한거처럼 송곳을 저기에 꼽고 위로 올리면 쉽게 빠진다

위사진 처럼 딱 들어맞는다

이제 하우징 옆 커버를 체결해야하는데.. 잘 안맞는다 (아래 사진들)

반드시 한쪽커버는 원단이랑 중봉 조립하기전에!!

먼저 조립을 시도 하는것을 추천 ... 다조립하고 마지막에 옆 커버들하려하니 원단이랑 모터랑 등등 더 혼란스럼

잘 안껴짐 .. 주말에 설치전에 다시  빼서 ... 깍던 자르던 해서 다시 조립해봐야겠음...

조립은 완성.....

그리고 커튼박스 설치전에 제미 스마트 블라인드 모터는 SmartThings랑 먼저 연동을 하고 거는것을 추천....

주의사항 정리

1. 하우징 옆 커버 젤먼저 체결 미리 해두고 시작하자

2. 크라운 교체시에 손톱말고 송곳으로 머리써서 잘 교체하자?

3. 크라운 별나사 한쪽 헛돌수있으니 ... 별 드라이버를 구비하자?(샤오미 만얼마밖에안함)

4. 원단 체결은 방향등이 중요하니 위에 스샷 세개 잘보고 따라하자

5. 커튼박스에 달기전에 모터부터 SmartThings 에 페어링 하고 달자

나머지는 주말에 ... 이제 자야지 ㅠㅠ

※ 우리 부부가 직접 구매하고 사용한 후기입니다.

정리해야지 해야지 하다가 미루던... 집의 네트워크를 하나로 묶는 방법

아래 그림에서 가장 중요한건 파란색이다 우선 쭈욱 보자(LAN 타입만 표시함)

포인트는 요거

1. 빨간 통신사 모뎀에서 거실의 LAN을 통해 하늘색 공유기에 연결

2. 하늘색 공유기의 Port1을 거실의 전화선꼽는곳 파란색 TEL에 연결

3. 그 TEL에 연결된게 단자함 파란색 16PORT Switching Hub에 연결

4. 그리고 스위칭 허브가 각방 랜과 전화선에 쭈욱 연결

이해되었나요?

안되었다면

사진 보면서 한번 더 설명 하겠음다

우선 단자함 모습(설치완료됬을대 모습입니다)

간단히 설명드리면

1. 맨뒤에 벽에 붙어있는 하얀것 각방에 전화선과 랜선을 연결해주던 100M급 Switching hub

2. 아래 NETGEAR라고 되어있는게 기가빗 지원하는 Netgear 16port switching hub

3. switching hub 오른쪽위에 걸쳐있는게 SKB 통신사 모뎀

4. 회색선이 전화선

5. 파란색이 LAN선

* 용도만 구분한거지 Cable은 똑같은 LAN 케이블입니다.

100M급이라서 저는 기가를 지원하는 Netgear 16 port를 샀습니다.

자 위에 초반에 설명했던것을 하나씩 봅시다

1. 빨간 통신사 모뎀에서 거실의 LAN을 통해 하늘색 공유기에 연결

위 사진에서 D라고 표시된 케이블이 밖에서 들어온 통신사 LAN 케이블입니다.

당연히 통신사에서 제공해준 Modem WAN에 꼽아야겟죠?

그다음 모뎀의 포트 한곳에 "거실 1" 파란색선을 꼽았어요 요선은 실제 거실에 있는 LAN 단자와 이어져있어요

아래 사진에서 PC에 해당하는 곳과 연결되어있죠

PC에 꼽은 LAN Cable을 거실에 있는 공유기 (아래 사진에서 우주선같은거) 의 WAN에 꼽습니다.

2. 하늘색 공유기의 Port1을 거실의 전화선꼽는곳 파란색 TEL에 연결

WAN에 꼽고 Port1에 LAN을 꼽고 위에 첨에 PC TEL 보이던 곳에서 TEL부분으로 꼽습니다. 그 TEL은 단자함에서 어디냐?

아래 사진에서 회색선 "거실 1" 이 보이시죠? 져부분이 거실의 TEL과 연결된 LAN Cable이에요 그 선을 어디다?

3. 그 TEL에 연결된게 단자함 파란색 16PORT Switching Hub에 연결

각방으로 전달해줄 Switching Hub의 Port1에 연결을 하면?

이제 남은 15개 포트에서 나가는 선은 다 동일 네트워크가 되는겁니다.

4. 그리고 스위칭 허브가 각방 랜과 전화선에 쭈욱 연결

각방 이름이 적힌 파란색과 회색선들을 쭈루루루루루룩 연결을 하면 끝

그럼 각방에 아래 사진처럼 PC 또는 TEL이 있을거에요

거기서 LAN 을 꼽고 각방에서 사용하시면 모두 한공유기에서 연결된것과 같은거죠

아래 사진 컴퓨터방을 보면 PC 부분에 랜선을 꼽고 8Port Switching hub에 연결해서 다시 퍼트려서

반대편 벽에 TEL이 있어서 거긴 전 Desktop과 연결해뒀답니다~~~

이렇게하면 집의 모든 네트워크가 하나로 묶인거에요~~~

※ 우리 부부가 직접 구매하고 사용한 후기입니다.

[붱이 Story/IoT] - DIY 압력매트를 샤오미 도어에 연결 - 소파와 침실매트에 활용 스마트홈 자동화

[붱이 Story/IoT] - DIY 샤오미 워터릭 센서를 활용한 압력센서

[붱이 Story/IoT] - SmartThings 부엌 자동화 개선

여태까지 여러 시도를 거쳐서~~~(위에)

오날두님이 소개해준(아래)

마지막이고 싶은 압력센서를 주문하고 2주?정도 걸려서 도착

주문한 압력센서 주소

https://ko.aliexpress.com/item/32889258403.html?spm=a2g0s.9042311.0.0.7da14c4dgJhLce

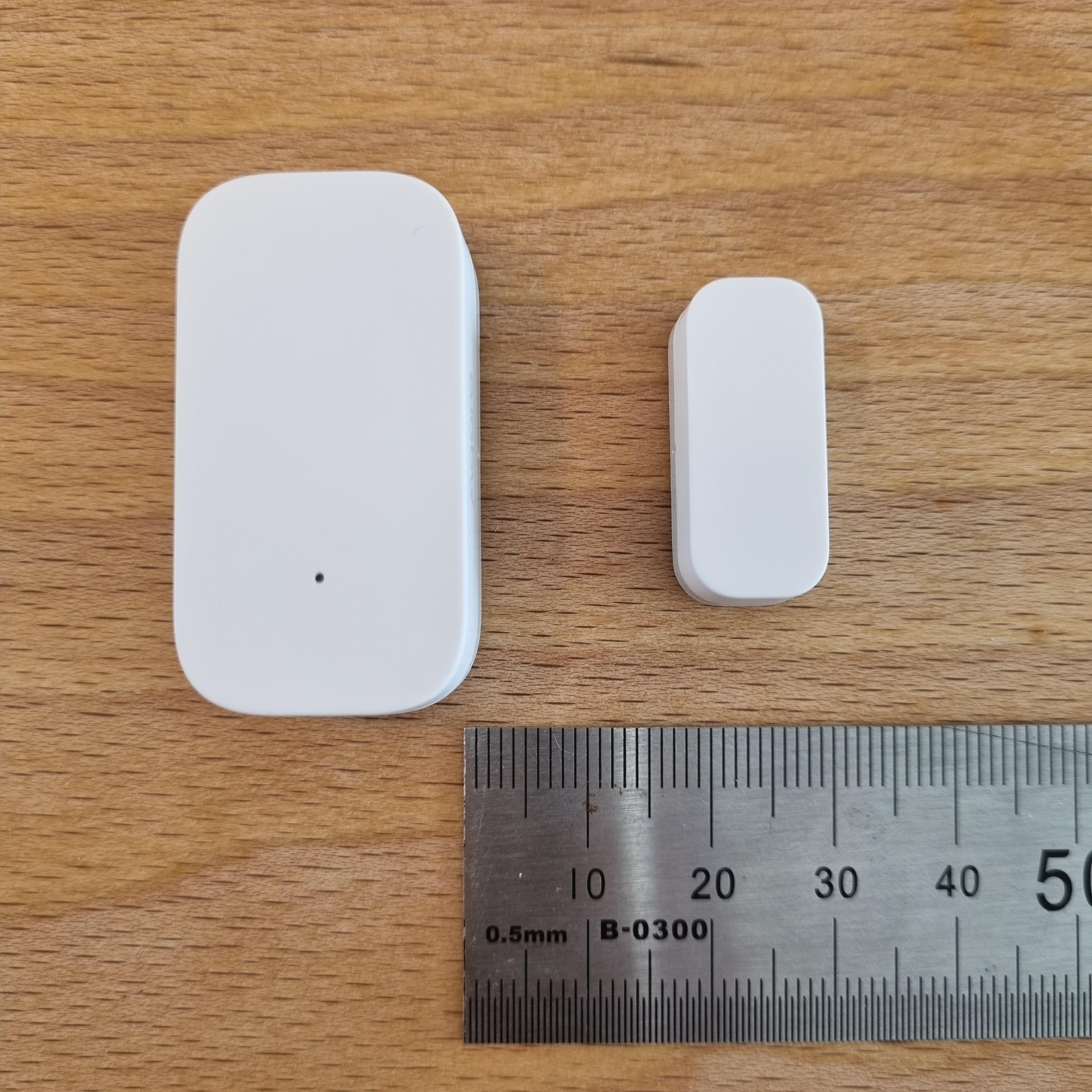

제가 사용한 도어는 미리 구매해둔 HejHome의 도어 센서(https://www.hej.life/shop/?idx=25)

아래처럼 저부분에 납땜을 하고

각 압력센서를 선을 모아서 이어줍니다

그리고 소파밑에 이렇게 배치

그리고 저는 하우징은 다시 체결하지 않고 소파틈에 그냥 이대로 두어서 잘 숨겼어요~

동작 영상 보시죠~~~

잘되죠? ㅎㅎ

=================================================

이게 정확히 그자리에 앉으면 잘되는데 쇼파가 물렁해서 그런지 옆으로 눞거나 비켜앉으면 안되네요

정확히 그 센서 위치에 앉을때만 잘됩니다 요건 좀더 생각해봐야할것같아요 아이디어있으면 주세요~

※ 우리 부부가 직접 구매하고 사용한 후기입니다.

서론

항상 폰의 문열기 모드 + 갤럭시 와치의 모드 클릭으로 문을 열고 들어왔는데

[붱이 Story/IoT] - 갤럭시 와치(SM-R810) - SmartThings 활용기

항상 아쉽고 없어보이고 ... 하던참에

돌룡이님 글(https://cafe.naver.com/stsmarthome/8738)을 보고

Beacon 재실을 하려고 했었음

6?개월전에 더됬을수도 있음. 거의 1년전에? ㅎㅎ 물품 구매한지는 오래되었음

그러다가 하려고 하면 엄청난 많은일을 해야했었음....

HA... 세팅 ...

mqtt세팅....

HA Connector 연동

옛날 추억이 되살아났지만 다시 하고싶지 않기도 한 추억임 너무 고생해서 ㅠㅠ

[붱이 Story/IoT] - SmartThings와 Home Assistant 연동하기 4탄 - HA->ST 연결(예제 재실센서)

그래서 사놓고 하 귀찮아 귀찮아 주말에 해야지 주말에 해야지 하고 넘기고 넘기고 하다가

창고에 비컨을 방치한지 거의 1년된거 같음

그러다가 요즘 IoT에 시들해지고 있었는데 재미있는것을 찾아보자!! 하다가

그래! 묵혀왔던 Beacon을 다시 세팅 해보자 했는데 도져히 세팅을 하기 귀찮은거에요 ㅠㅠ

그래서 내가 이기회에 좀더 쉽게 서버도 없고 라즈도 없고 나스도 없는분들이 쉽게 세팅할수있게 만들어보자 하고 시작되었음

본론

아래 조건을 만족해가면서 개발을...

서버(나스 라즈베리) X

SmartApp 설치 X

DTH X

BLE Scan 최소화

최대한 쉽게

회사서 머리속으로 구상을 계속 해왔죠 꽤오래 고민한듯합니다

그리고 이번 긴 연휴에 시작 해보자... 마음먹고

우선 앱이름을 정하는데 플루님의 제안으로 아주 착 달라붙는 앱이름이 탄생했습니다

영문명 OwlEye

한글명 오라이 < - 아주 착달라붙어서 ㅋㅋㅋ 오라이 오라이~70년대 아버지 세대들 감성도 있고  ....

그리고 이글은 맨날 혼자 하자하자 하면 자기와의 약속은 어기고 쉽게 포기했었지만

공개 하고 나면... 그래도 한둘의 기다리는 사람들이 있지 않을까? 해서 그럼 나도 쉽게 포기 못할거같아서

진짜 끝까지 해보고 싶은 마음에 글을 쓰고있습니다.

현재 개발하려는 시나리오는 다음과 같습니다

> 개발환경

 안드로이드(맥북도 없고 ios도 개발경험이 없어서 ㅠㅠ)

> 개발기간

 평일엔 회사다니기 바쁘니.. 블로그명에 맞게 weekend project가 될것같습니다

 최대 3개월.. 빠르면 2개월 안에 끝내고 싶네요

> 설정 관련

1. Geofence 재실

  - 기존 ST Mobile Presence와 기능 같음

2. Wifi 재실

  - 멀티로 다중 AP 설정 가능하게

  - not present 몇분 유지시 실제 끊어진걸로 인지할지 설정 가능하게(다른 좋응방법 있으면 그걸로)

3. BLE 재실

 - beacon뿐만 아니라 ble 신호 주는 어떤 기기던 추가할수 있게(현재 owntrack이나 Beacon mqtt는 beacon기기만 되는걸로 앎, 아니면 말해주세요)

 - detect 감도 지정할수 있게(이게 없으면 beacon에서 쏘는 세기를 조절해야해서 불편해서 있어야함)

 - detect될때 열릴 Door기기 지정 할수있게 자동화로 만들어도 되지만 빨리 열려여야하는 성격이니만큼 자동화서버까지 안거치게 바로 unlock 날릴수있도록 지정 가능하게

> Enter 시나리오

1. gps로 geofence 감지

2. geofence 재실 on

3. ble 스캔 시작

4. ble 디텍

5. 지정된 도어락 unlock

6. ble 재실 on (on일때 detect되도 명령 수행하지 않기위해)

7. ble scan stop <- 목표한바를 달성하였기에 stop

8. 기기의 wifi 자동으로 on (설정에서 이기능 쓸지 말지 on off 가능하게 제공)

9. wifi detect scan 시작 -> 안드로이드에서 wifi detect을 하기위해 뒤에서 대기해야함

10. wifi 연결되면 wif 재실 on

> Exit 시나리오

1. wifi disconnected x분 유지시(설정에서 옵션으로 제공)

2. wifi 재실 off

3. ble scan 시작(geofence를 벗어나지않고 가까이 슈퍼나 쓰레기 버리로 갔을경우)

3-1 geofence를 벗어나지 않고 다시 들어온경우 Enter 시나리오에서 4. 부터 다시 시작

4. geofence 벗어나면

5. geofence 재실 off

6. ble scan stop

7. ble 재실 off

위 내용을 기획하고

연휴 4일? 정도 만들어봤습니다

Geofence와 Wifi쪽 개발은 해본거지만

BLE 쪽은 첨해봤기에 BLE부터 시작하였습니다

영상 함 보시죠

엘레베이터에서 내려서 문열리는 영상과 계단으로 올라왔을때 영상입니다.

속도 참 빠르죠? 이제 OwlEye(오라이)만 설치만 하면 이렇게 될수있습니다...

중간중간 기본기능이 되면 베타 테스터도 모집하게습니다 많이들 참여해주시면 감사하겠습니다

마지막으로 앱 현재 구현된거까지만

은자가 만들어 줬어요~~
